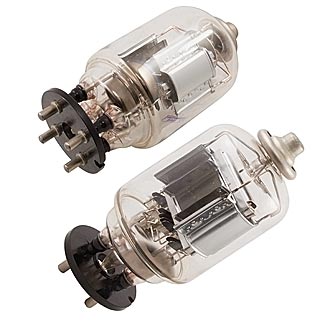

ГМИ-89
4,200.00₽
Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — стеклянное, с цоколем.
Масса 650 г.
ГМИ-89
 |
Импульсный модуляторный тетрод для работы в импульсных модуляторах. Оформление — стеклянное, с цоколем.Масса 650 г. |
|
|
|
Основные параметры |
|
| Ток накала | 3,5 ± 0,5 А |
| Ток анода в импульсе | ³ 20 А |
| Ток анода | ³ 20 мА |
| Ток 2-й сетки | £ 0,5 мА |
| Ток 1-й сетки | £ 0,1 мА |
| Напряжение запирания отрицательное (при Iа=0,5 мА) | £ 550 В |
| Сопротивление анодной нагрузки | 1000 Ом |
| Накопительная емкость в анодной цепи | 0,2 мкФ |
| Междуэлектродные емкости, пФ: | |
| входная | £ 80 |
| выходная | £ 20 |
| проходная | £ 6 |
| Долговечность | ³ 300 ч |
| Критерий долговечности ток анода в импульсе | ³ 18 А |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 22,5 — 27,5 В |
| Напряжение анода | 26 кВ |
| Мощность, рассеиваемая анодом | 100 Вт |
| Мощность, рассеиваемая 2-й сеткой | 12 Вт |
| Мощность, рассеиваемая 1-й сеткой | 5 Вт |
| Длительность импульса | 2 мкс |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
