ГМИ-11
13,800.00₽

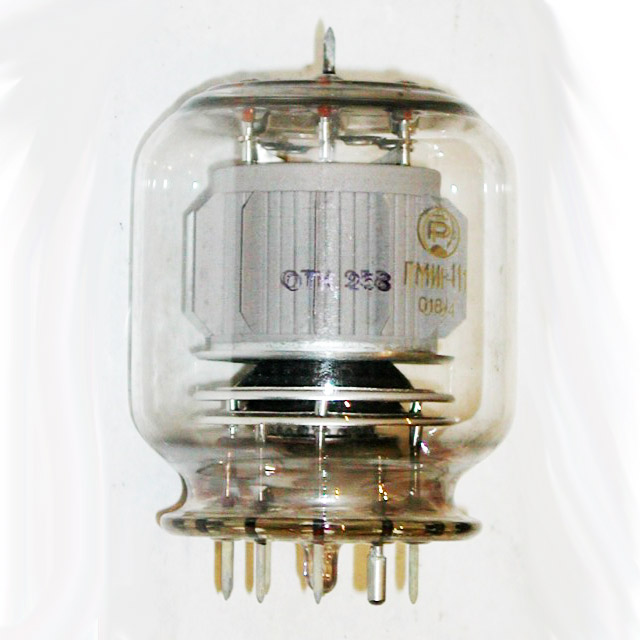

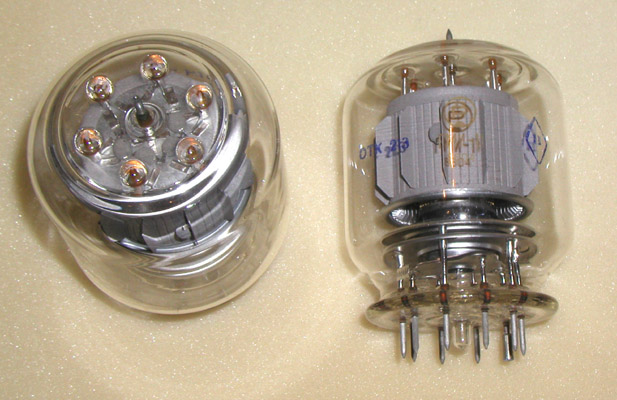

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — стеклянное, бесцокольное.
Охлаждение — естественное или воздушное принудительное.
Масса 300 г.
ГМИ-11
 | Импульсный модуляторный тетрод для работы в импульсных модуляторах. Оформление — стеклянное, бесцокольное. Охлаждение — естественное или воздушное принудительное. |
Масса 300 г.
|

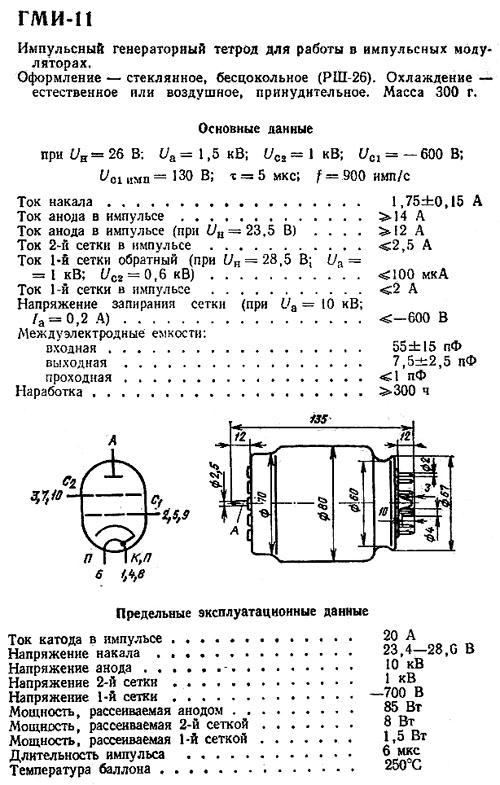

Основные параметры | |
| Ток накала | 1,75 ± 0,15 А |
| Ток анода в импульсе | ³ 14 А |
| Ток анода в импульсе (при Uн=23,5 В) | ³ 12 А |
| Ток 2-й сетки в импульсе | £ 2,5 А |
| Ток 1-й сетки обратный (при Uн=28,5 В, Uс2=0,6 кВ, Uа=1 кВ) | £ 100 мкА |
| Ток 1-й сетки в импульсе | £ 2 А |
| Напряжение запирания отрицательное (при Uа=10 кВ, Iа=0,2 А) | £ 600 В |
| Междуэлектродные емкости, пФ: | |
| входная | 55 ± 15 |
| выходная | 7,5 ± 2,5 |
| проходная | £ 1 |
| Долговечность | ³ 300 ч |
| Критерий долговечности: ток анода в импульсе | ³ 12 А |
Предельные эксплуатационные данные | |
| Напряжение накала | 23,4 — 28,6 В |
| Напряжение анода | 10 кВ |
| Напряжение 2-й сетки | 1 кВ |
| Напряжение 1-й сетки отрицательное | 700 В |
| Ток катода в импульсе | 20 А |
| Мощность, рассеиваемая анодом | 85 Вт |
| Мощность, рассеиваемая 2-й сеткой | 8 Вт |
| Мощность, рассеиваемая 1-й сеткой | 1,5 Вт |
| Длительность импульса | 6 мкс |
| Температура баллона | 250 С |
| Интервал рабочих температур окружающей среды | от -60 до +85 С |
| Производитель |
|---|
