ГМ-5Б
3,300.00₽
Модуляторный триод для работы в схемах последовательной анодной модуляции и электронных стабилизаторах напряжения.
Оформление — металлокерамическое.
Охлаждение воздушное принудительное 34 м3/ч (при температуре охлаждающего воздуха 20 С).
Масса 200 г.
Скачать тех. документацию в формате PDF GM5B.pdf

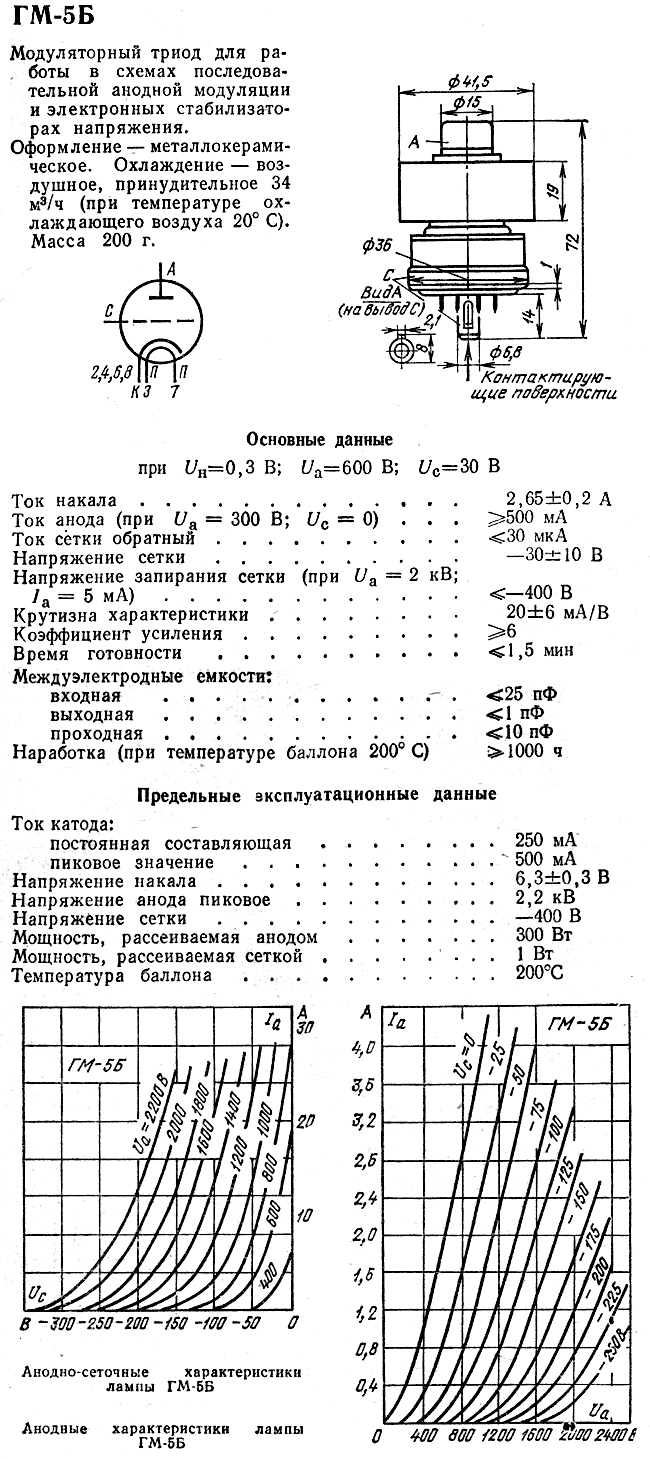

паспорт в формате DJVU gm-5b.zip

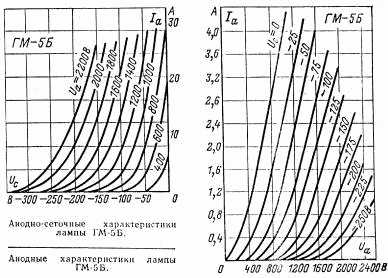

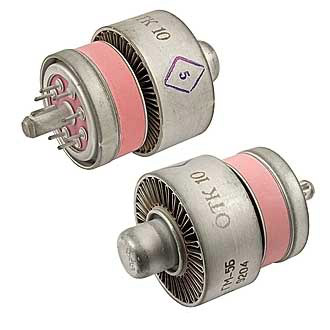

ГМ-5Б
|
|
Модуляторный триод для работы в схемах последовательной анодной модуляции и электронных стабилизаторах напряжения. Оформление — металлокерамическое. Охлаждение воздушное принудительное 34 м3/ч (при температуре охлаждающего воздуха 20 С). |
Масса 200 г.
|
|
|
|
Основные параметры |
|
| Ток накала | 2,65 ± 0,2 А |
| Ток анода ( при Uа=300 В, Uс=0) | ³ 500 мA |
| Ток сетки обратный | £ 30 мкА |
| Напряжение сетки отрицательное | 30 ± 10 В |
| Напряжение запирания сетки отрицательное (при Uа=2 кВ, Iа=5 мА) | £ 400 В |
| Крутизна характеристики | 20 ± 6 мА/В |
| Коэффициент усиления | ³ 6 |
| Время готовности | £ 1,5 мин |
| Междуэлектродные емкости, пФ: | |
| входная | £ 25 |
| выходная | £ 1 |
| проходная | £ 10 |
| Долговечность (при температуре баллона 200 С) | ³ 1000 ч |
| Критерии долговечности: | |
| ток анода (при Uс=0) | ³ 400 мA |
| ток сетки обратный | £ 50 мкА |
| изменение напряжения запирания сетки | ± 20% |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 6,3 ± 0,3 В |
| Напряжение анода пиковое | 2,2 кВ |
| Напряжение сетки отрицательное | 400 В |
| Мощность, рассеиваемая анодом | 300 Вт |
| Мощность, рассеиваемая сеткой | 1 Вт |
| Ток катода: | |
| постоянная составляющая | 250 мА |
| пиковое значение | 500 мА |
| Время готовности | 1,5 мин |
| Температура баллона | 200 С |
| Устойчивость к внешним воздействиям окружающей среды: | |
| интервал рабочих температур | от -60 до +85 С |
| линейные нагрузки с ускорением | до 25 g |
| виброустойчивость в диапазоне частот 5-200Гц с ускорением | до 4 g |
| ударные нагрузки многократные с ускорением | до 35 g |
| ударные нагрузки одиночные с ускорением | до 150 g |
| Производитель |
|---|
