ГМ-2А
10,000.00₽

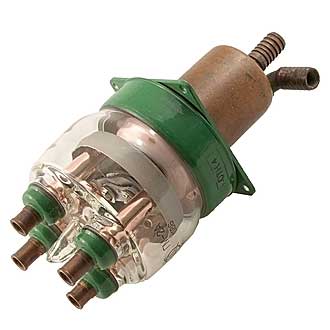

ГМ-2А, ГМ-2Б
Мощные триоды для работы в электронных стабилизаторах тока и напряжения в качестве регулирующей лампы.
Оформление — металлостеклянное. Рабочее положение — вертикальное.
Охлаждение — принудительное:
ГМ-2А — водяное не менее 3 л/мин;
ГМ-2Б — воздушное не менее 450 м3/ч.
Масса ГМ-2А — 1250 г; ГМ-2Б — 2850 г.

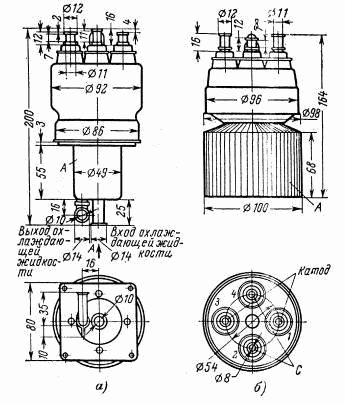

Цоколевка: К-1,3; С-2,4.
ГМ-2А, ГМ-2Б
|
|
Мощные триоды для работы в электронных стабилизаторах тока и напряжения в качестве регулирующей лампы. Оформление — металлостеклянное. Рабочее положение — вертикальное. Охлаждение — принудительное: ГМ-2А — водяное не менее 3 л/мин; ГМ-2Б — воздушное не менее 450 м3/ч.Масса ГМ-2А — 1250 г; ГМ-2Б — 2850 г. Цоколевка: К-1,3; С-2,4. |
|
Основные параметры |
||
| Ток накала | 31 ± 3 А | |
| Ток сетки обратный (при Uа=5кВ) | £ 60мкА | |
| Ток эмиссии катода в импульсе(при Ua=Uc=400 В) | ³ 5 A | |
| Ток сетки (при Uа=200В, Iа=0,6А) | £ 0,3 А | |
| Напряжение сетки (при Uа=200В, Iа=0,6А) | £ 75 В | |
| Крутизна характеристики | 16 ± 2 мА/В | |
| Коэффициент усиления | 55 ± 7 | |
| Междуэлектродные емкости, пФ: | ГМ-2А | ГМ-2Б |
| сетка — катод | 25 | 25 |
| анод — катод | £ 1,0 | £ 4,0 |
| сетка — анод | £ 15 | £ 25 |
| Долговечность ГМ-2А | ³ 500 ч | |
| Долговечность ГМ-2Б | ³ 1000 ч | |
| Долговечность ГМ-2Б(при Iа=0,4А) | ³ 2000 ч | |
| Критерии долговечности: | ||
| — крутизна характеристики | ³ 13 мА/В | |
| — напряжение сетки(при Ua=200B, Ia=0,6А, Uн=5,7В) | £ 80 В | |
|
Предельные эксплуатационные данные |
|
| Напряжение накала |
5,7-6,9 В |
| Напряжение анода при мощности рассеивания анодом: | |
| — до 1 кВт | 8 кВ |
| — до 35 кВт | 6,5 кВ |
| Напряжение сетки отрицательное | 500 В |
| Ток накала пусковой | 50 А |
| Мощность, рассеиваемая анодом | 3,5 кВт |
| Мощность, рассеиваемая сеткой | 50 Вт |
| Температура стекла и спаев металла со стеклом | 150 С |
| Температура выводов сетки и катода | 180 С |
| Интервал рабочих температур окружающей среды ГМ-2А | от 3 до 70С |
| Интервал рабочих температур окружающей среды ГМ-2Б | -60 до +100С |
