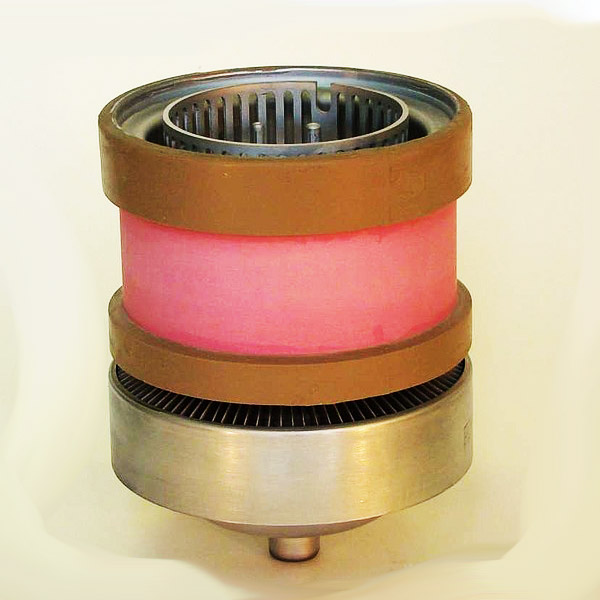

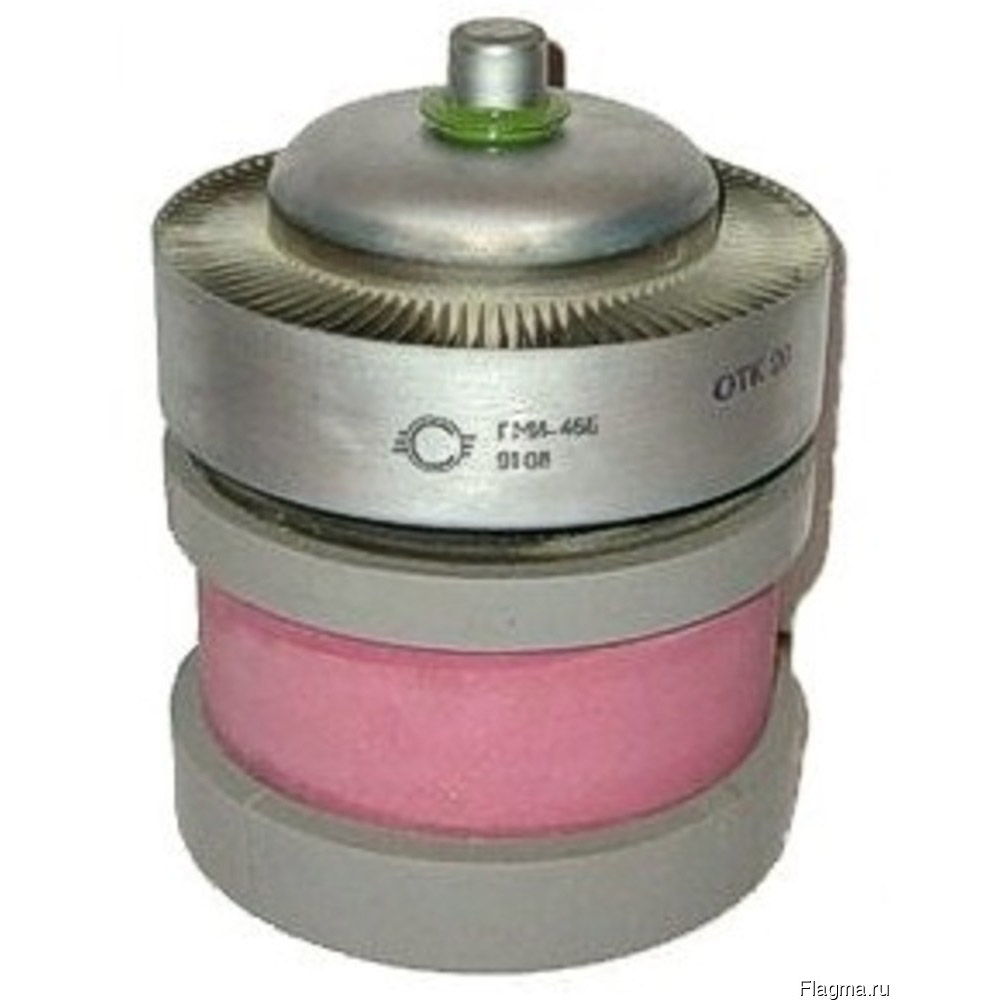

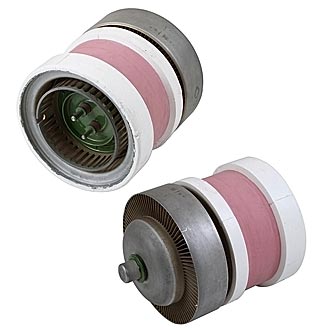

Импульсный модуляторный триод. Диапазон частот: 1-200 Гц. Предназначен для коммутации импульсной мощности в модуляторах радиотехнической аппаратуры. Катод-оксидный косвенного накала. Оформление — металлокерамическое. Охлаждение — воздушное принудительное. Масса не более 3 кг.
ОДО.ЗЗ 1.01 ЭТУ
Катод-оксидный косвенного накала.
Оформление — металлокерамическое.
Охлаждение — воздушное принудительное.
Высота не более 160 мм.
Диаметр не более 122 мм.
Масса не более 3 кг.
| Основные технические параметры ГМИ-46Б: |
| Напряжение накала, В |
26
|
| Ток накала, А |
7,6-8,4
|
| Напряжение анода, кВ |
3,5
|
| Напряжение сетки, В |
-200
|
| Напряжение превышения сетки в импульсе, В |
1150
|
| Напряжение запирания отрицательное, В, не более |
200
|
| Ток анода в импульсе, А, не менее |
50
|
| Ток сетки в импульсе, А, не более |
7,5
|
| Межэлектродные ёмкости, пФ, не более: |
|
| — входная |
210
|
| — выходная |
30
|
| — проходная |
3
|
| Предельные эксплуатационные характеристики: |
| Напряжение накала, В |
24,7-27,3
|
| Наибольшее напряжение анода, кВ |
30
|
| Наибольшее отрицательное напряжение сетки, В |
300
|
| Наибольшее напряжение превышения сетки в импульсе, В |
1500
|
| Рассеиваемая мощность, Вт: |
|
| — анодом |
1000
|
| — сеткой |
60
|
| Наибольший ток катода в импульсе, А: |
|
| — при скважности 500 |
55
|
| — при скважности 1000 |
77
|
| Наибольшая длительность импульса, мкс |
50
|
| Наименьшее время готовности, с |
300
|
| Наибольшая температура оболочки в наиболее горячей точке, °С |
150
|
| Интервал рабочих температур окружающей среды, °С |
от -60 до +85
|
|
