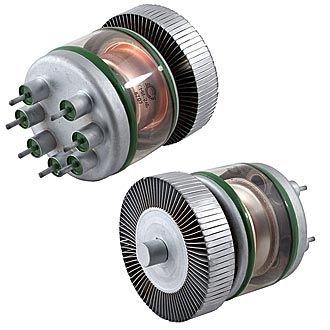

ГМИ-24Б
10,200.00₽
Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное.
Охлаждение:
ГМИ-24А — водяное 2 л/мин;
ГМИ-24Б — воздушное: анода — 40 м3/ч, ножки 8 м3/ч.
Масса ГМИ-24А 1,4 кг, ГМИ-24Б 2,1 кг.
ГМИ-24А, ГМИ-24Б
 | Импульсный модуляторный тетрод для работы в импульсных модуляторах. Оформление — металлостеклянное. Охлаждение: ГМИ-24А — водяное 2 л/мин; ГМИ-24Б — воздушное: анода — 40 м3/ч, ножки 8 м3/ч. Масса ГМИ-24А 1,4 кг, ГМИ-24Б 2,1 кг. |
|
Основные параметры | |
| Ток накала | 5,3 ± 0,4 А |
| Ток анода в импульсе | ³ 20 А |
| Ток 2-й сетки в импульсе | £ 3,5 А |
| Ток 1-й сетки в импульсе | £ 4 А |
| Напряжение 1-й сетки в импульсе | 125 В |
| Напряжение запирания 1-й сетки (при Uа=23 кВ, Iа=0,2 мА) | £ 600 В |
| Междуэлектродные емкости, пФ: | |
| входная | £ 125 |
| выходная | £ 20 |
| проходная | £ 0,8 |
| Долговечность | ³ 1000 ч |
| Критерий долговечности: ток анода в импульсе при скважности 500 | ³ 16 А |
Предельные эксплуатационные данные | |
| Напряжение накала | 23,5 — 28,5 В |
| Напряжение анода | 20 кВ |
| Напряжение 2-й сетки | 1 кВ |
| Напряжение 1-й сетки отрицательное | 800 В |
| Напряжение 1-й сетки в импульсе | 125 В |
| Мощность, рассеиваемая анодом | 250 Вт |
| Мощность, рассеиваемая 2-й сеткой | 15 Вт |
| Мощность, рассеиваемая 1-й сеткой | 2,5 Вт |
| Ток катода в импульсе при скважности не менее 500 | 34 А |
| Длительность импульса | 30 мкс |
| Время готовности (минимальное) | 3 мин |
| Температура баллона | 150 С |
| Устойчивость к внешним воздействиям окружающей среды: | |
| линейные нагрузки с ускорением | до 25 g |
| виброустойчивость в диапазоне частот 5 — 1000 Гц с ускорением | до 7,5 g |
| ударные нагрузки многократные с ускорением | до 35 g |
| ударные нагрузки одиночные с ускорением | до 150 g |
| интервал рабочих температур | от -60 до +85 С |
