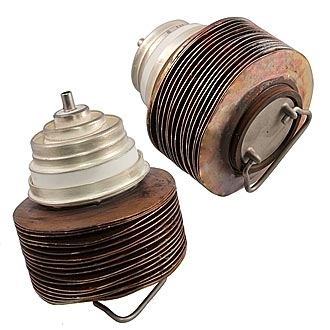

ГС-3Б
5,000.00₽
Мощные генераторные тетроды для усиления высокочастотных колебаний в метровом и дециметровом диапазонах в схемах с общей сеткой.
Оформление — металлокерамическое.
Рабочее положение — вертикальное.
Охлаждение — принудительное:
ГУ-3А: анода — водяное не менее 4,5 л/мин, выводов катода, 1-й и 2-й сеток и входного контура — воздушное не менее 48 м3/ч;
ГУ-3Б: анода — воздушное не менее 180 м3/ч, выводов катода, 1-й и 2-й сеток — воздушное не менее 60 м3/ч.
Масса ГС-3А 800 г, ГС-3Б 3,5 кг.

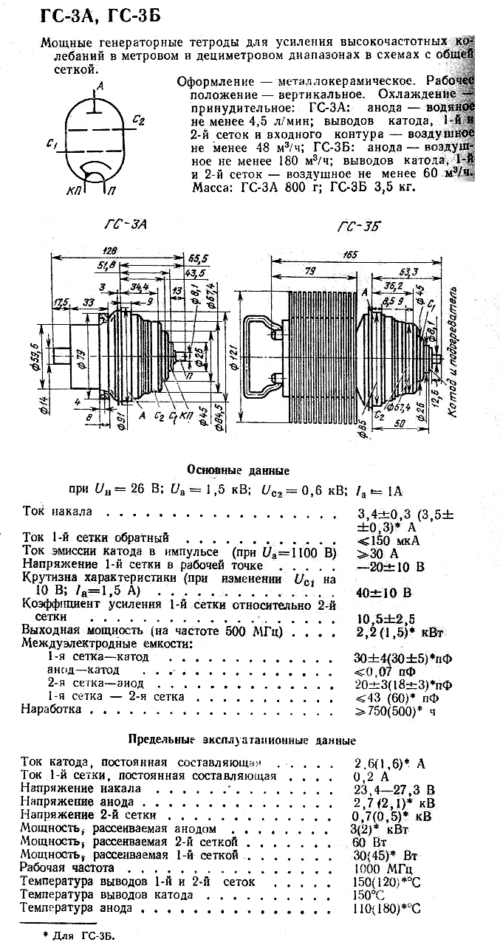

ГС-3А, ГС-3Б
| Мощные генераторные тетроды для усиления высокочастотных колебаний в метровом и дециметровом диапазонах в схемах с общей сеткой. Оформление — металлокерамическое. Рабочее положение — вертикальное. Охлаждение — принудительное: ГУ-3А: анода — водяное не менее 4,5 л/мин, выводов катода, 1-й и 2-й сеток и входного контура — воздушное не менее 48 м3/ч; ГУ-3Б: анода — воздушное не менее 180 м3/ч, выводов катода, 1-й и 2-й сеток — воздушное не менее 60 м3/ч. Масса ГС-3А 800 г, ГС-3Б 3,5 кг. |
|
Основные параметры |
|
| Ток накала | 3,4 ± 0,3 (3,5 ± 0,3 для ГС-3Б) А |
| Ток 1-й сетки обратный | £ 150 мкА |
| Ток эмиссии катода в импульсе (при Uа=1100 В) | ³ 30 А |
| Напряжение 1-й сетки в рабочей точке отрицательное | 20 ± 10 В |
| Крутизна характеристики (при изменении Uс1 на 10 В, Iа= 1,5 А) | 40 ± 10 мА/В |
| Коэффициент усиления 1-й сетки относительно 2-й сетки | 10,5 ± 2,5 |
| Выходная мощность (на частоте 500 МГц) | 2,2 (1,5 для ГС-3Б) кВт |
| Междуэлектродные емкости, пФ: | |
| 1-я сетка — катод | 30 ± 4 (30 ± 5 для ГС-3Б) |
| анод — катод | £ 0,07 |
| 2-я сетка — анод | 20 ± 3 (18 ± 3 для ГС-3Б) |
| 1-я сетка — 2-я сетка | £ 43 (60 для ГС-3Б) |
| Долговечность средняя | ³ 750 (500 для ГС-3Б) ч |
| Критерий долговечности: выходная мощность | ³ 1,8 (1,3 для ГС-3Б) кВт |
|
Предельные эксплуатационные данные |
|
| Напряжение накала | 23,4 — 27,3 В |
| Напряжение анода | 2,7 (2,1 для ГС-3Б) кВ |
| Напряжение 2-й сетки | 0,7 (0,5 для ГС-3Б) кВ |
| Ток катода (постоянная составляющая) | 2,6 (1,6 для ГС-3Б) А |
| Ток 1-й сетки (постоянная составляющая) | 0,2 А |
| Мощность, рассеиваемая анодом | 3 (2 для ГС-3Б) кВт |
| Мощность, рассеиваемая 2-й сеткой | 60 Вт |
| Мощность, рассеиваемая 1-й сеткой | 30 (45 для ГС-3Б) Вт |
| Рабочая частота | 1000 МГц |
| Температура выводов 1-й и 2-й сеток | 150 (120 для ГС-3Б) С |
| Температура выводов катода | 150 С |
| Температура анода | 110 (180 для ГС-3Б) С |
| Интервал рабочих температур окружающей среды ГС-3А | от +5 до +60 С |
| Интервал рабочих температур окружающей среды ГС-3Б | от -40 до +60 С |
