ГИ-31

1,100.00₽

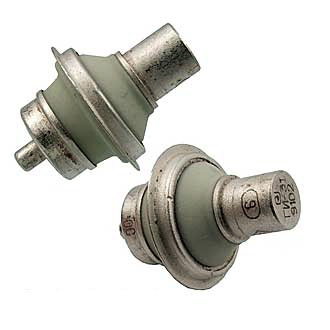

ГИ-31

Импульсный генераторный триод для работы в качестве генератора высокочастотных колебаний в дециметровом и сантиметровом диапазонах при импульсной анодной модуляции.
Оформление — металлокерамическое.

Масса 18 г.

Артикул: 194df67280d5 Категория:

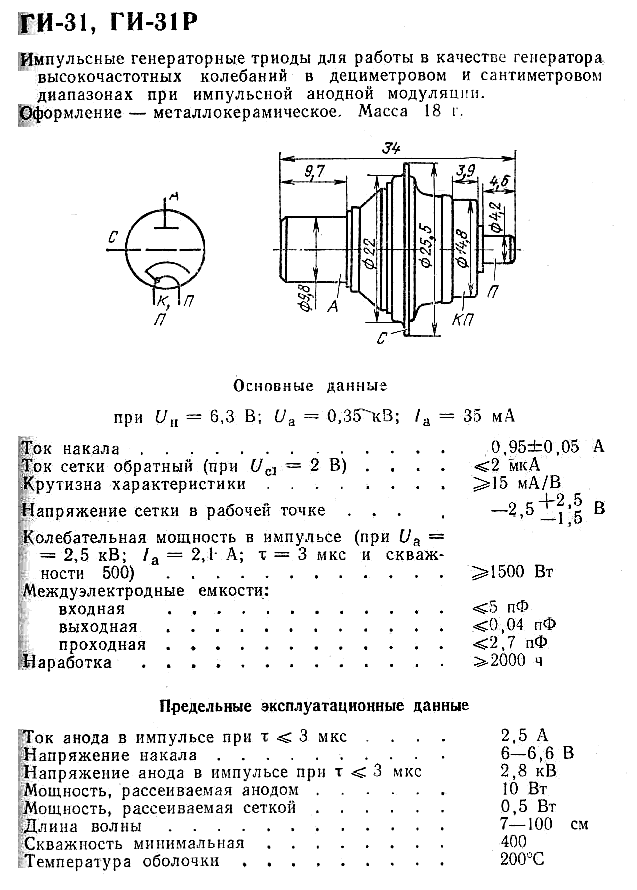

ГИ-31, ГИ-31Р

     Импульсный генераторный триод для работы в качестве генератора высокочастотных колебаний в дециметровом и сантиметровом диапазонах при импульсной анодной модуляции.
Оформление — металлокерамическое.Масса 18 г.

Основные параметры
при Uн=6,3 В, Uа=0,35 кВ, Iа=35 мА
Ток накала 0,95 ± 0,05 А
Ток сетки обратный (при Uс1=2 В) £ 2 мкА
Крутизна характеристики ³ 15 мА/В
Напряжение в рабочей точке отрицательное 2,5 (+2,5; -1,5) В
Колебательная мощность в импульсе (при Uа=2,5 кВ, Iа=2,1 А, t=3 мкс и скважности 500) ³ 1500 Вт
Междуэлектродные емкости, пФ:
     входная £ 5
     выходная £ 0,04
     проходная  £ 2,7
Долговечность ³ 2000 ч
Критерии долговечности:
     колебательная мощность в импульсе ³ 1300 Вт
(1200 для ГИ-31Р)
     изменение колебательной мощности £ 20
(35 для ГИ-31Р) %



Предельные эксплуатационные данные
Напряжение накала 6 — 6,6 В
Напряжение анода в импульсе при t£3 мкс 2,8 кВ
Ток анода в импульсе при t£3 мкс 2,5 А
Мощность, рассеиваемая анодом 10 Вт
Мощность, рассеиваемая сеткой 0,5 Вт
Длина волны 7 — 100 см
Скважность (минимальная) 400
Температура оболочки 200 С
Устойчивость к внешним воздействиям окружающей среды:
     линейные нагрузки с ускорением до 100 g
     виброустойчивость в диапазоне частот 5-400 Гц с ускорением до 10 g
     ударные нагрузки многократные с ускорением до 150 g
     ударные нагрузки одиночные с ускорением до 500 g
     интервал рабочих температур от -60 до + 100 С
