Мощный импульсный генераторный триод для усиления высокочастотных колебаний в схемах с общей сеткой при импульсной анодной модуляции.
Оформление — металлостеклянное.
Охлаждение — принудительное:
ГИ-24А: анода — водяное не менее 50 л/мин, ножки — воздушное не менее 100 м3/ч, баллона — воздушное не менее 100 м3/ч;
ГИ-24Б: анода — воздушное 600 м3/ч.Масса ГИ-24А 10 кг, ГИ-24Б 12 кг.

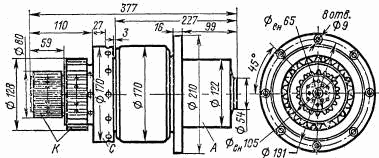

ГИ-24А, ГИ-24Б
| Мощный импульсный генераторный триод для усиления высокочастотных колебаний в схемах с общей сеткой при импульсной анодной модуляции. Оформление — металлостеклянное. Охлаждение — принудительное: ГИ-24А: анода — водяное не менее 50 л/мин, ножки — воздушное не менее 100 м3/ч, баллона — воздушное не менее 100 м3/ч; ГИ-24Б: анода — воздушное 600 м3/ч.Масса ГИ-24А 10 кг, ГИ-24Б 12 кг. |
Основные параметры | |
| Ток накала | 425 ± 40 А |
| Ток анода ионный (при Uа=0,5 кВ) | £ 150 мкА |
| Ток сетки обратный (при Uс=300 В) | £ 500 мкА |
| Ток эмиссии катода (при Uа=Uс=4 кВ) | ³ 300 (250 для ГИ-24Б) мкА |
| Коэффициент усиления | 35 (+5; -15) |
| Крутизна характеристики | 25 ± 5 мА/В |
| Выходная мощность в импульсе (при Uа=27 кВ, tимп=800 мкс, на частоте 8 МГц) | ³ 1000 (800 для ГИ-24Б) Вт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 80 (90 для ГИ-24Б) |
| выходная | £ 35 |
| проходная | £ 2 |
| Долговечность | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 6 — 6,6 В |
| Напряжение анода в импульсе | 27 кВ |
| Ток накала пусковой | 640 А |
| Мощность, рассеиваемая анодом | 25 кВт |
| Мощность, рассеиваемая сеткой | 1,5 кВт |
| Длительность импульса | 800 мкс |
| Скважность (минимальная) | 40 |
| Рабочая частота | 170 (200 для ГИ-24Б) МГц |
| Температура баллона и мест спаев металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от +5 до +60 С |
