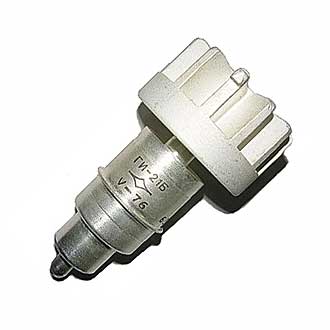

ГИ-21Б

1,200.00

Импульсный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в дециметровом диапазоне в непрерывном режиме работы и в импульсном режиме при анодной модуляции.
Оформление — металлокерамическое.
Охлаждение:
ГИ-21Б — принудительное воздушное 8,4 м3/ч;
ГИ-210 — комбинированное: анода — водяное, выводов — воздушное.

Масса

ГИ-21Б 120г, ГИ-210 60 г.

Артикул: 68088cf98c25 Категория:

ГИ-21Б, ГИ-210

     Импульсный генераторный триод для работы в качестве генератора и усилителя высокочастотных колебаний в дециметровом диапазоне в непрерывном режиме работы и в импульсном режиме при анодной модуляции.
Оформление — металлокерамическое.
Охлаждение:
ГИ-21Б — принудительное воздушное 8,4 м3/ч;
ГИ-210 — комбинированное: анода — водяное, выводов — воздушное.
МассаГИ-21Б 120г, ГИ-210 60 г.

Основные параметры
при Uн=12,6 В, Uа=0,6 кВ, Iа=75 мА

Ток накала0,88 ± 0,05 А
Ток анода (при Uс=0)102,5 ± 27,5 мА
Ток эмиссии катода в импульсе (при Uа=Uс=120 В)³ 5 А
Ток сетки обратный£ 10 мкА
Ток утечки между сеткой и катодом (при Uс= -200 В)£ 10 мкА
Крутизна характеристики28,5 ± 5,5 мА/В
Проницаемость1,15 ± 0,35 %
Колебательная мощность в режиме непрерывного генерирования:
     при l=9,5 см, Uн=10,5 В, Iа=200 мА³ 6 Вт
     при l=18 см, Uн=10,7 В, Uа=0,8 кВ, Iа=150 мА³ 22 Вт
Междуэлектродные емкости, пФ:
     входная12,3 ± 1,1
     выходная2,95 ± 0,35
     проходная £ 0,05
Долговечность³ 500 ч
Критерий долговечности, колебательная мощность в режиме непрерывного генерирования (при l=18 см)³ 20 Вт



Предельные эксплуатационные данные

Напряжение накала11,35 — 13,85 В
Напряжение анода0,8 кВ
Напряжение анода при холодном катоде1 кВ
Напряжение анода в импульсе (при tимп £ 5 мкс)5 кВ
Ток анода в импульсе (при tимп  =5 мкс)4,5 А
Ток катода (постоянная составляющая)0,25 А
Мощность, рассеиваемая анодом ГИ-21Б110 Вт
Мощность, рассеиваемая анодом ГИ-210 (без охлаждения)25 Вт
Мощность, рассеиваемая сеткой2 Вт
Сопротивление в цепи сетки10 кОм
Длина волны (минимальная):
     в непрерывном режиме8,5 см
     в импульсном режиме7,5 см
Температура анода200 С
Температура выводов катода и сетки 140 С
Интервал рабочих температур окружающей средыот -60 до +90 С
