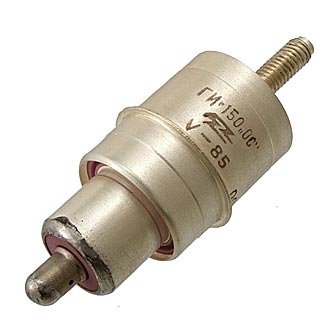

Импульсный генераторный триод для генерирования высокочастотных колебаний в непрерывном и импульсном режимах.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГИ-15Б — воздушное 4,8 м3/ч;
ГИ-150 — водяное 1 л/мин.

Масса ГИ-15Б 120г, ГИ-150 60 г.

Артикул: 9f0858cb83fe Категория:

 ГИ-15Б, ГИ-150

     Импульсный генераторный триод для генерирования высокочастотных колебаний в непрерывном и импульсном режимах.
Оформление — металлокерамическое.
Охлаждение — принудительное:
ГИ-15Б — воздушное 4,8 м3/ч;
ГИ-150 — водяное 1 л/мин.Масса ГИ-15Б 120г, ГИ-150 60 г.



Основные параметры
при Uн=12,6 В, Uа=0,4 кВ, Uа имп=1,5 кВ, Iа=15 мА,
l=9 см, t=2 мкс, частоте следования импульса 500 Гц
Ток накала 0,815 ± 0,065  А
Ток эмиссии катода в импульсе (при Uа=Uс=120 В) ³ 3 А
Ток сетки обратный (при Uа=0,3 кВ, Iа=25 мА) £ 5 мкА
Ток утечки между сеткой и катодом (при Uс=200 В) £ 10 мкА
Крутизна характеристики 10 ± 2 мА/В
Напряжение в рабочей точке отрицательное 3 ± 4 В
Проницаемость (при изменении Uа на 0,4 кВ) 1,1 ± 0,4  %
Колебательная мощность:
     в импульсном режиме ³ 100 Вт
     в импульсном режиме (при Uн=11,3 В) ³ 90 Вт
     в режиме непрерывного генерирования (при Uа=0,8 кВ, Iа=100 м А, l=9,3 см) ³ 3 Вт
Междуэлектродные емкости, пФ:
     входная 10,5 ± 1
     выходная 2,5 ± 0,5
     проходная  £ 0,04
Долговечность ³ 200 ч
Критерий долговечности: колебательная мощность в режиме непрерывного генерирования ³ 2,4 Вт



Предельные эксплуатационные данные
Напряжение накала 12 — 13,4 В
Напряжение анода 0,8 кВ
Напряжение анода при холодном катоде 1 кВ
Напряжение анода в импульсе при t £ 5 мкс 4 В
Напряжение сетки (мгновенное значение) при t £ 1 мкс 100 В
Напряжение сетки (мгновенное значение) при t £ 5 мкс 80 В
Отрицательное напряжение сетки (мгновенное значение) при t £ 5 мкс 150 В
Ток катода 0,15 А
Ток катода в импульсе при t £ 5 мкс 3,5 А
Мощность, рассеиваемая анодом 80 Вт
Мощность, рассеиваемая анодом ГИ-150 20 Вт
Мощность, рассеиваемая сеткой 2 Вт
Длина волны в импульсном режиме (минимальная) 7 см
Температура анода 200 С
Температура сетки и катода  120 С
Сопротивление в цепи сетки 10 кОм
Интервал рабочих температур окружающей среды от -60 до +70 С
