ТР1-6/15

3,200.00

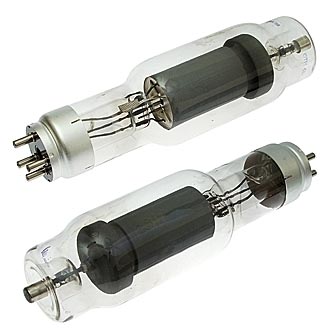

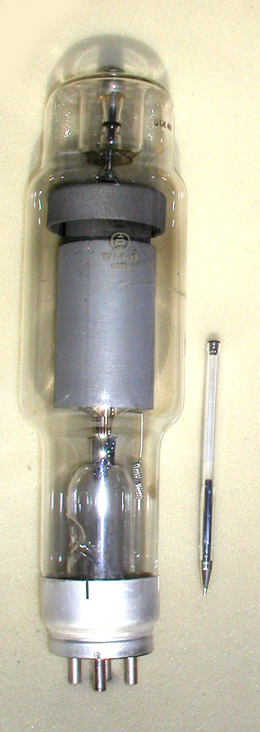

Тиратрон ТР1-6/15
для работы в релейных и управляемых преобразовательных устройствах широкого применения (выпрямители, инверторы, преобразователи частоты).
Артикул: tr1-6-15 Категория:
Тиратрон ТР1-6/15
для работы в релейных и управляемых преобразовательных устройствах широкого применения (выпрямители, инверторы, преобразователи частоты).
Наполнение — пары ртути.
Оформление стеклянное с цоколем РШ-15.
Масса 1000 г.

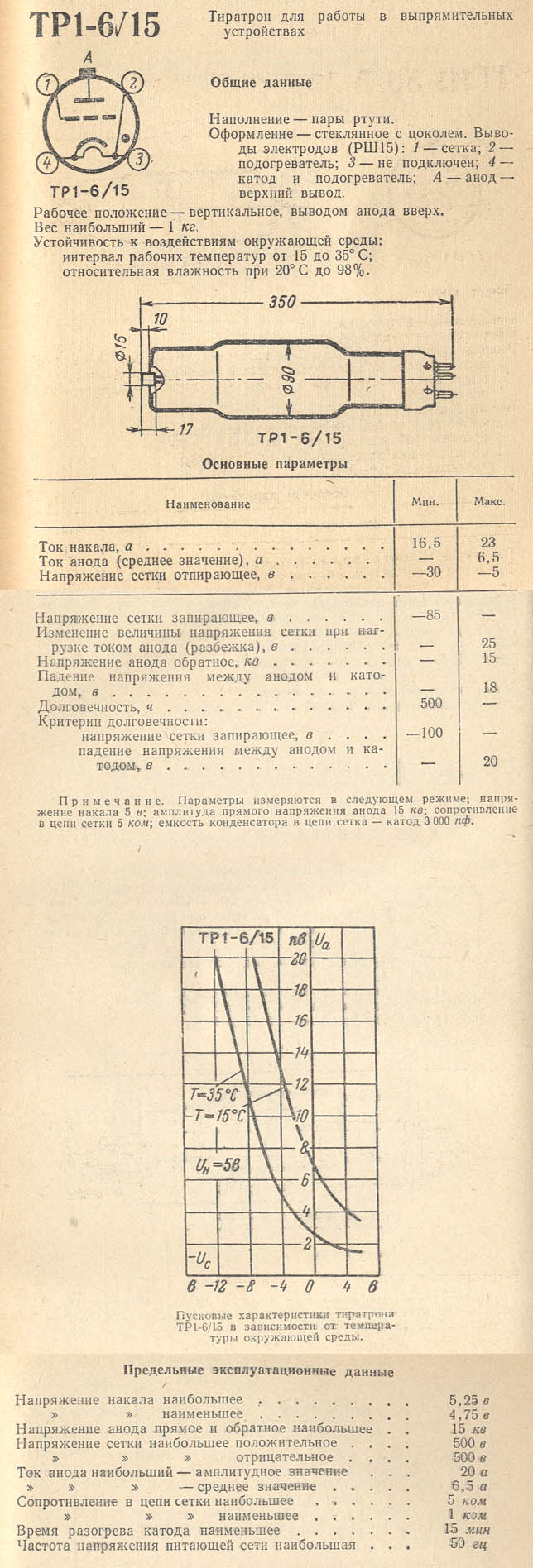

Номинальные электрические характеристики ТР1-6/15:
— Напряжение накала ………. 5 В
— Ток накала ………. 16,5-23 А
— Ток анода (среднее значение) ………. не более 6,5 А
— Напряжение сетки отпирающее отрицательное ………. от 30 до 5 В
— Напряжение сетки запирающее отрицательное ………. не более 85 В
— Напряжение анода обратное ………. не более 15 кВ
— Падение напряжения между анодом и катодом ………. не более 18 В
— Долговечность ………. не менее 2500 ч

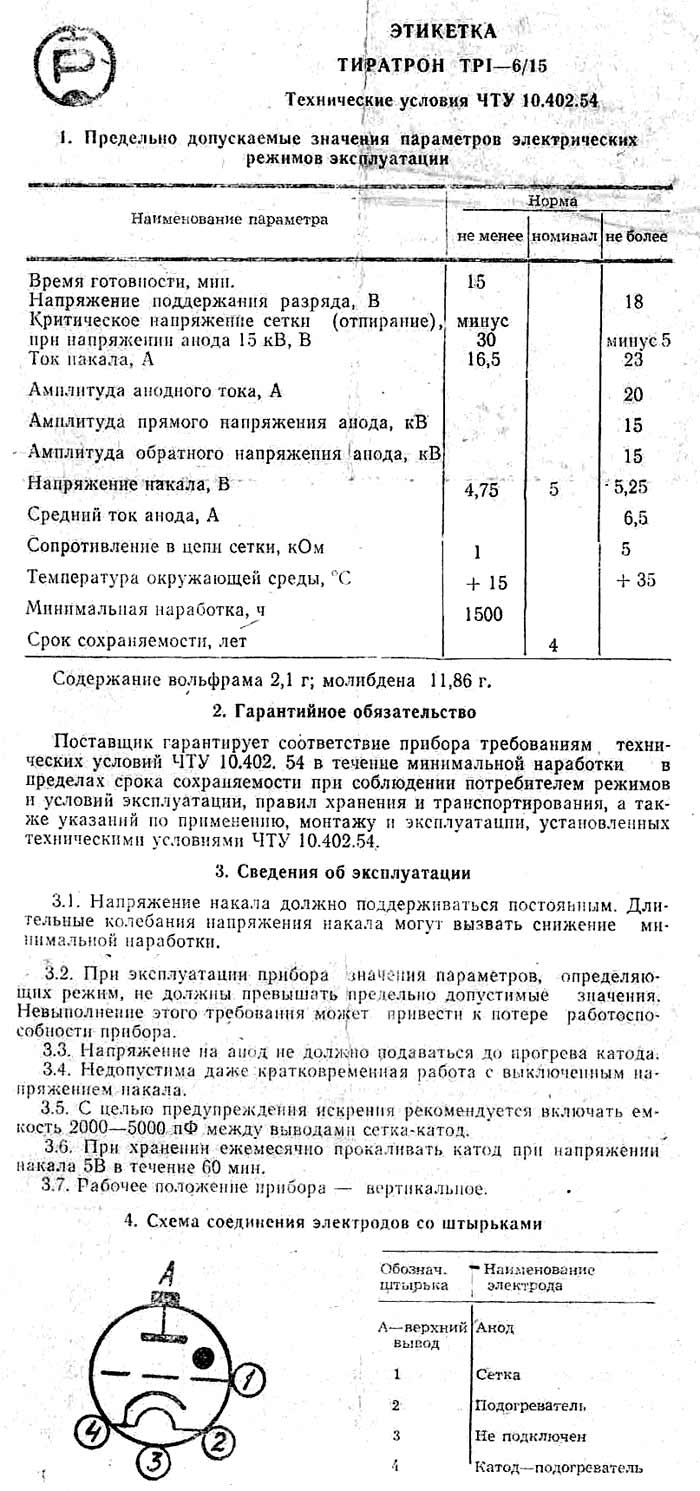

Предельные эксплуатационные параметры ТР1-6/15:
— Напряжение накала ………. 4,75-5,25 В
— Напряжение анода прямое и обратное ………. 15 кВ
— Напряжение сетки положительное ………. 500 В
— Напряжение сетки отрицательное ………. 500 В
— Ток анода (амплитудное значение) ………. 20 А
— Ток анода (среднее значение) ………. 6,5 А
— Сопротивление в цепи сетки ………. 1-5 кОм
— Время разогрева катода наименьшее ………. 15 мин
— Частота напряжения питающей сети ………. 50 Гц
— Интервал рабочих температур окружающей среды ………. от +15 до +35 С
