ТР1-15/20

3,000.00

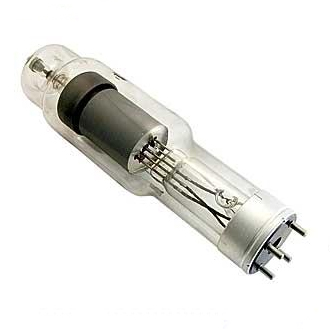

Тиратрон ТР1-15/20

для работы в выпрямительных устройствах.

Артикул: tr1-15-20 Категория:

Тиратрон ТР1-15/20

для работы в выпрямительных устройствах.
Наполнение — пары ртути.
Оформление стеклянное с цоколем РШ-1-3.
Масса 1460 г.

Номинальные электрические характеристики ТР1-15/20:
— Напряжение накала ………. 5 В
— Ток накала ………. 22-26 А
— Ток анода (среднее значение) ………. не более 15 А
— Напряжение сетки отпирающее отрицательное ………. от 15 до 0 В
— Напряжение сетки запирающее отрицательное ………. от 30 до 1 В
— Напряжение анода обратное ………. не более 20 кВ
— Падение напряжения между анодом и катодом ………. не более 18 В
— Долговечность ………. не менее 2000 ч

Предельные эксплуатационные параметры ТР1-15/20:
— Напряжение накала ………. 4,75-5,25 В
— Напряжение анода прямое и обратное ………. 20 кВ
— Напряжение сетки отрицательное ………. 150 В
— Ток анода (амплитудное значение) ………. 45 А
— Ток анода (среднее значение) ………. 15 А
— Сопротивление в цепи сетки ………. 1-5 кОм
— Время разогрева катода наименьшее ………. 15 мин
— Интервал рабочих температур окружающей среды ………. от +15 до +50 С

Производитель
