ТХ17А

150.00

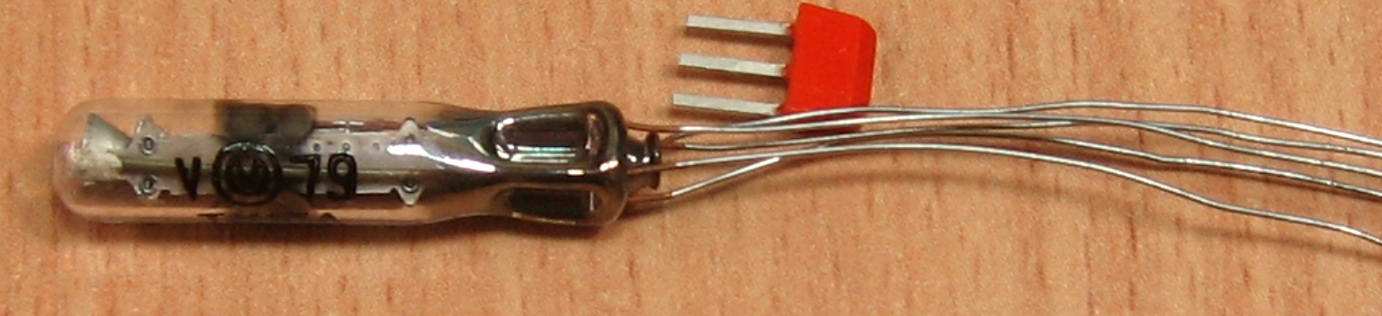

ТИРАТРОН ТХ17а

Индикаторный тиратрон тлеющего разряда с потенциальным (электростатическим) управлением. Имеет зеленое свечение, предназначен для использования в знаковых индикаторах., торец баллона выполнен в виде усиливающей линзы. Оформление — стеклянное, сверхминиатюрное. Масса 3 г.

Артикул: th17a Категория:

Скачать паспорт в формате PDF th17a.pdf

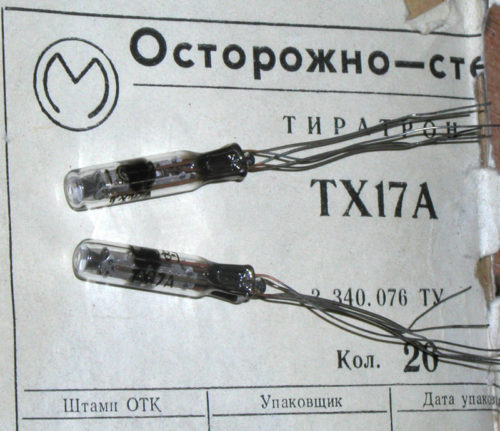

ТИРАТРОН ТХ17А

Индикаторный тиратрон тлеющего разряда с потенциальным (электростатическим) управлением. Имеет зеленое свечение, предназначен для использования в знаковых индикаторах., торец баллона выполнен в виде усиливающей линзы. Оформление — стеклянное, сверхминиатюрное. Масса 3 г.



Основные данные

Яркость свечения не менее 80 кд/м2
Угол обзора не менее 60°
Напряжение поддержания разряда между подкатодом и катодом 85…115 В
Напряжение поддержания разряда между анодом и катодом 125…160 В
Напряжение 1-й сетки отпирающее
при Ua = Uc2 = 180 В < -0,6 В
при Ua = Uс2 = 200 В -1,6…-5,5 В
при Uп = Uc2 = 220 В > -6 В
Наработка не менее 5000 ч

Предельные эксплуатационные данные

Напряжение анода 180 В (мин) … 260 В (макс)
Напряжение 2-й сетки в импульсе (при t > 20 мкс) 180 В (мин) … 220 В (макс)
Максимальный ток анода 5 мА (амплитудное значение), 1 мА (среднее значение)
Ток подготовительного разряда 300 мкА (мин.) … 600 мкА (макс.)
Время восстановления электрической прочности (при Iа = 1 мА) 200 мкс
Амплитуда входного сигнала 6 В
