ТГИ3-325/16

2,000.00

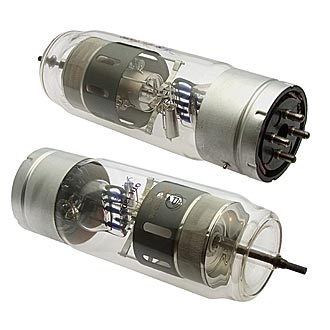

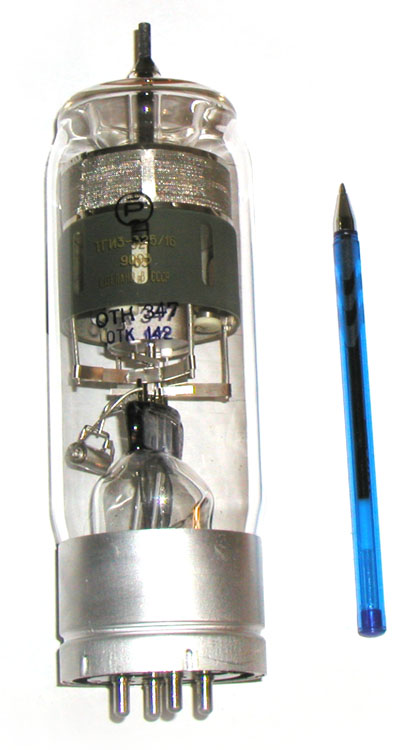

Импульсный модуляторный тиратрон ТГИ3-325/16 предназначен для коммутации мощности в схеме линейного модулятора.

Артикул: tgi3-325-16 Категория:

ТГИ3-325/16

Импульсный модуляторный тиратрон ТГИ3-325/16 предназначен для коммутации мощности в схеме линейного модулятора.

Наполнение — водородное.

Оформление стеклянное с цоколем.

Масса 350 г.

Номинальные электрические характеристики ТГИ3-325/16:

Ток накала …… 6,0-6,6 А

Ток анода (амплитуда импульса) …… не более 325 А

Ток анода (среднее значение) …… не более 0,2 А

Время запаздывания импульса тока анода …… 0,2-0,55 мкс

Периодическая нестабильность зажигания …… не более 0,005 мкс

Время разогрева катода …… не более 5 мин

Падение напряжения между анодом и катодом …… не более 150 В

Долговечность …… не менее 600 ч

Предельные эксплуатационные параметры:

Напряжение накала …… 6,0-6,6 В

Напряжение анода прямое …… 0,5-16 кВ

Напряжение анода обратное …… не более 16 кВ

Данные импульсов в цепи анода:

— ток анода (амплитудное значение) …… не более 325 А

— ток анода (среднее значение) …… не более 0,2 А

— частота следования …… не более 1000 имп/с

Параметры поджигающего импульса сетки:

— амплитуда напряжения …… не менее 200 В

— ток в цепи сетки …… 0,8-2 А

— длительность импульса …… 2,5-5 мкс

— крутизна нарастания фронта …… 300-600 мкс
