ТГИ2-260/12

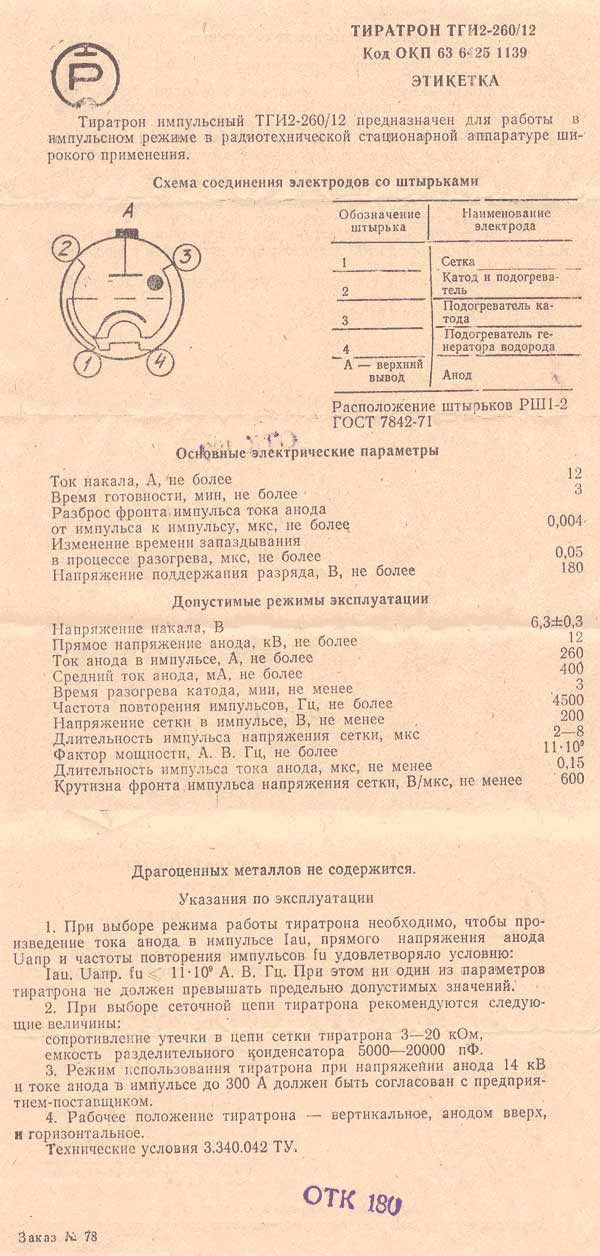

скачать паспорт в формате DJVU tgi2_260_12_pasp.zip

ТГИ2-260/12

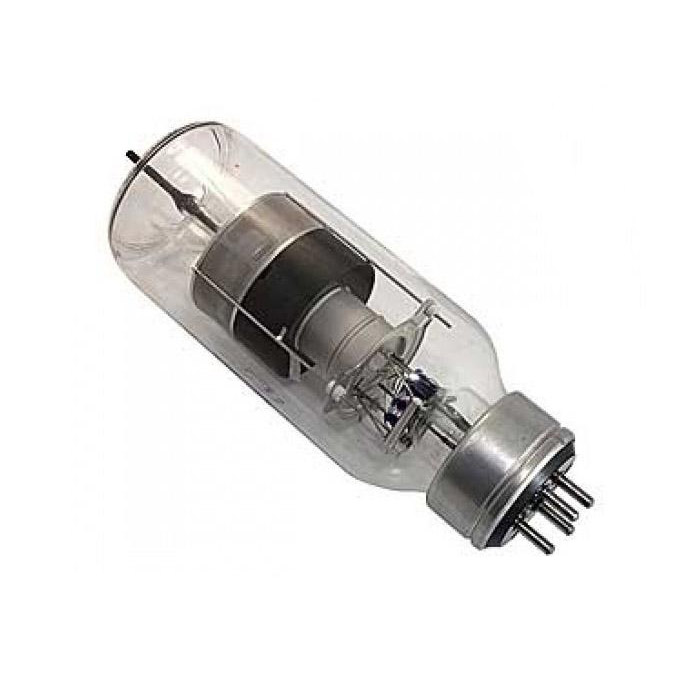

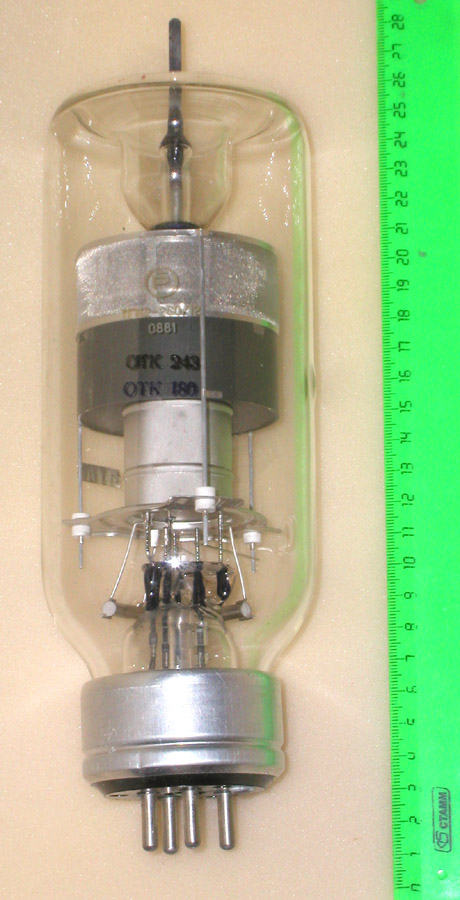

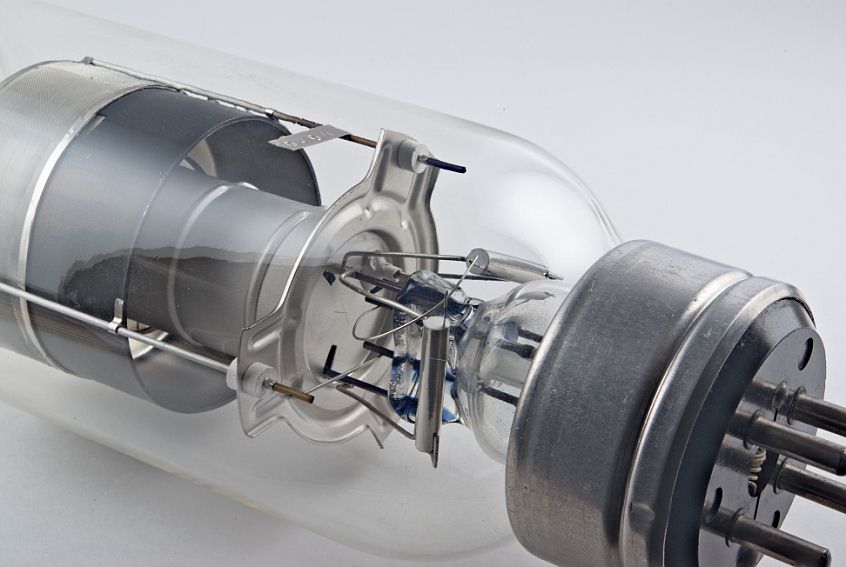

Импульсный модуляторный тиратрон ТГИ2-260/12 предназначен для коммутации в схеме линейного модулятора.

Выпускается в стеклянном оформлении.

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 3 мин.

Работает в любом положении при условии крепления тиратрона за колбу.

Температура окружающей среды от -60 до +90° С.

Охлаждение естественное.

Срок службы — не менее 250 ч.

Вес — не более 650 г.

Номинальные электрические данные ТГИ2-260/12:

Напряжение накала, В …… 12

Ток накала, А …… 260

Периодическая нестабильность зажигания при крутизне нарастания сеточного импульса не менее 600 в/мксек, мксек …… не более 0.004

Изменение времени запаздывания тока анода по отношению к импульсу напряжения на сетке при изменении напряжения накала от 6 до 6,6 в, мксек …… не более 0,07

Характеристика зажигания …… положительная.

Предельно допустимые электрические величины ТГИ2-260/12:

Наибольшее кратковременное напряжение накала, В …… 6,6

Наименьшее кратковременное напряжение накала, В …… < 6,0

Наибольшая амплитуда прямого напряжения на аноде, кВ …… 12

Наибольший ток в цепи анода в импульсе, а …… 260

Наибольшее значение среднего тока в цепи анода, мА …… 400

Наибольшая частота повторения импульсов, Гц …… 4500

Условия эксплуатации

1. Для зажигания тиратрона на сетку должен быть подан положительный прямоугольный импульс напряжения.

2. Для сеточной цепи рекомендуются следующие величины:

— сопротивление утечки сетки 3-20 ком;

— емкость разделительного конденсатора в цепи сетки 2000-20000 пФ.
