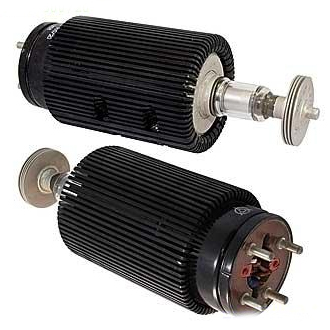

ТИРАТРОН ТГИ1-500/20

Импульсный модуляторный тиратрон ТГИ1-500/20 предназначен для коммутации в схеме линейного модулятора.

Артикул: tgi1-500-20 Категория:

ТИРАТРОН ТГИ1-500/20

Импульсный модуляторный тиратрон ТГИ1-500/20 предназначен для коммутации в схеме линейного модулятора.

Выпускается в стеклянном оформлении.

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 5 мин.

Рекомендуется работа в вертикальном положении, анодом вверх.

Температура окружающей среды от -60 до +90C.

Охлаждение:

— радиатора анода воздушное принудительное

— радиатора сетки естественное.

Срок службы — не менее 500 ч.

Вес — не более 3 кг.



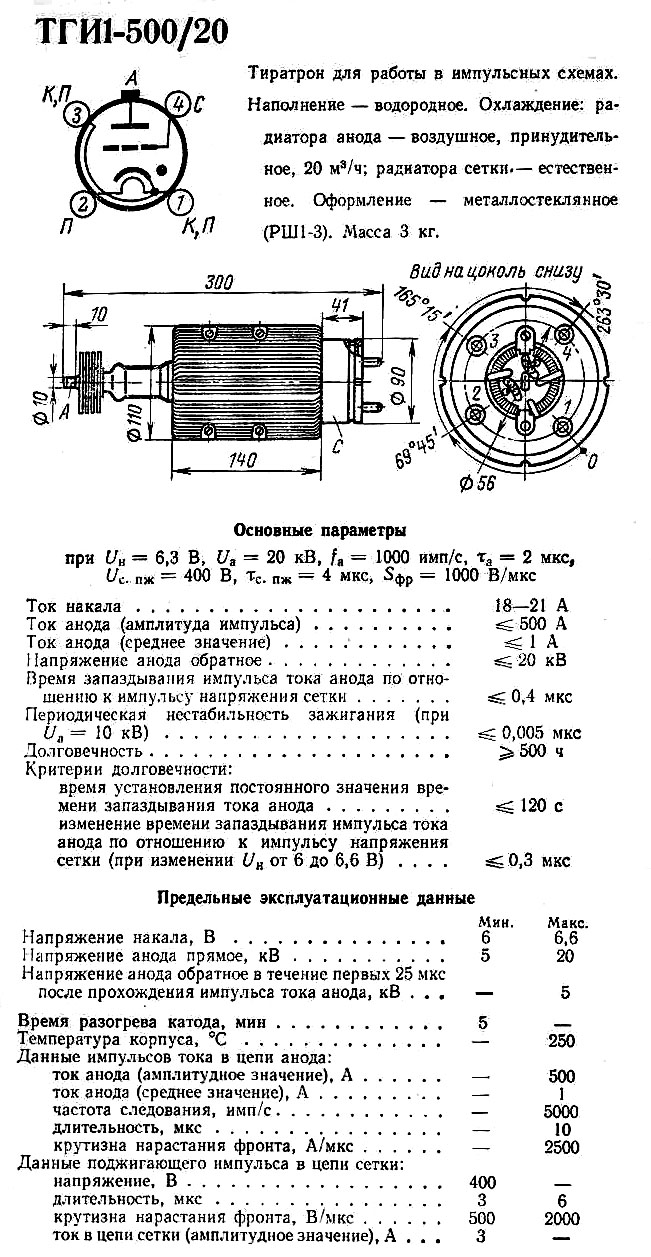

Номинальные электрические данные ТГИ1-500/20:

Напряжение накала, В …… 6,3

Ток накала, А …… 13-17

Ток в цепи анода в импульсе, А …… 500

Среднее значение тока в цепи анода, А …… 0,5

Средняя выходная мощность, кВт …… 10

Длительность импульса, мкс …… не более 10



Предельно допустимые электрические величины:

Наибольшее напряжение накала, В …… 6,6

Наименьшее напряжение накала, В …… 6,0

Наибольшая амплитуда обратного напряжения на аноде при рассогласовании сопротивления нагрузки с волновым сопротивлением линии, кВ …… 20

Наибольшая амплитуда прямого напряжения на аноде, кВ …… 16

Наименьшая амплитуда прямого напряжения на аноде, кВ …… 3

Наибольший ток в цепи анода в импульсе, А …… 500

Наибольшая крутизна фронта тока анода в импульсе, А/мксек …… 2500



Условия эксплуатации:

1. Ламповая панель и крепление тиратрона к схеме должны обеспечивать свободный доступ воздуха к нижней поверхности цоколя и к радиатору сетки.

2. Запрещается направлять воздушную струю на стекло возле вывода анода.

3. Необходимо рассогласование сопротивления нагрузки с волновым сопротивлением линии для создания на аноде тиратрона отрицательного напряжения после прохождения импульса тока.
