ТГИ1-35/3

1,650.00

Импульсный модуляторный тиратрон ТГИ1-35/3 предназначен для коммутации в схемах линейных модуляторов.
Артикул: tgi1-35-3 Категория:

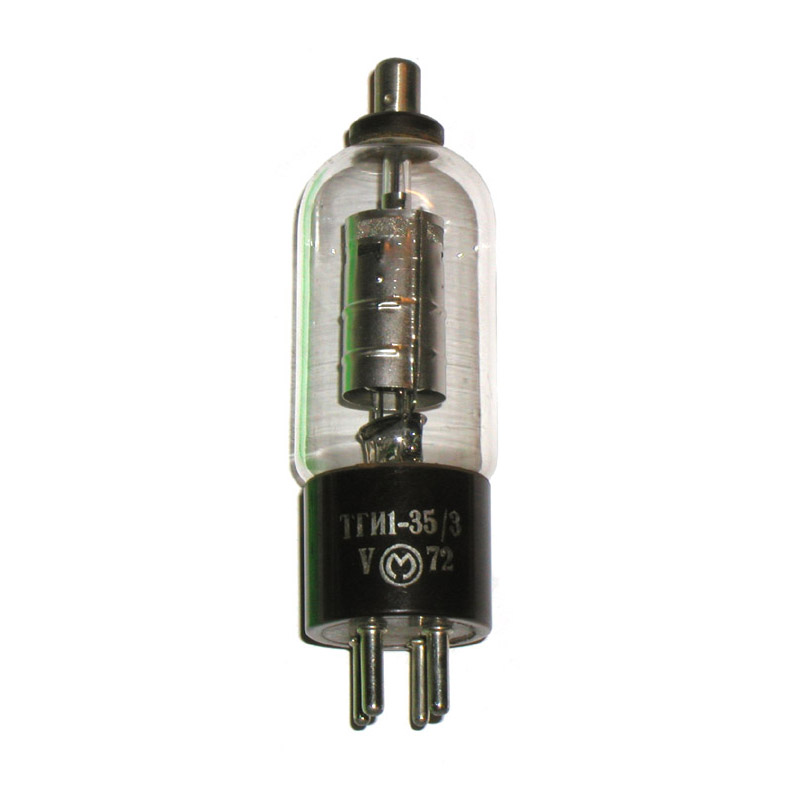

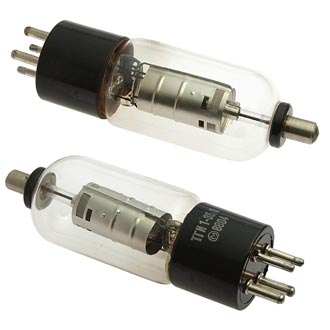

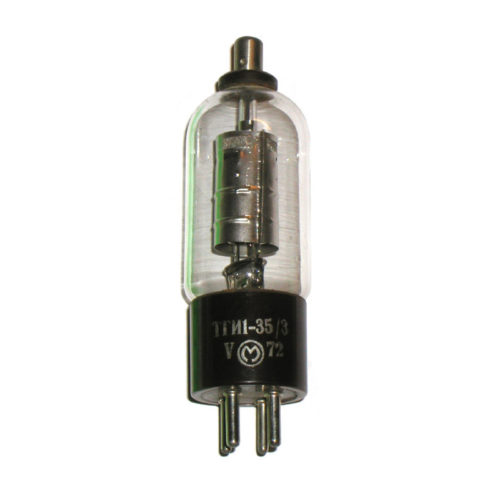

ТИРАТРОН ТГИ1-35/3



Импульсный модуляторный тиратрон ТГИ1-35/3 предназначен для коммутации в схемах линейных модуляторов.

Выпускается в стеклянном оформлении.

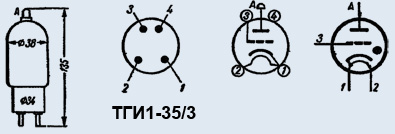

Цоколь специальный, 4-штырьковый.

Баллон наполнен водородом.

Катод оксидный, косвенного накала.

Время разогрева 3 мин.

Работает в любом положении.

Температура окружающей среды от -60 до +90°С.

Охлаждение естественное.

Срок службы — не менее 500 ч.

Вес — не более 80 г.



Номинальные электрические данные ТГИ1-35/3:

Напряжение накала …… 6,3 В

Ток накала …… 2,1—3,0 А

Ток в цепи анода в импульсе …… 35 А

Среднее значение тока в цепи анода …… 45 мА

Длительность импульса …… 0,2—6 мкс

Разброс фронта импульса тока анода от импульса к импульсу …… не более 0,04 мкс

Падение напряжения на тиратроне в импульсе …… не более 140 В

Характеристика зажигания положительная.



Предельные эксплуатационные данные ТГИ1-35/3:

Напряжение накала …… 5,8 — 6,8 В

Напряжение анода прямое и обратное …… не более 3 кВ

Время разогрева …… 3 мин

Максимальная температура баллона …… 185 °С

Данные импульсов тока в цепи анода:

— максимальная амплитуда тока анода …… 35 А

— максимальный средний ток анода …… 0,045 А

— длительность импульса …… 0,2 – 6 мкс

Параметры поджигающего импульса сетки:

— максимальная амплитуда напряжения …… 150 В

— максимальная амплитуда тока …… 60 мА

— длительность импульса …… 1—6 мкс

— крутизна фронта импульса …… не менее 300 мкс

Данные сеточной цепи тиратрона:

— сопротивление резистора в катодной цепи катодного повторителя …… не более 12,5 кОм

— сопротивление резистора утечки …… 30 — 100 кОм

— емкость разделительного конденсатора …… не менее 2000 пФ



Условия эксплуатации:

1. Для зажигания тиратрона на сетку должен быть подан положительный прямоугольный импульс напряжения.

2. Для сеточной цепи рекомендуются следующие величины: — сопротивление в цепи катода катодного повторителя не более 12,5 ком; — сопротивление утечки сетки от 30 до 100 ком; — емкость разделительного конденсатора в цепи сетки не менее 2000 пФ.

3. Величины сопротивления утечки сетки и емкости разделительного конденсатора подбираются таким образом, чтобы постоянная времени цепи не превышала одну треть периода повторения импульсов.
