Тиратрон ТГИ1-3/1 предназначен для коммутации в схеме маломощного линейного модулятора.
Артикул: tgi1-3-1 Категория:

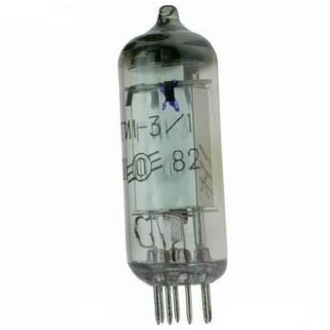

ТИРАТРОН ТГИ1-3/1



Тиратрон ТГИ1-3/1 предназначен для коммутации в схеме маломощного линейного модулятора. Выпускается в стеклянном миниатюрном оформлении.

Цоколь 7-штырьковый с пуговичным дном.

Баллон наполнен аргоном.

Катод оксидный, косвенного накала.

Время разогрева 1 мин.

Работает в любом положении.

Температура окружающей среды от -60 до -+-100° С.

Охлаждение естественное.

Срок службы — не менее 300 ч.

Вес — не более 15 г.

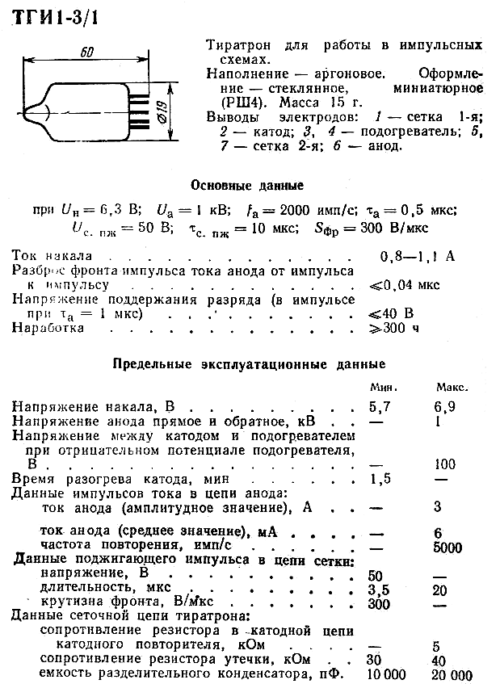

Номинальные электрические данные (вторая сетка соединена с катодом)

Напряжение накала, В …… 6,3

Ток накала, А …… не более 1,1

Ток в цепи анода в импульсе, А …… 3

Частота повторения импульсов, имп/сек …… не более 2000

Длительность импульса анодного тока, мксек …… 0,4-1

Периодическая нестабильность зажигания, мксек не более …… 0,04

Падение напряжения на тиратроне в импульсе, В не более …… 40

Параметры поджигающего импульса сетки:

— амплитуда напряжения, В …… не менее 50

— длительность импульса, мксек …… 3,5-20

— крутизна фронта импульса, мксек …… не менее 300

Ток утечки между катодом и подогревателем, мкА …… не более 30
Предельно допустимые электрические величины (вторая сетка соединена с катодом)

Наибольшее кратковременное напряжение накала, В …… 6,9

Наименьшее кратковременное напряжение накала, В …… 5,7

Наибольшая амплитуда прямого и обратного напряжения на аноде,  В …… 1000

Наибольший ток в цепи анода в импульсе, В …… 3

Наибольший ток в цепи анода в импульсе при сроке службы до 100 ч, А …… 5

Наибольшее значение среднего тока в цепи анода, мА …… 6

Наибольшее значение среднего тока в цепи анода при сроке службы до 100 ч, мА …… 10

Наибольшая частота повторения импульсов:

— при сроке службы до 300 ч, им/сек …… 5000

— при сроке службы до 100 ч, им/сек …… 2000

Наибольшее напряжение между катодом и подогревателем при отрицательном потенциале на подогревателе, В …… 100
Условия эксплуатации

1. При отсутствии импульсов сеточного управляющего напряжения на сетку тиратрона для надежного запирания должно быть подано постоянное отрицательное напряжение 10 В.

2. Для сеточной цепи тиратрона рекомендуются следующие величины: сопротивление в катодной цепи катодного повторителя не более 5 ком; сопротивление утечки сетки 30-40 ком; емкость .разделительного конденсатора 0,01-0,02 мкФ.
