ТГИ1-2500/50

65,000.00

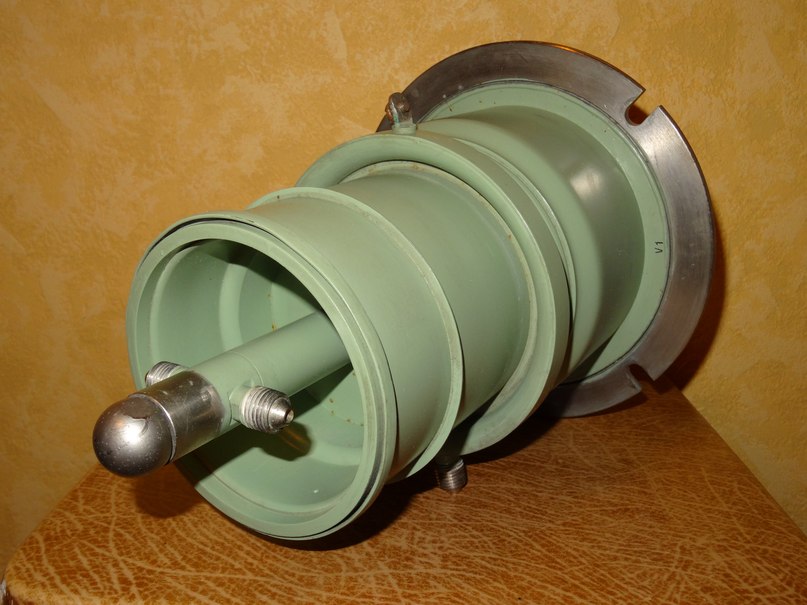

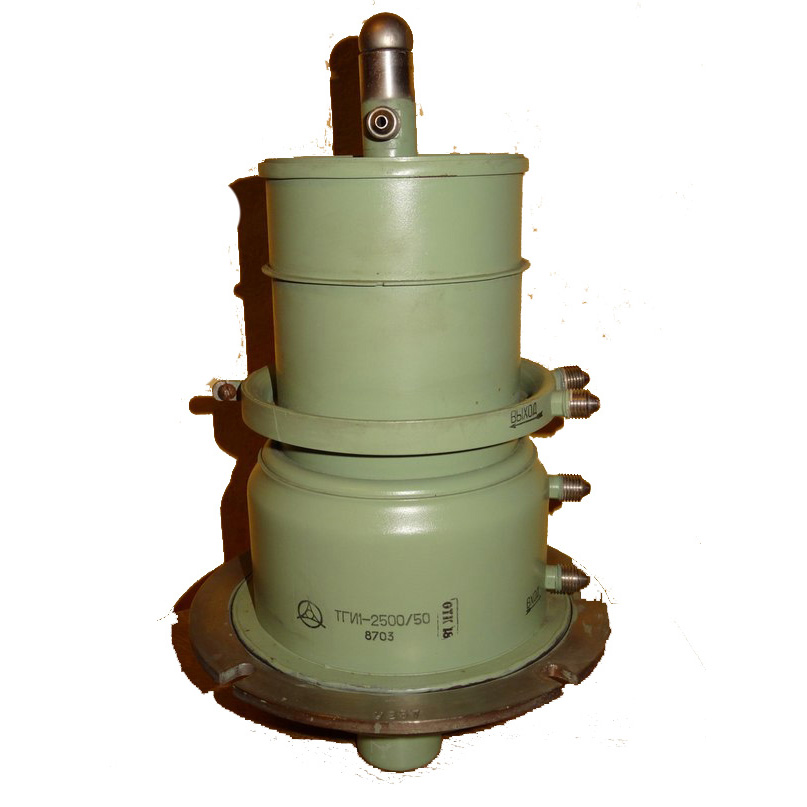

ТИРАТРОН ТГИ1-2500/50

Импульсный модуляторный тиратрон. ТГИ1-2500/50 предназначен для использования в качестве коммутирующего прибора в линейном модуляторе.

Артикул: tgi1-2500-50 Категория:

ТИРАТРОН ТГИ1-2500/50

Импульсный модуляторный тиратрон. ТГИ1-2500/50 предназначен для использования в качестве коммутирующего прибора в линейном модуляторе.

Катод – оксидный, косвенного накала.

Наполнение – водородное.

Охлаждение – жидкостное.

Оформление – металлокерамическое.



Номинальные электрические характеристики ТГИ1-2500/50:

Ток накала генератора водорода…… 2,6 А

Ток анода (амплитуда импульса) …… 2500 А

Ток анода (среднее значение) …… 4 А

Периодическая нестабильность зажигания …… не более 0,005 мкс

Падение напряжения между анодом и катодом …… не более 250 В

Долговечность …… не менее 2000 ч



Предельные эксплуатационные параметры :

Напряжение накала …… 6,0-6,6 В

Напряжение анода прямое …… 10-50 кВ

Напряжение анода обратное …… не более 40 кВ

Данные импульсов в цепи анода:

— ток анода (амплитудное значение) …… не более 2500 А

— ток анода (среднее значение) …… не более 4 А

— частота следования …… не более 400 имп/с

— длительность …… не более 30 мкс

— крутизна нарастания фронта …… не более 7000 А/мкс

Параметры поджигающего импульса сетки:

— амплитуда напряжения …… не менее 1200 В

— тока в цепи сетки …… не менее 12 А

— длительность импульса …… 3-10 мкс

— крутизна нарастания фронта …… 2500-5000 мкс
