ТГИ1-1000/25

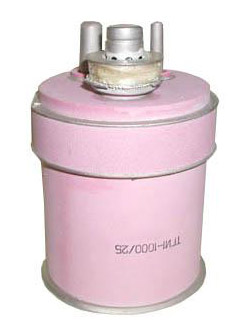

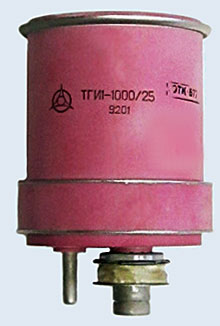

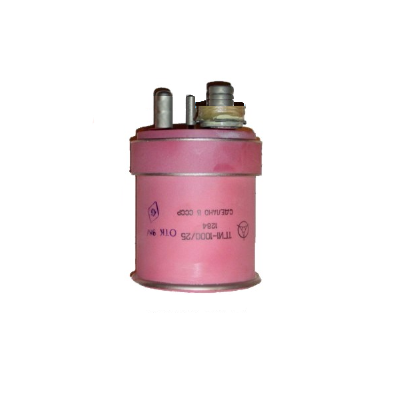

ТИРАТРОН ТГИ1-1000/25

Тиратрон ТГИ1-1000/25 применяется в электрофизических установках, источниках питания лазеров, медицинской аппаратуре, радарах и работают при частоте повторения импульсов до 50000 имп/с при условии снижения импульсной и средней мощности.

Высокий КПД и простота управления, устойчивость к механическим и климатическим воздействиям.

Наполнение — водородное.

Охлаждение анода — воздушное, принудительное, 30 м3/ч.

Оформление — металлокерамическое.

Рабочее положение -вертикальное, выводом анода вниз.

Масса 2,2 кг.

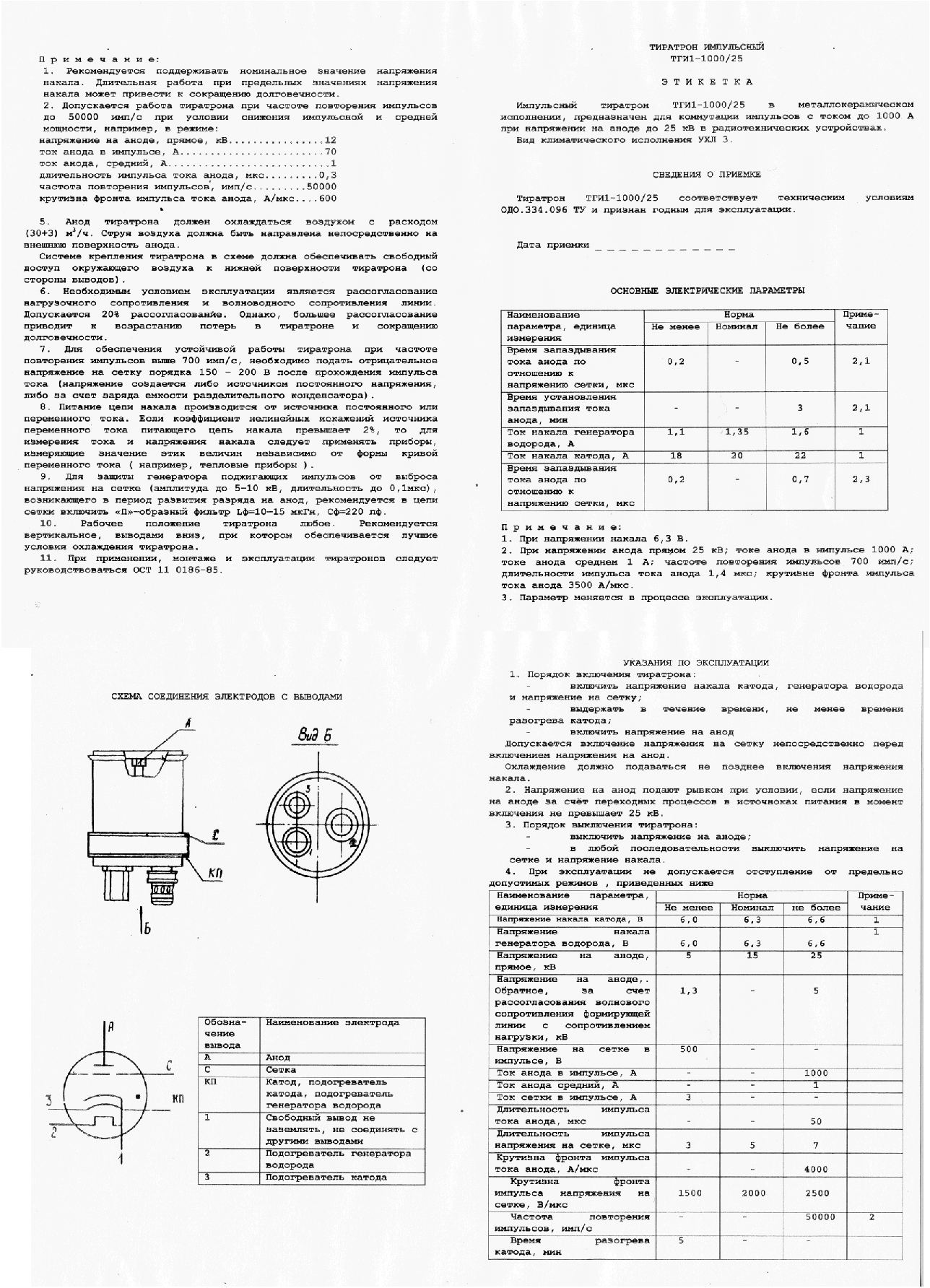

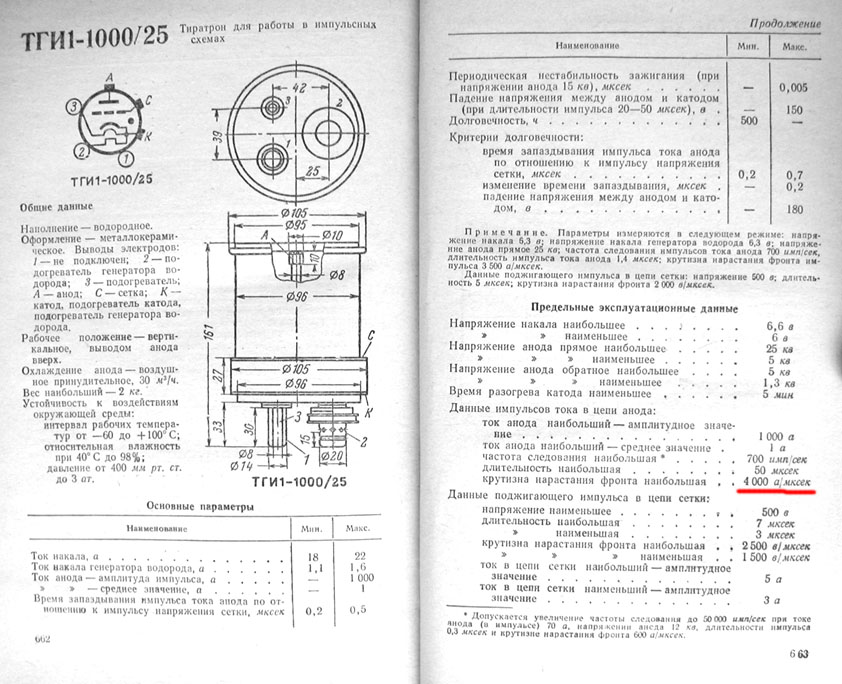

Номинальные электрические характеристики ТГИ1-1000/25:

Ток накала …… 18-22 А

Ток накала генератора водорода…… 1,35 А

Ток анода (амплитуда импульса) …… не более 1000 А

Ток анода (среднее значение) …… не более 1 А

Периодическая нестабильность зажигания …… не более 0,005 мкс

Падение напряжения между анодом и катодом в импульсе …… не более 150 В

Долговечность …… не менее 500 ч

Предельные эксплуатационные параметры ТГИ1-1000/25:

Напряжение накала …… 6,0-6,6 В

Напряжение анода прямое …… 5-25 кВ

Напряжение анода обратное …… 1,3-5 кВ

Данные импульсов в цепи анода:

— ток анода (амплитудное значение) …… не более 1000 А

— ток анода (среднее значение) …… не более 1 А

— частота следования …… не более 700 имп/с

— длительность …… не более 50 мкс

— крутизна нарастания фронта …… не более 4000 А/мкс

Параметры поджигающего импульса сетки:

— амплитуда напряжения …… не менее 500 В

— тока в цепи сетки …… 3-5 А

— длительность импульса …… 3-7 мкс

— крутизна нарастания фронта …… 1000-2500 мкс
