ТГ3-0,1/1,3

150.00

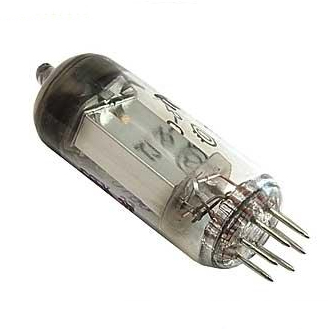

ТИРАТРОН ТГ3-0.1/1.3

ТГ3-0.1/1.3 предназначен для работы в выпрямительных и релейных устройствах.

Артикул: tgi3-01-13 Категория:

скачать паспорт в формате ZIP tg3-01-13.zip

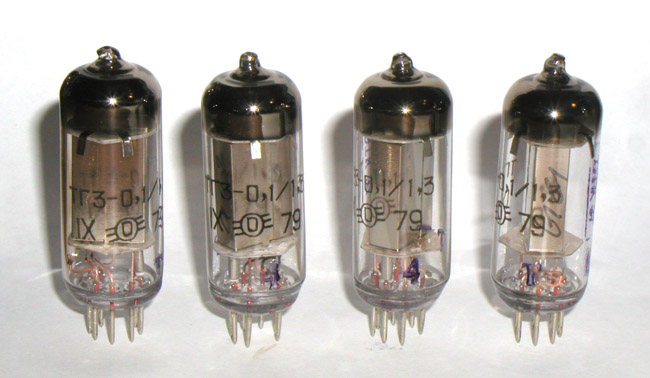

ТИРАТРОН ТГ3-0.1/1.3

ТГ3-0.1/1.3 предназначен для работы в выпрямительных и релейных устройствах.
Выпускается в стеклянном оформлении.
Баллон наполнен ксеноном.
Выводы электродов РШ4.
Масса не более 15 г.

Номинальные технические характеристики ТГ3-0.1/1.3:
• Ток накала …… не более 660 мА
• Ток анода …… не более 0,1 А
• Напряжение зажигания …… не более 30 В
• Напряжение 1-й сетки запирающее отрицательное …… не более 7 В
• Напряжение анода обратное …… не более 1,3 кВ
• Падение напряжения между анодом и катодом …… не более 11 В
• Долговечность …… не менее 1000 ч.

Предельно допустимые электрические параметры:
• Напряжение накала …… 5,7-6,9 В
• Напряжение анода прямое ……  650 В
• Напряжение анода обратное …… 1,3 кВ
• Напряжение 1-й и 2-й сеткок отрицательное …… 100 В
• Ток анода (амплитудное значение) …… 0,5 А
• Ток анода (среднее значение) …… 0,1 А
• Сопротивление в цепи сетки …… 0,1-10 МОм
• Интервал рабочих температур окружающей среды …… от -60 до +70 С
