ТГ1-0,1/1,3

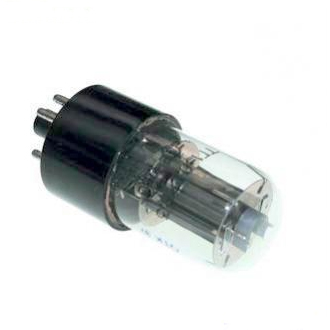

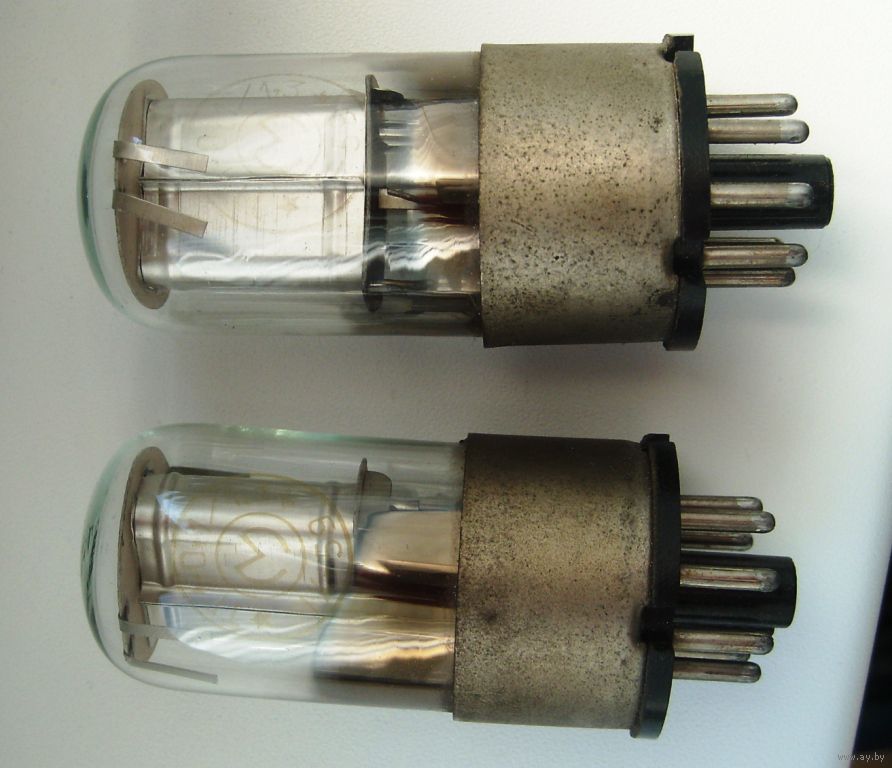

ТИРАТРОН ТГ1-0.1/1.3
Тиратрон с подогревным катодом.
Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах.
Артикул: tg1-01-13 Категория:

ТИРАТРОН ТГ1-0.1/1.3

Тиратрон с подогревным катодом.
Предназначен для работы в преобразовательных и релейных устройствах.
Выпускается в стеклянном оформлении.

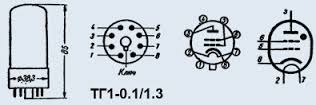

Цоколь октальный, с ключом.
Баллон наполнен ксеноном.
Катод оксидный, косвенного накала.
Время разогрева 10 сек.
Работает в любом положении.
Охлаждение естественное.
Срок службы — не менее 500 ч.Основные технические характеристики ТГ1-0.1/1.3:
• Напряжение накала …… 6,3 В
• Ток накала …… 600+60 мА
• Напряжение зажигания при Uс=0 и Rс=100 кОм …… не более 25 В
• Падение напряжения на приборе …… не более 11 В
• Напряжение запирания первой сетки:
— при Rс=100 кОм …… не менее 4,5 В
— при Rс=10 МОм …… не менее 7 ВПредельно допустимые электрические величины ТГ1-0.1/1.3:
• Напряжение накала …… 5,7-6,9 В
• Наибольшая амплитуда прямого напряжения на аноде …… 650 В
• Наибольшая амплитуда обратного напряжения на аноде …… 1,3 кВ
• Наибольший ток в цепи анода в импульсе …… 500 мА
• Наибольшее значение среднего тока в цепи анода …… 100 мА
• Наибольшее отрицательное напряжение на первой и второй сетках …… 100 В
• Наибольшее напряжение между катодом и подогревателем …… 50 В
• Наибольшее сопротивление в цепи первой сетки …… 10 МОм
