ТГ1-0,1/0,3

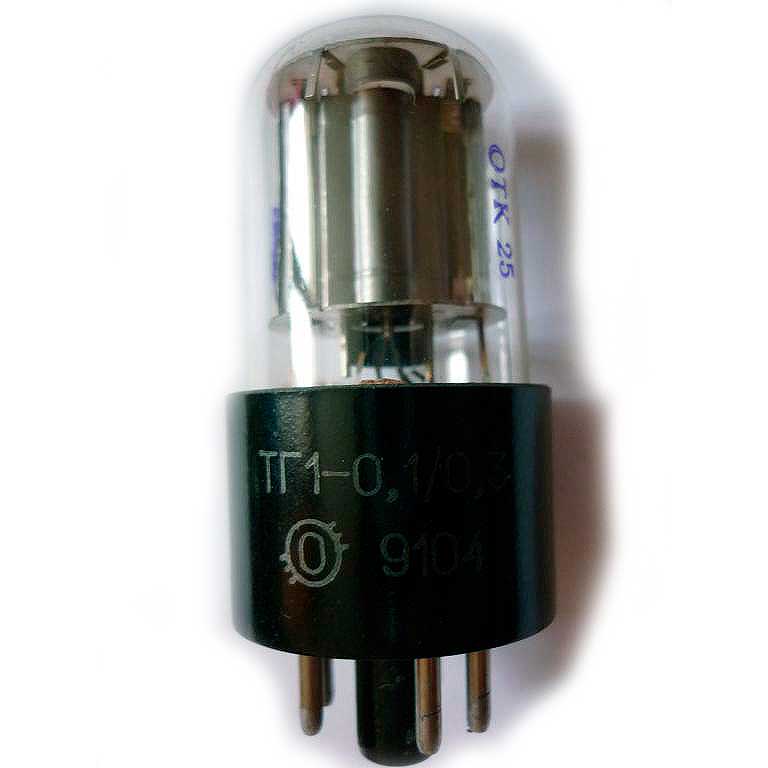

ТИРАТРОН ТГ1-0.1/0.3
Тиратрон с подогревным катодом.
Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах.
Артикул: tg1-01-03 Категория:

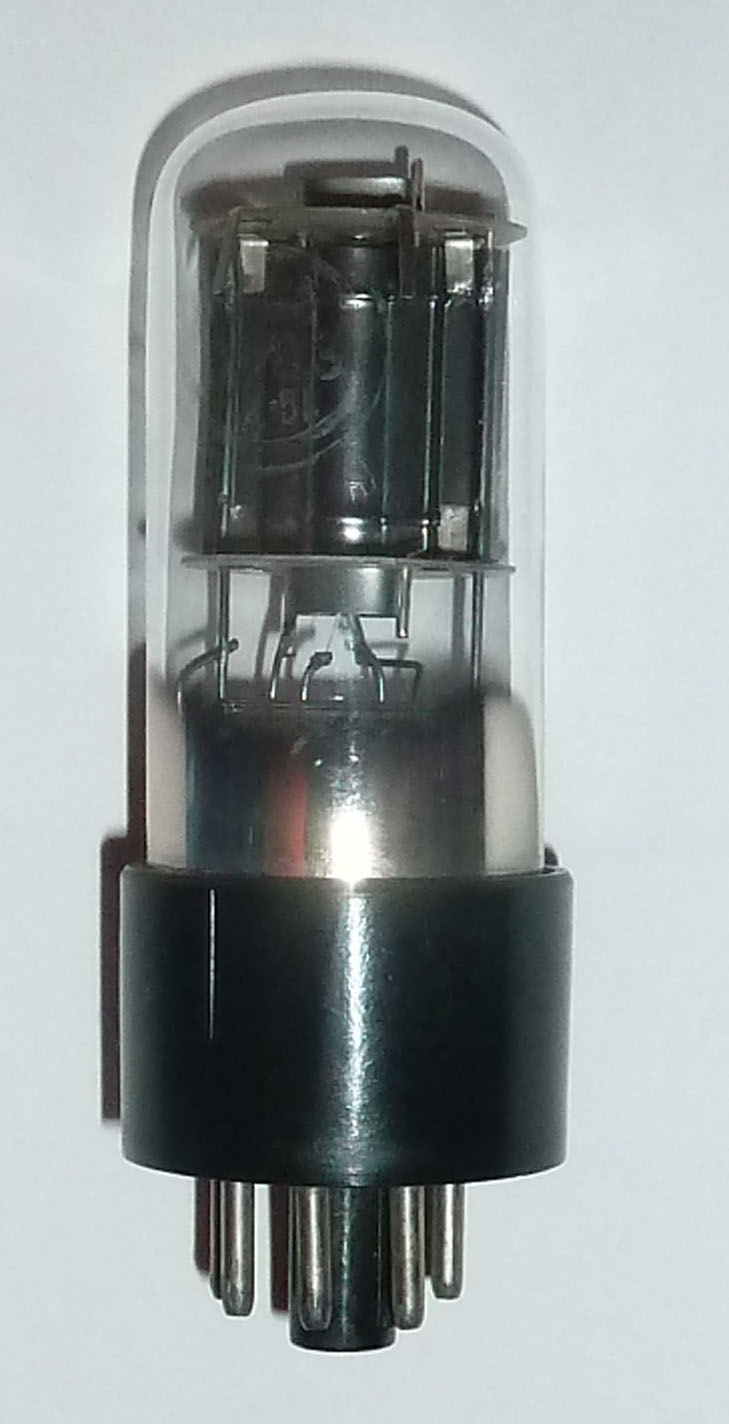

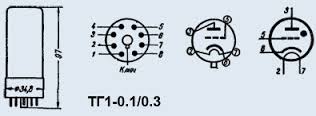

ТИРАТРОН ТГ1-0.1/0.3

Тиратрон с подогревным катодом.
Предназначен для работы в выпрямительных устройствах, релейных и релаксационных схемах.
Выпускается в стеклянном оформлении.
Баллон наполнен аргоном.
Катод оксидный, косвенного накала.
Время разогрева 30 сек.
Работает в вертикальном положении, цоколем вниз.
Температура окружающей среды от -50 до +85°С.
Охлаждение естественное.
Срок службы — не менее 500 ч.
Основные технические характеристики ТГ1-0.1/0.3:
• Напряжение накала ….. 6,3 В
• Ток накала ….. 0,66 мА
• Амплитуда прямого и обратного напряжения анода ….. 300 В
• Средний ток анода ….. 75 мА
• Амплитуда тока анода ….. 300 мА
• Падение напряжения ….. не более 20 В
• Амплитуда пускового импульса ….. не более 100 В
• Длительность пускового импульса 5 мкс
• Вентильная прочность при Ia = Ia max ….. не менее 300 В
• Контрольные точки пусковой характеристики:
— первая при постоянном напряжении на аноде 110 В ….. от –14 до –10 В
— вторая при постоянном напряжении на аноде 220 В ….. от –29 до –21 В
Предельно допустимые режимы эксплуатации ТГ1-0.1/0.3:
• Температура окружающей среды ….. -60…+70°С
• Напряжение накала ….. 5,7 – 6,9 В
• Амплитуда напряжения анода ….. 300 В
• Напряжение между катодом и подогревателем ….. 100 В
• Напряжение между двумя любыми электродами ….. 350 В
• Наибольший ток в цепи анода в импульсе ….. 300 мА
• Наибольшее значение среднего тока в цепи анода:
— выпрямительный режим ….. 75 мА
— релаксационный режим ….. 2 мА
• Сопротивление резистора в цепи сетки ….. 100-500 кОм
