ТГ1-0,02/0,5

120.00

ТИРАТРОН  ТГ1-0.02/0.5
Предназначен для работы в преобразовательных и релейных устройствах.

Артикул: tg1-002-05 Категория:

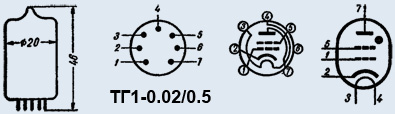

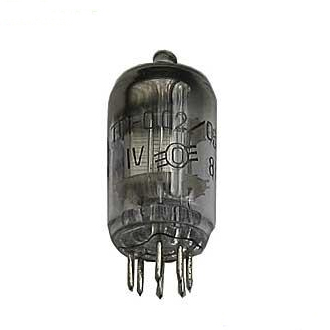

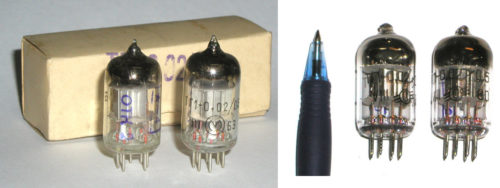

ТИРАТРОН  ТГ1-0.02/0.5
Предназначен для работы в преобразовательных и релейных устройствах.
Выпускается в стеклянном миниатюрном оформлении.
Цоколь 7-штырьковый.
Баллон наполнен ксеноном.
Катод оксидный, косвенного накала.
Время разогрева 10 сек.
Работает в любом положении.
Температура окружающей среды от -60 до +90° С.
Охлаждение естественное.
Срок службы — не менее 500 ч.

Основные технические характеристики ТГ1-0.02/0.5:
• Напряжение накала …… 6,3 В
• Ток накала …… 165 ±20 мА
• Напряжение возникновения разряда …… не более 30 В
• Среднее значение тока в цепи анода …… 20 мА
• Падение напряжения …… не более 16 В
• Напряжение первой сетки запирающее (при Uа = 360 В)
— при RС1=0,1 МОм …… не более –6 В
— при RС1=10 МОм …… не более –8 В
• Напряжение поддержания разряда …… не более 16 В

Предельно допустимые электрические величины ТГ1-0.02/0.5:
• Напряжение накала …… 5,7–6,9 В
• Напряжение анода прямое и обратное …… 500 В
• Напряжение первой и второй сеток …… -100 В
• Напряжение между катодом и подогревателем при отрицательном потенциале подогревателя …… 50 В
• Наибольший ток утечки между катодом и подогревателем при постоянном напряжении между катодом и подогревателем 80 В …… 20 мкА
• Наибольший ток в цепи анода в импульсе …… 120 мА
• Наибольшее значение среднего тока в цепи анода …… 20 мА
• Сопротивление резистора в цепи первой сетки …… 0,001–10 МОм
