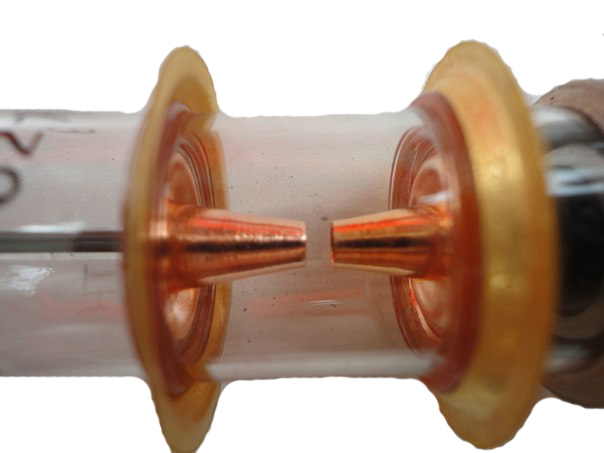

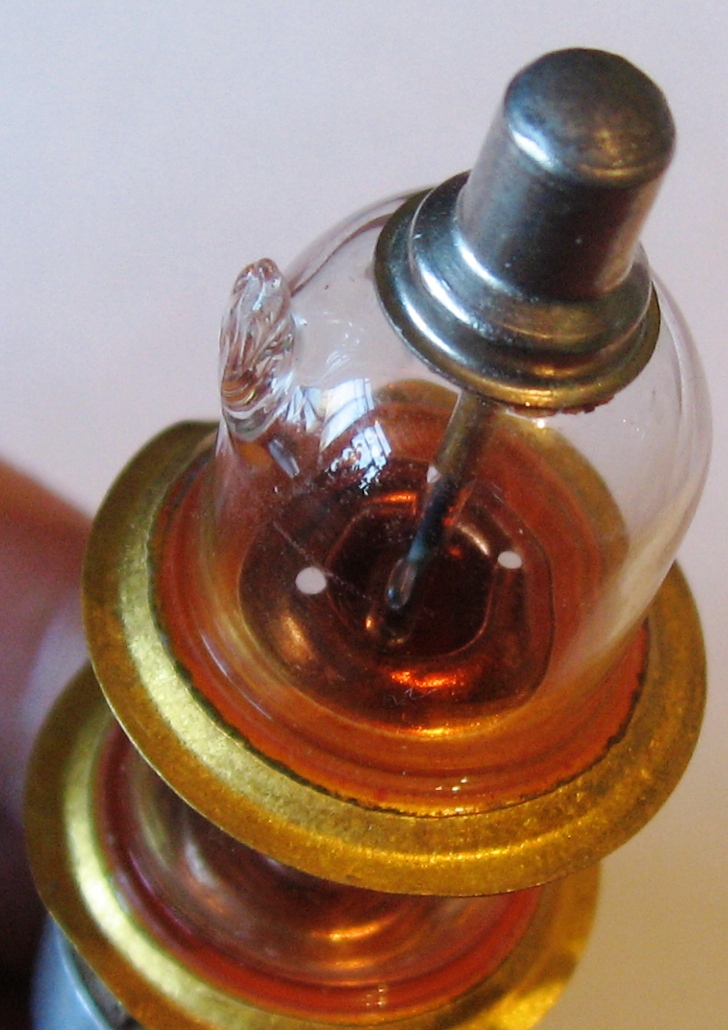

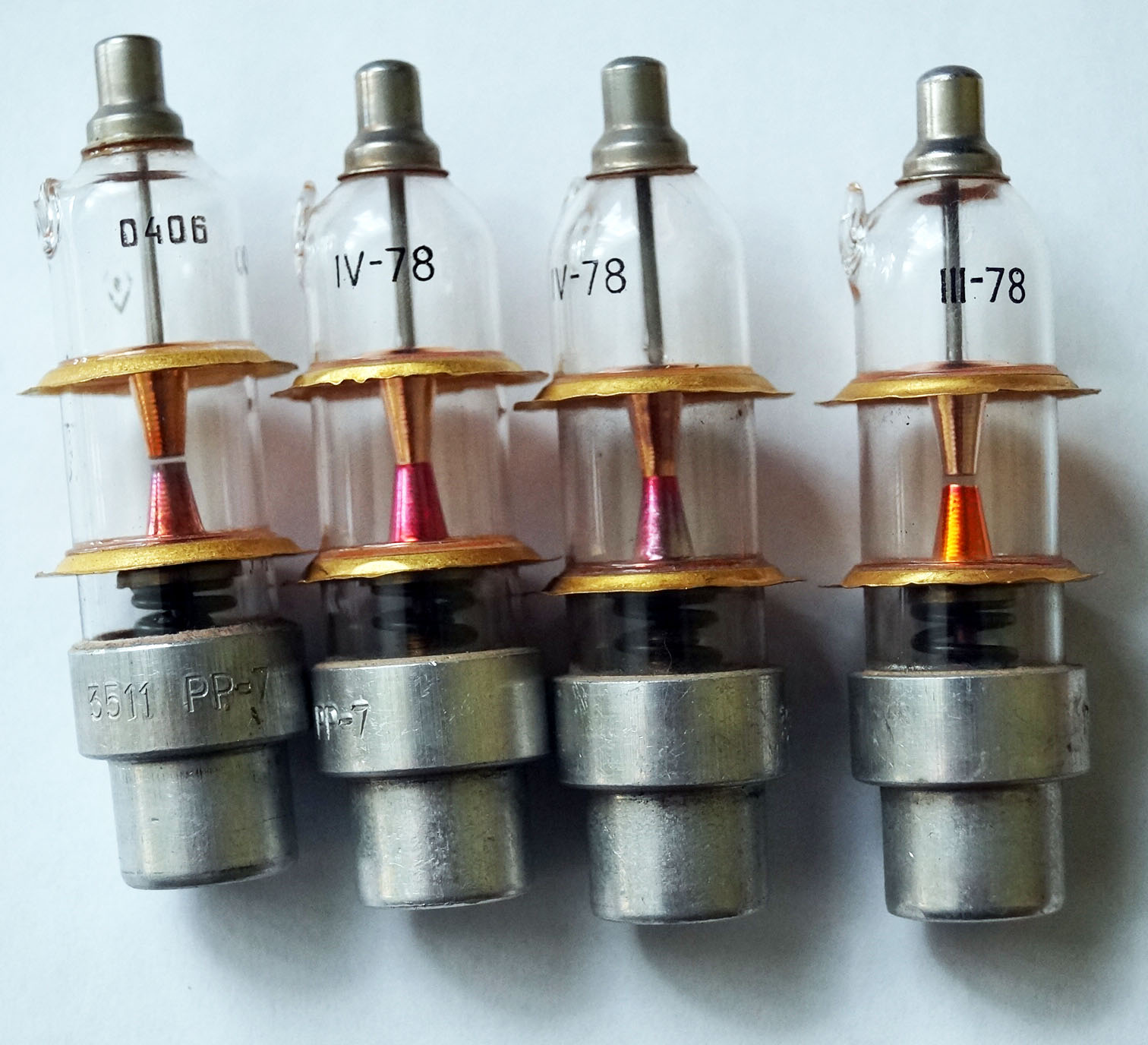

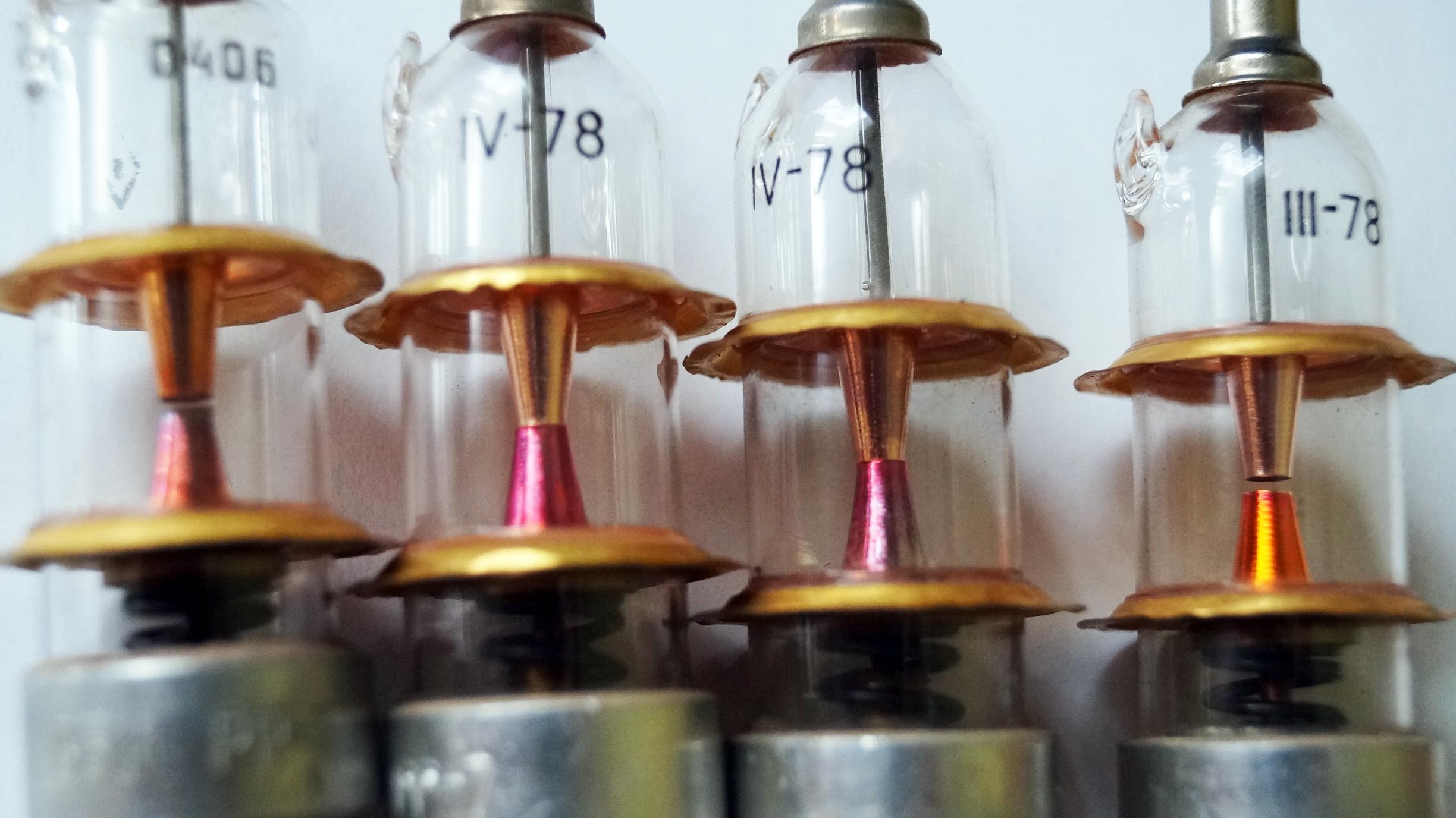

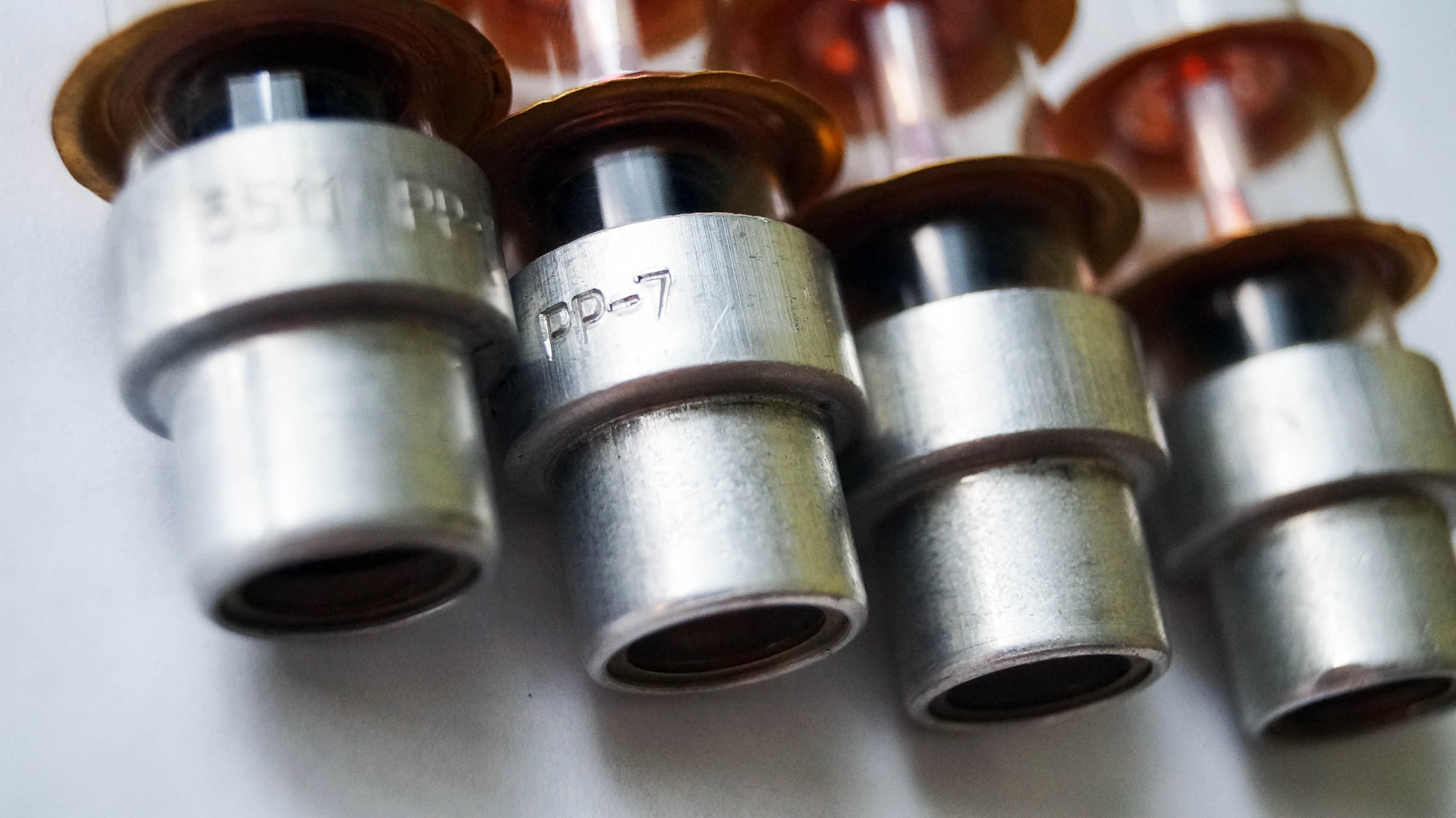

РР-7

6,500.00

Разрядник РР-7 предназначен для работы в радиотехнических устройствах в качестве прибора защиты радиотехнических устройств и ограничения перенапряжений в электрических цепях

Артикул: rr-7 Категория:

Скачать паспорт в формате DJVU rr7_pasp.zip

Разрядник РР-7 предназначен для работы в радиотехнических устройствах в качестве прибора защиты радиотехнических устройств и ограничения перенапряжений в электрических цепях



Основные технические данные на разрядник РР-7:

— Постоянное напряжение питания цепи вспомогательного разряда, В – не менее 700, номинал 750, не более 1000

— Сопротивление в цепи вспомогательного разряда, МОм – номинал 4 -/+ 5%

— Ток вспомогательного разряда, мкА – не менее 40, не более 130

— Температура окружающего воздуха, ºС – не менее -60, не более +85

— Охлаждение естественное, воздушное

— Время готовности, с – не более 5

— Минимальная наработка, ч – не менее 750



Указания по эксплуатации:

— Отрицательное постоянное напряжение подается на электрод прибора, положительное – на диск (резонатор-камеру)

— Постоянное напряжение подается через сопротивление во внешней цепи 4,0 МОм -/+ 5%, из них сопротивление не менее 1 МОм включается непосредственно у цоколя прибора

— Прибор может работать в любом положении

— Режим эксплуатации прибора должен соответствовать режиму, указанному в ТУ.



Разрядник РР-7 содержит золота – 0,069г.
