СГ-201

80.00

СГ-201

Стабилитроны тлеющего разряда.
Предназначены для непосредственной стабилизации напряжения или создания опорного напряжения.

Артикул: sg201 Категории: ,

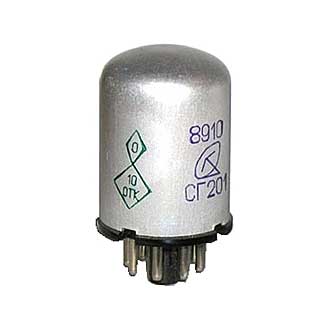

СГ201

Стабилитроны тлеющего разряда СГ201 предназначен для работы в качестве источника опорного напряжения.
Выпускается в стеклянном оформлении с октальным цоколем.
Баллоны стабилитронов типа СГ201 наполнены неоно-гелиевой смесью.
Катоды холодные.
Работают в любом положении.
Срок службы не менее 500 ч.

Основные технические характеристики СГ201:
• Напряжение зажигания, В …… не более 150
• Напряжение стабилизации, В …… 86-92
• Наименьший ток стабилизации, мА …… 4
• Наибольший ток стабилизации, мА …… 15
• Изменение напряжения стабилизации при изменении тока в рабочем диапазоне, В …… не более 2,5
• Интервал рабочих температур окружающей среды, С …… от -60 до +155

Схема включения газового стабилизатора напряжения

Схема включения газового стабилизатора напряжения
В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.



Расчетные соотношения

Для СГ-2С:


Для СГ-3С и СГ-2П:


Для СГ4С и СГ1П:




Пример расчета

Дано: U = 200 В; Iн = 10 мА.
Выбираем лампу типа СГ-4С.
По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление

Мощность, рассеиваемая на этом сопротивлении,





Электронные стабилизаторы напряжения

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения.
Ниже приведена одна из практических схем электронного стабилизатора напряжения.

Практическая схема электронного стабилизатора напряжения.
