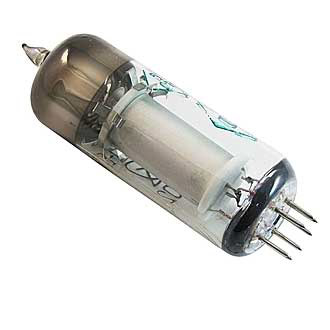

Стабилитрон СГ-1П-ЕВ предназначен для стабилизации постоянного напряжения.
Применяется в измерительной аппаратуре, целесообразно также применять в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов.

Артикул: sg1pev Категории: ,



СГ-1П-ЕВ



Стабилизатор напряжения


Схема соединения электродов лампы СГ-1П со штырьками: 1 и 5 — анод; 2, 4 и 7 — катод; 3 и 6 — свободные.



(газоразрядный стабилизатор напряжения)

Основные размеры стабилитрона СГ-1П

Основные размеры стабилитрона СГ-1П.



Общие данные

Стабилитрон СГ-1П предназначен для стабилизации постоянного напряжения.
Применяется в измерительной аппаратуре, целесообразно также применять в супергетеродинных приемниках для стабилизации напряжения экранных сеток и анодных цепей гетеродинов.
Катод холодный. Баллон наполнен аргоногелиевой смесью.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.



Номинальные электрические данные



Напряжение стабилизации, В 150
Напряжение зажигания, В 180
Напряжение стабилизации (падение напряжения на стабилитроне)при токе, проходящем через стабилитрон, 30 мА, В 152.5 +- 7.5
Напряжение стабилизации при токе, проходящем через стабилизатор, 5 мА, В 150 + 10 — 5
Ток, проходящий через стабилитрон, мА 5 — 30
Эффективное напряжение шумов, мВ не более 5



Предельно допустимые электрические величины



Наибольшее изменение напряжения при изменении тока, проходящего через стабилитрон, от 5 до 30 мА, В 4
Наибольший ток, проходящий через стабилитрон, мА 40
Наименьший ток, проходящий через стабилитрон, мА 5



Схема включения газового стабилизатора напряжения

Схема включения газового стабилизатора напряжения
В зависимости от выпрямленного напряжения U при токах нагрузки Iн не более 30 мА применяются лампы различных типов (см. технические характеристики газовых стабилизаторов). Коэффициент стабилизации для приведенной схемы равен примерно 10.



Расчетные соотношения

Для СГ-2С:


Для СГ-3С и СГ-2П:


Для СГ4С и СГ1П:




Пример расчета

Дано: U = 200 В; Iн = 10 мА.
Выбираем лампу типа СГ-4С.
По рекомендуемым пределам тока через лампу (см. технические данные лампы) принимаем его равным 15 мА. Чем больше колебание напряжения, тем большим (в указанных пределах) берется этот ток. Сопротивление

Мощность, рассеиваемая на этом сопротивлении,





Электронные стабилизаторы напряжения

Эти устройства используются также для стабилизации выпрямленного напряжения, причем коэффициент стабилизации у них выше (несколько десятков), чем у газовых стабилизаторов, а величина тока нагрузки принципиально не ограничена и зависит от примененной регулирующей лампы. Кроме того, схема электронного стабилизатора позволяет по желанию изменять в достаточно широких пределах величину выходного напряжения.
Ниже приведена одна из практических схем электронного стабилизатора напряжения.

Практическая схема электронного стабилизатора напряжения.
