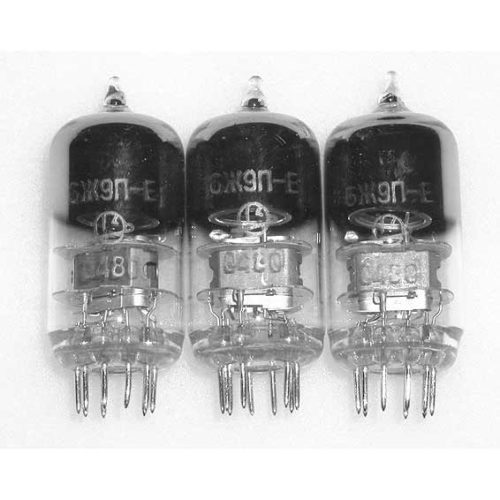

6Ж9П-е (-ев)

130.00

Высокочастотный пентод повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.

Артикул: 6zh9pe Категории: ,

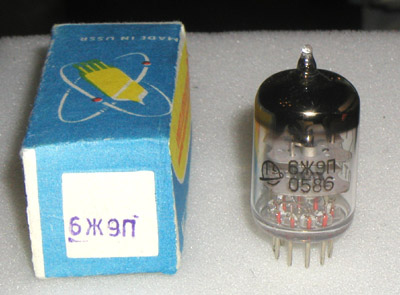

6Ж9П-Е

Пентод высокочастотный с короткой характеристикой


Схема соединения электродов лампы 6Ж9П со штырьками: 1 и 3 — катод; 2 — первая сетка; 4 и 5 — подогреватель (накал); 6 — свободный; 7 — анод; 8 — третья сетка; 9 — вторая сетка.

Высокочастотный пентод повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

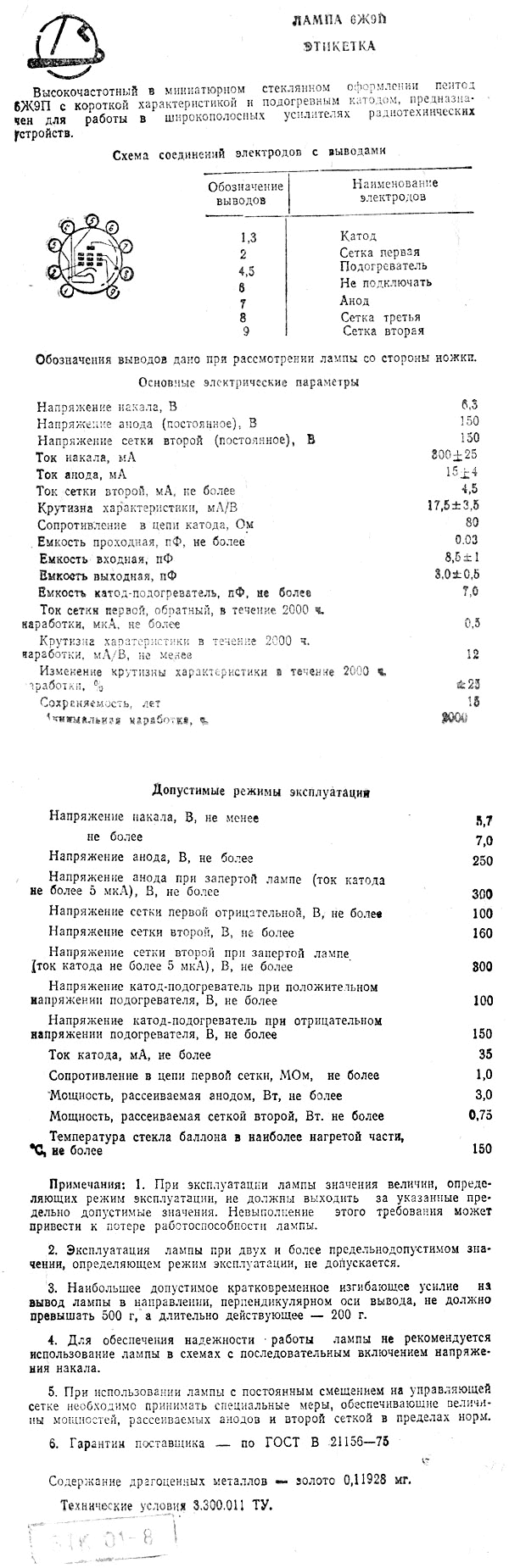

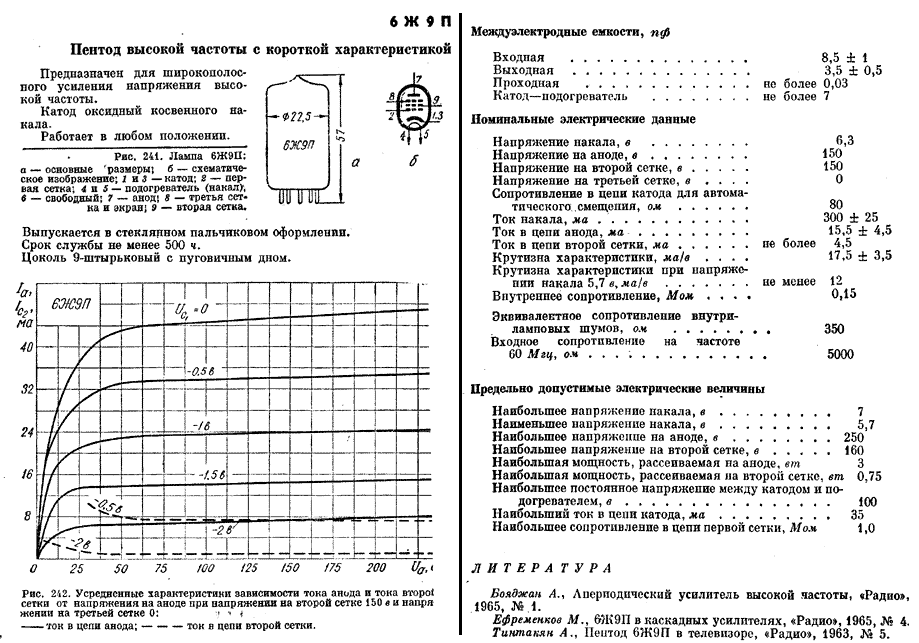

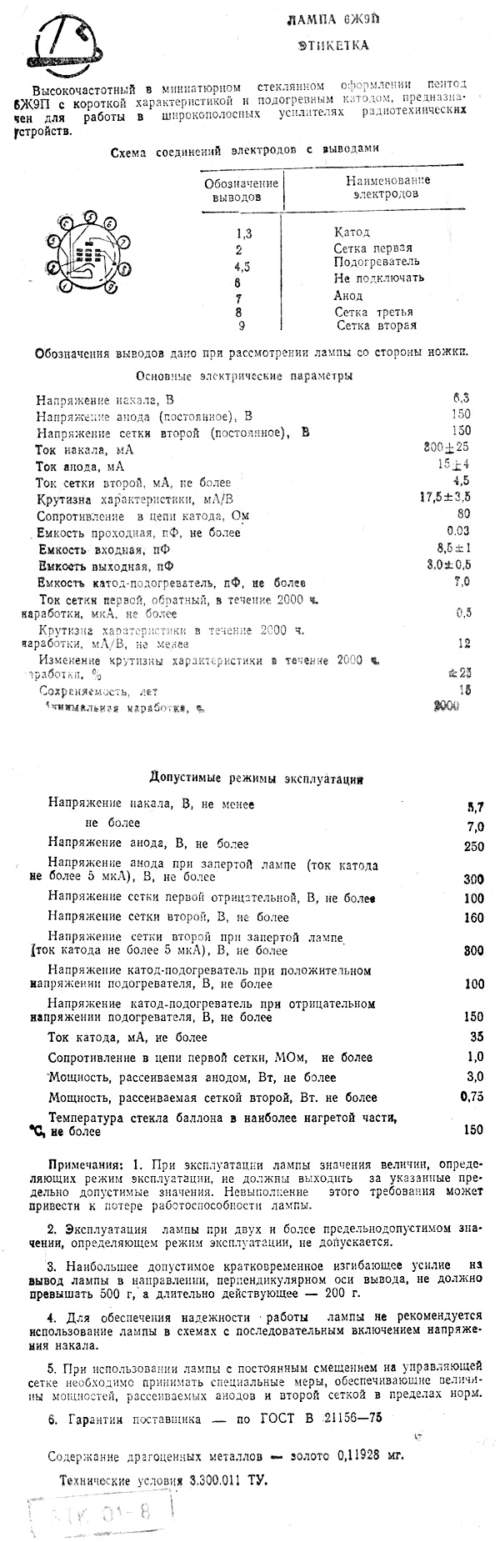

Основные технические характеристики на 6Ж9П-Е:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 95 мА
Напряжение анода номинальное (постоянное) …… 150 В
Напряжение анода предельное (постоянное) …… 250 В
Ток анода …… 15 ± 4 мА
Ток катода предельный …… 35 мА
Напряжение сетки первой предельное (постоянное) …… -100 В
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 160 В
Ток сетки второй …… не более 4,5 мА
Напряжение сетки третьей (постоянное) …… 0 В
Мощность, рассеиваемая анодом, предельная …… 3 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
— при отрицательном потенциале подогревателя …… 150 В
— при положительном потенциале подогревателя …… 100 В
Крутизна характеристики …… 17,5 ± 3,5 мА/В
Напряжение отсечки электронного тока первой сетки …… не более -1,1 В
Внутреннее сопротивление …… 0,15 МОм
Эквивалентное сопротивление внутриламповых шумов …… 350 Ом
Входное сопротивление на частоте 60 МГц …… 5 кОм
Сопротивление в цепи катода для автоматического смещения …… 80 Ом
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 8,5 ± 1 пФ
Емкость выходная …… 3,0 ± 0,5 пФ
Емкость проходная …… не более 0,03 пФ
Емкость катод-подогреватель …… не более 7 пф
Оформление …… стеклянное миниатюрное.
