6Ж8

160.00

Пентод 6Ж8 предназначен для усиления напряжения высокой частоты.
Применяется в каскадах УВЧ и УПЧ как сеточный детектор в приемной и измерительной аппаратуре..

Артикул: 6zh8 Категории: ,



6Ж8

Высокочастотный пентод



S Ri Cвх Cвых Cпр
1.65 1500 6 7 0.005

Пентод 6Ж8 предназначен для усиления напряжения высокой частоты.
Применяется в каскадах УВЧ и УПЧ как сеточный детектор в приемной и измерительной аппаратуре.
Работает в любом положении.

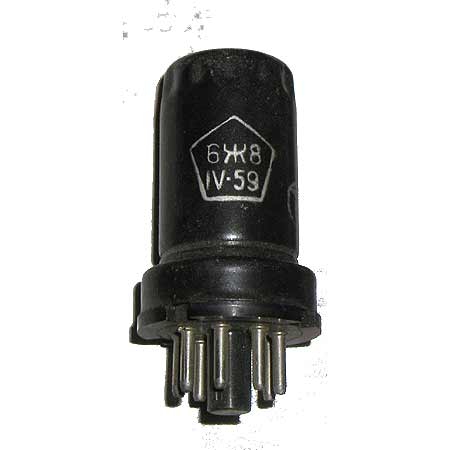

Выпускается в металлическом оформлении.
Срок службы не менее 500 ч.

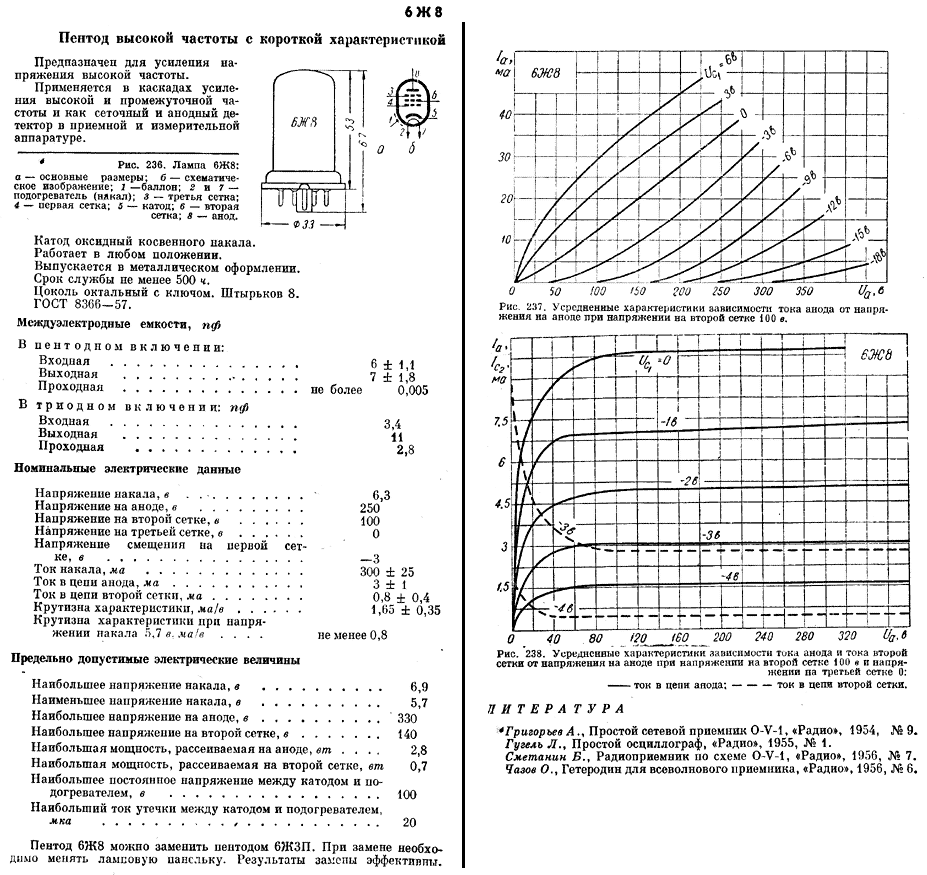

Основные технические характеристики 6Ж8:
• Номинальные электрические данные
• Напряжение накала, В …… 6,3
• Напряжение на аноде, В …… 250
• Напряжение на второй сетке, В …… 100
• Напряжение на третьей сетке, В …… 0
• Напряжение смещения на первой сетке, В …… -3
• Ток накала, мА …… 300 ±25
• Ток в цепи анода, мА …… 3 ±1
• Ток в цепи второй сетки, мА …… 0,8 ±0,4
• Крутизна характеристики, мА/В …… 1,65 ±0,35

Предельно допустимые электрические величины
• Наибольшее напряжение накала, В …… 6,9
• Наименьшее напряжение накала, В …… 5,7
• Наибольшее напряжение на аноде, В …… 330
• Наибольшее напряжение па второй сетке, В …… 140
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 2,8
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,7
• Наибольшее постоянное напряжение между катодом и подогревателем, В …… 100
• Наибольший ток утечки между катодом и подогревателем, мкА …… 20
