6Ж5П

65.00

Высокочастотный пентод.
Предназначен для широкополосного усиления напряжения высокой частоты.

Артикул: 6zh5p Категории: ,

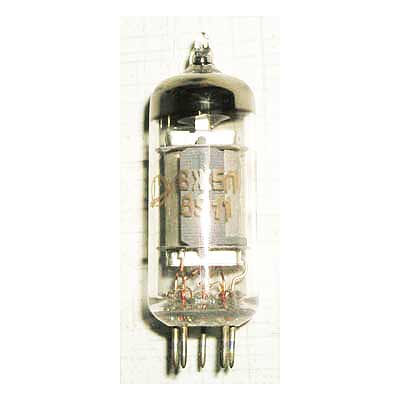

6Ж5П

Высокочастотный пентод



S Ri Cвх Cвых Cпр
9.0 500 10 2.5 0.04

Высокочастотный пентод.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 1000 ч.
Масса не более 12 г.

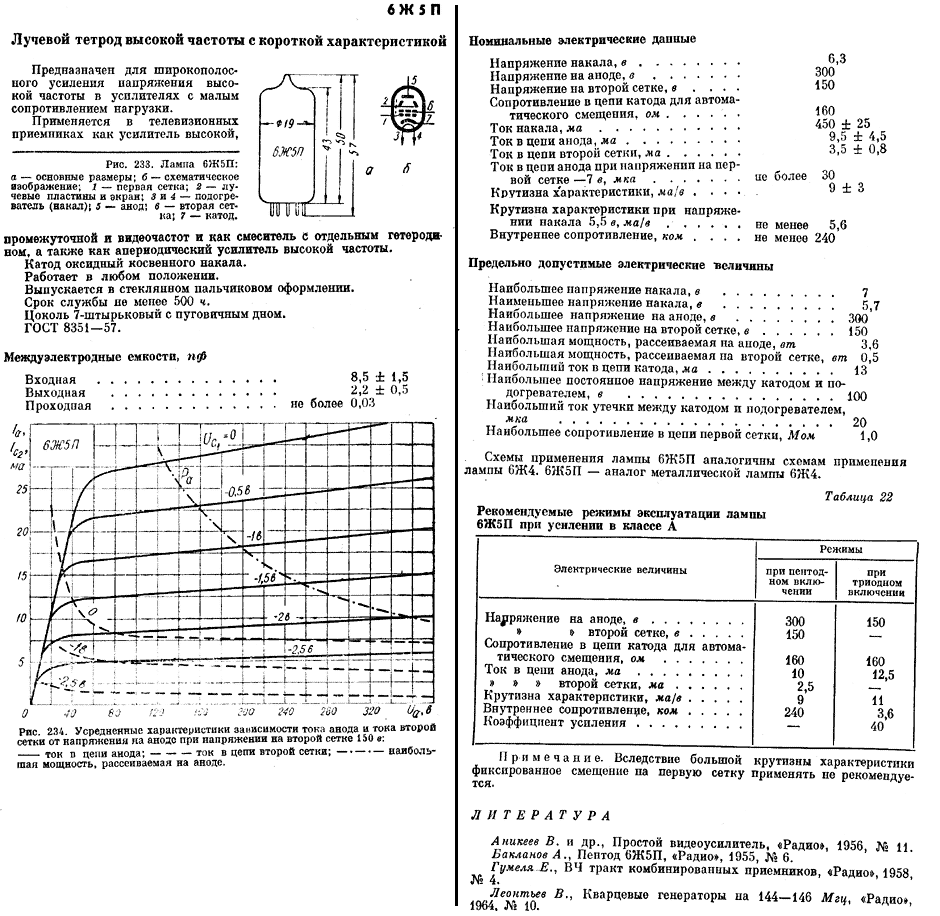

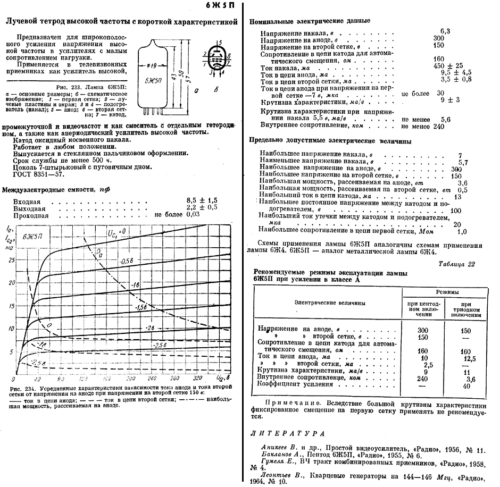

Основные технические характеристики на 6Ж5П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 450 ± 25 мА
Напряжение анода номинальное (постоянное) …… 300 В
Напряжение анода предельное (постоянное) …… 300 В
Ток анода …… 9,5 ± 4,5 мА
Напряжение сетки первой номинальное (постоянное) …… -2 В
0братный ток сетки первой …… не более 0,3 мкА
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 150 В
Ток сетки второй …… не более 3,5 мА
Мощность, рассеиваемая анодом, предельная …… 3,6 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
крутизна характеристики …… 9 ± 3 мА/В
Внутреннее сопротивление …… не менее 240 кОм
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 8,5 ± 1,5 пФ
Емкость выходная …… 2,2 ± 0,4 пФ
Емкость проходная …… не более 0,03 пФ
