6Ж5Б-В

Пентод высокочастотный с короткой характеристикой


Обозначения:

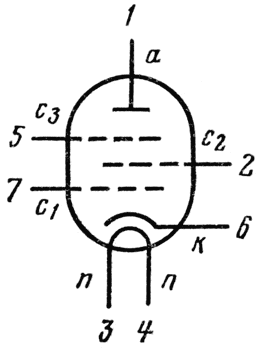

а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода.

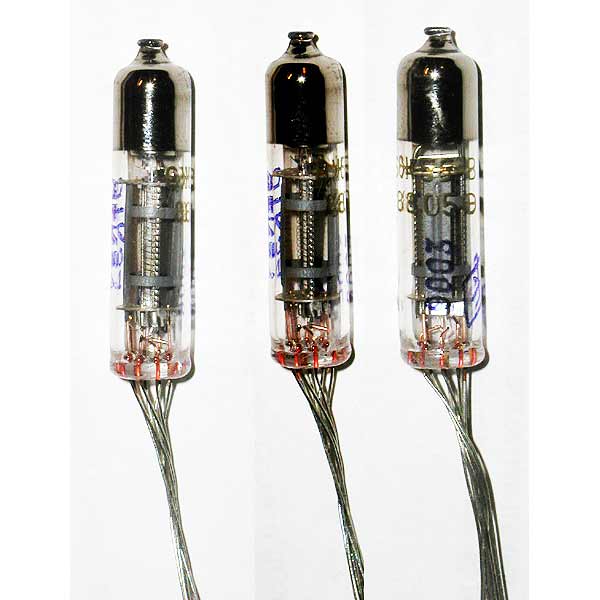

Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 4,5 г.

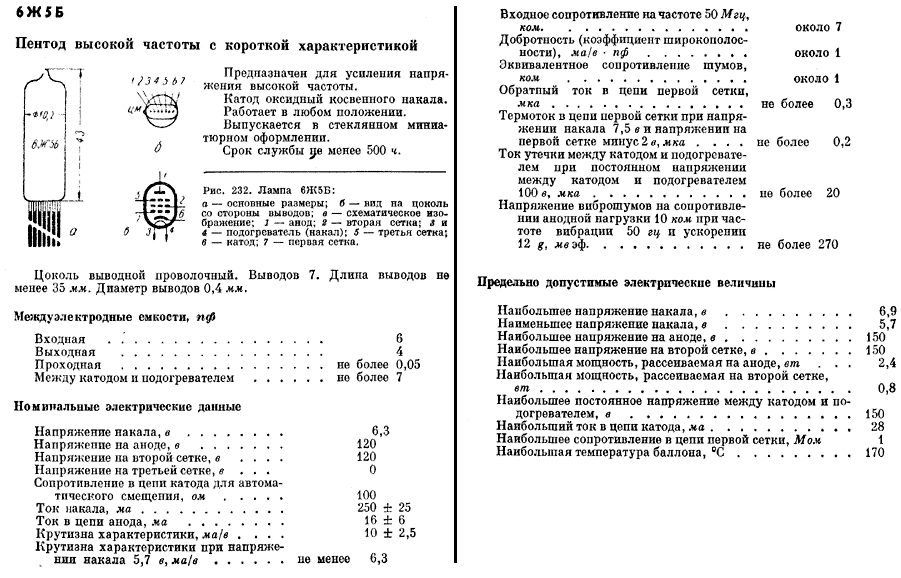

Основные технические характеристики 6Ж5Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 250 ±25
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 120
• Сопротивление в цепи катода для автоматического смещения, Ом …… 100
• Ток в цепи анода, мА …… 16
• Ток в цепи второй сетки, мА …… 4
• Крутизна характеристики, мА/В …… 10
• Входное сопротивление, кОм ….. 7
• Эквивалентное сопротивление внутренних шумов, Ом ….. 1

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 2,4
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,8
• Наибольший ток в цепи катода, мА …… 28
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 6
• Емкость выходная, пФ ….. 4
• Емкость проходная, пФ ….. 0,05
