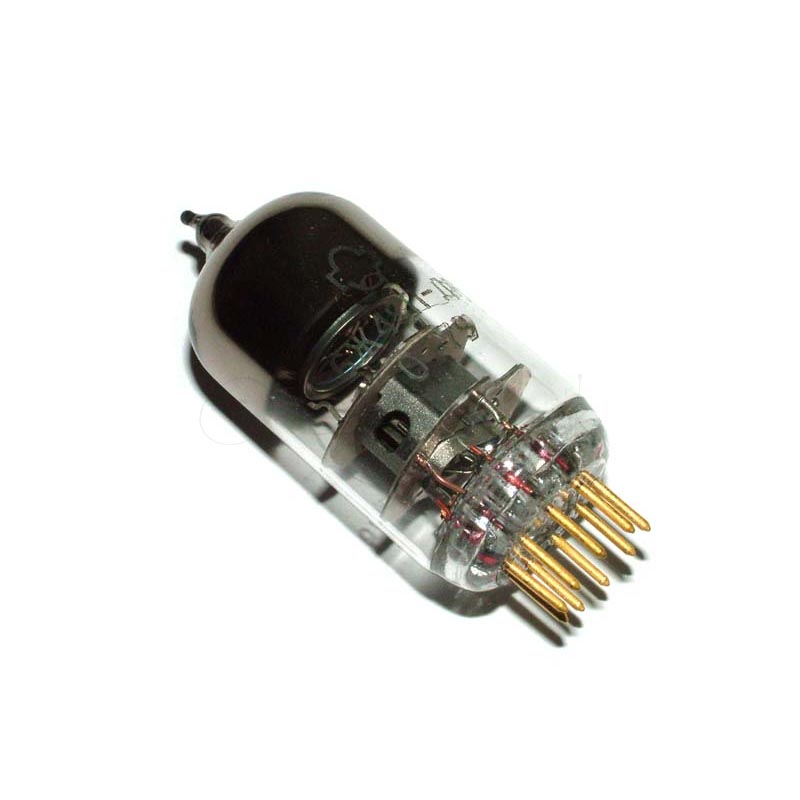

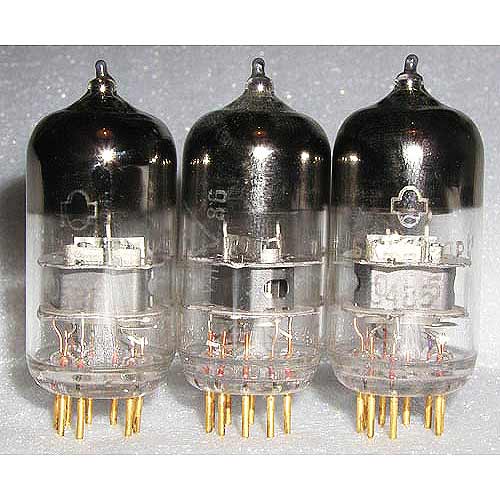

6Ж49П-ДРУ



Пентод высокочастотный с короткой характеристикой


Схема соединения электродов лампы 6Ж49П-Д со штырьками: 1 и 3 — катод; 2 — первая сетка; 4 и 5 — подогреватели (накал); 6 — свободный; 7 — анод; 8 — третья сетка и экран; 9 — вторая сетка.

Миниатюрный высокочастотный пентод повышенной надежности, радиационно-стойкий.
Предназначен для работы в широкополосных усилителях.
Раположение штырьков РШ8.
Долговечность не менее 10 000 ч.
Масса не более 15 г.

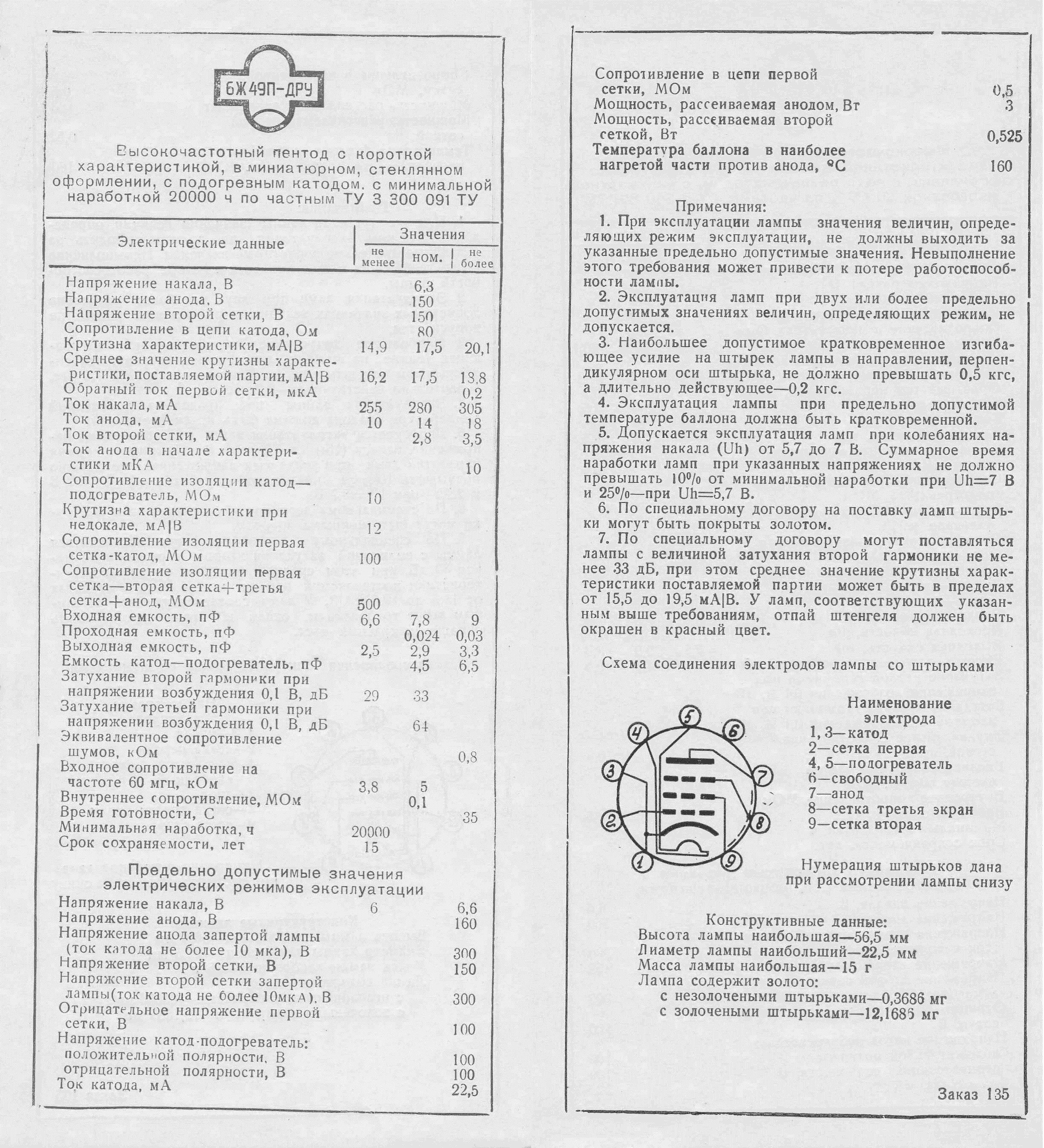

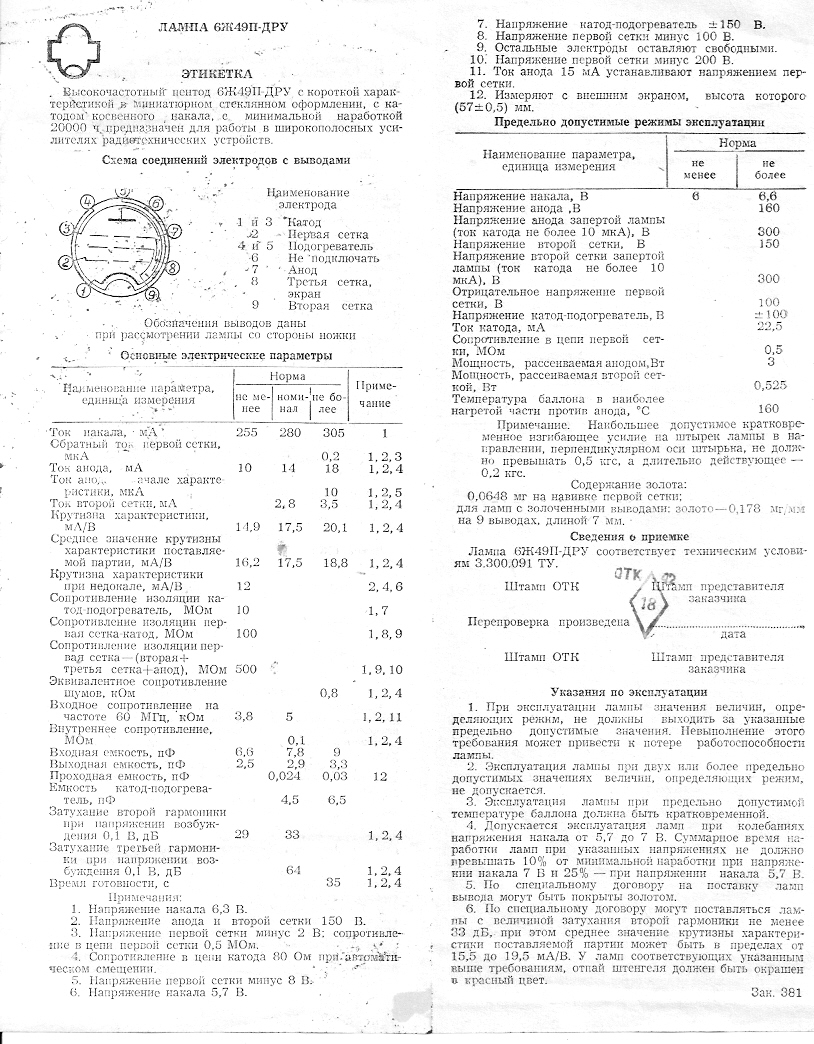

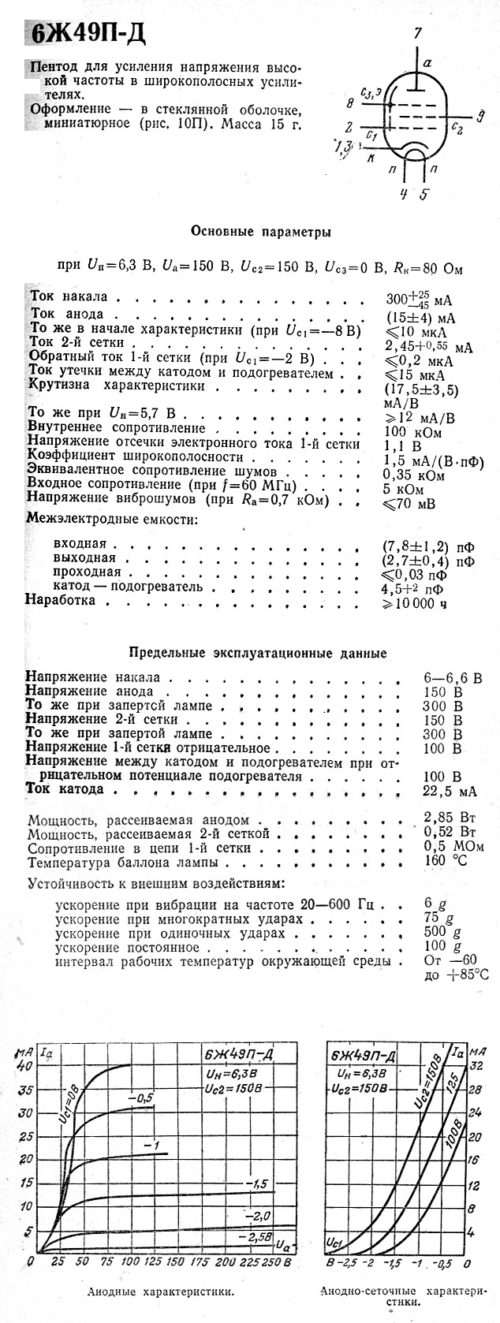

Основные технические характеристики 6Ж49П-ДР:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,3
• Ток накала, мА …… 300
• Напряжение на аноде, В …… 150
• Напряжение на второй сетке, В …… 150
• Сопротивление в цепи катода, Ом …… 80
• Ток в цепи анода, мА …… 15 ±4
• Ток в цепи второй сетки, мА …… не более 2,5
• Крутизна характеристики, мА/В …… 17,5 ±3,5
• Входное сопротивление, кОм ….. 5
• Внутреннее сопротивление, кОм ….. 100
• Эквивалентное сопротивление шумов, кОм ….. 0,35

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 150
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 2,85
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,52
• Наибольший ток в цепи катода, мА …… 22,5
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее напряжение на аноде при запертой лампе, В ……. 300
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,5
