6Ж4

60.00

Подогревный пентод для усиления напряжения высокой и промежуточной частоты.

Артикул: 6zh4 Категории: ,



6Ж4



Телевизионный пентод



S Ri Cвх Cвых Cпр
9 1000 11 5 0.015

Подогревный пентод для усиления напряжения высокой и промежуточной частоты.

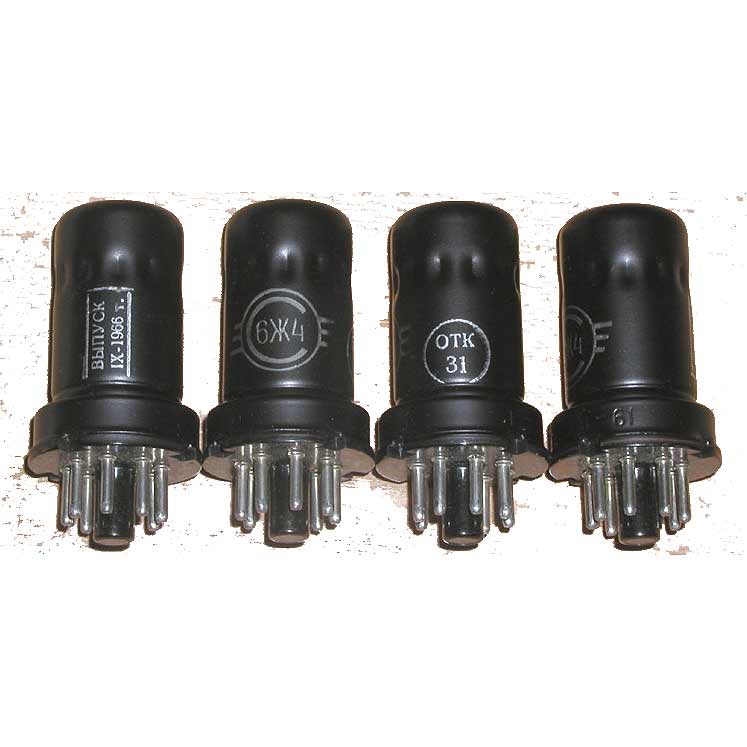

Оформление — в металлическом баллоне с октальным цоколем.
Катод оксидный косвенного накала.
Работает в любом положении.
Срок службы не менее 500 час.
Масса 43 г.

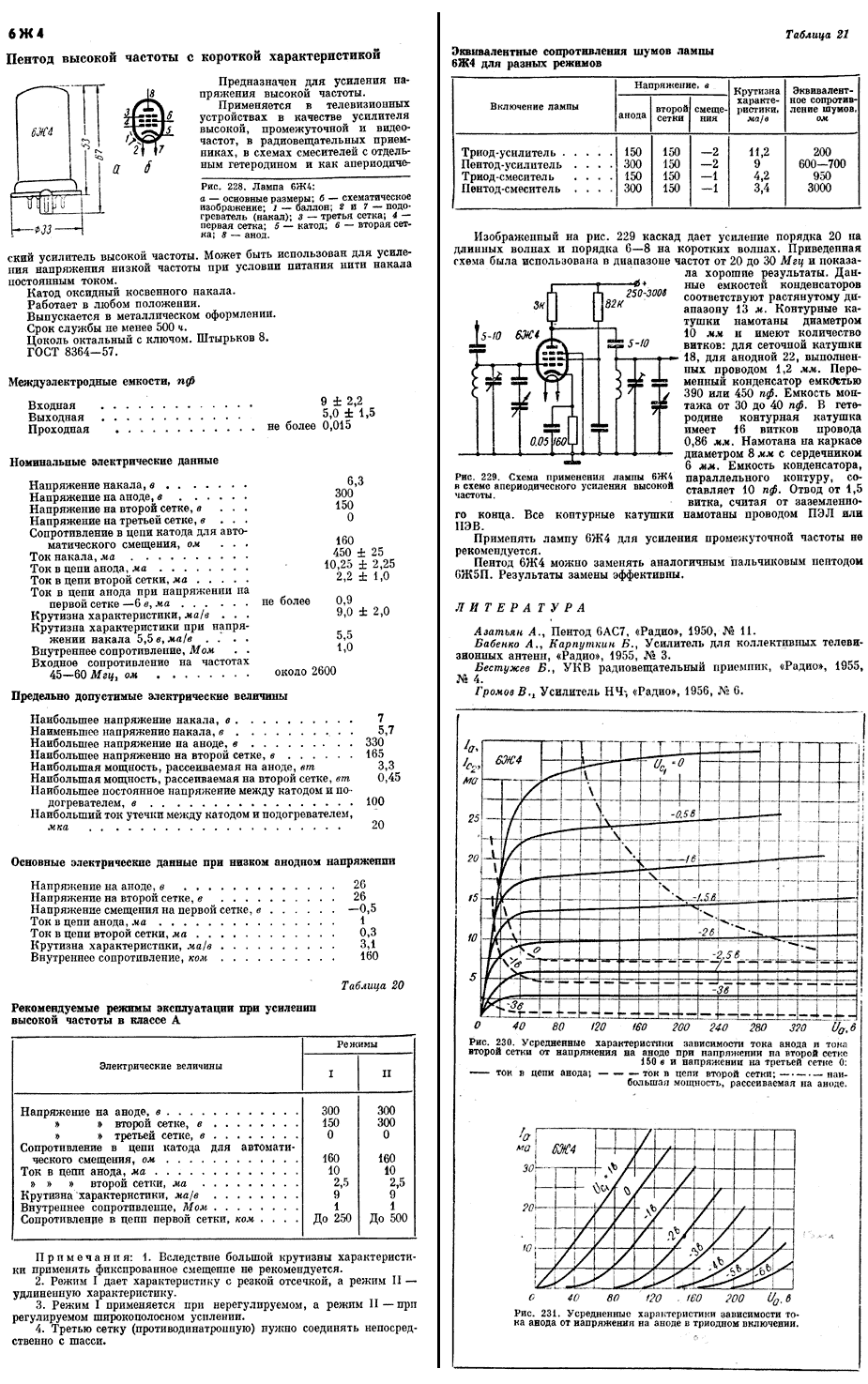

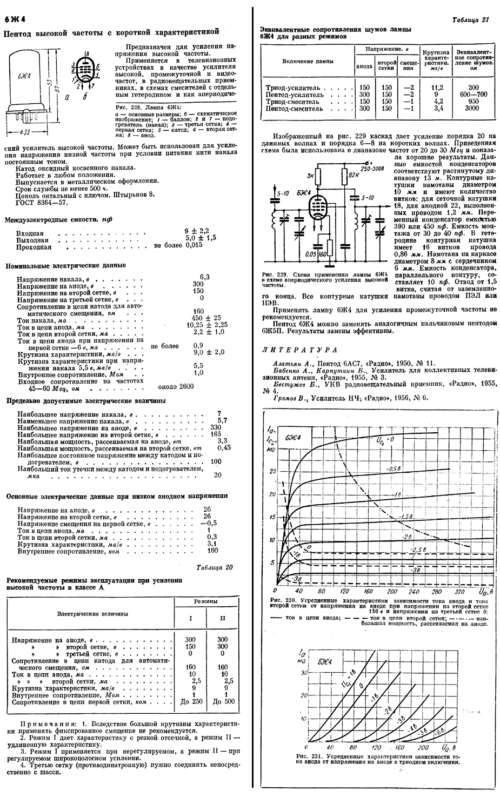

Основные технические характеристики 6Ж4:

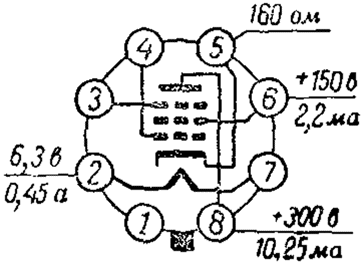

• Номинальные электрические данные
• Напряжение накала, В …… 6,3
• Напряжение на аноде, В …… 300
• Напряжение на второй сетке, В …… 150
• Напряжение на третьей сетке, В …… 0
• Сопротивление в цепи катода для автоматического смещения, оМ …… 160
• Ток накала, мА …… 450 ±25
• Ток в цепи анода, мА …… 10,25 ±2,25
• Ток в цепи второй сетки, мА …… 2,2 ±1,0
• Крутизна характеристики, мА/В …… 9,0 ±2,0
• Внутреннее сопротивление, мОм …… 3,0
• Входное сопротивление на частотах 45—60 мГц, Ом …… около 2600

Предельно допустимые электрические величины
• Наибольшее напряжение накала, В …… 7
• Наименьшее напряжение накала, В …… 5,7
• Наибольшее напряжение на аноде, В …… 330
• Наибольшее напряжение па второй сетке, В …… 165
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 3,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,45
• Наибольшее постоянное напряжение между катодом и подогревателем, В …… 100
• Наибольший ток утечки между катодом и подогревателем, мкА …… 20
