6Ж32П

350.00

Высокочастотный пентод 6Ж32П.

Предназначен для использования в первых каскадах звукозаписывающей и звуковоспроизводящей аппаратуры.
Артикул: 6zh32p Категории: ,

6Ж32П

Пентод высокочастотный малошумящий

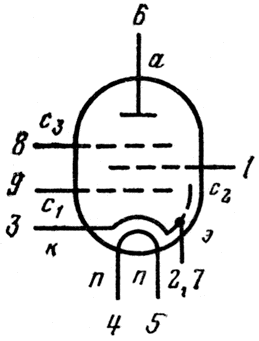

Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода, э — экран.

Высокочастотный пентод.
Предназначен для использования в первых каскадах звукозаписывающей и звуковоспроизводящей аппаратуры.
Долговечность не менее 3000 ч.
Масса не более 15 г.

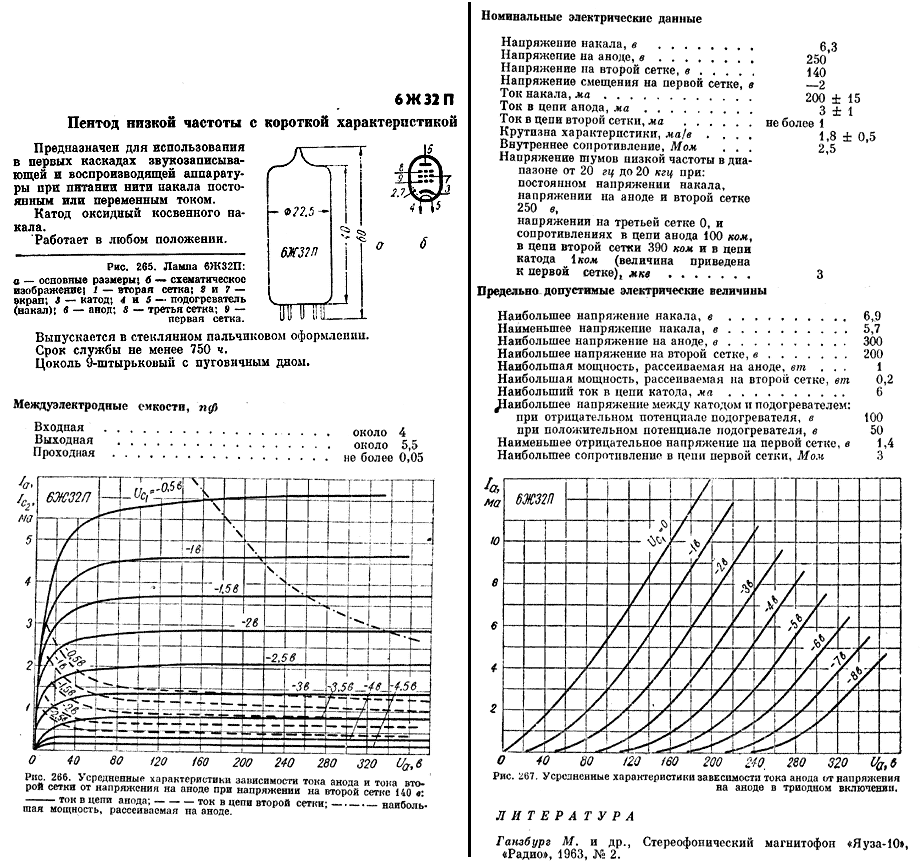

Основные технические характеристики на 6Ж32П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала 0,2 ± 0,015 А
Напряжение анода номинальное (постоянное) …… 250 В
Напряжение анода предельное (постоянное) …… 300 В
Ток анода …… 3 ± 1 мА
Ток катода предельный …… 6 мА
Напряжение сетки первой номинальное (постоянное) …… -2 В
Напряжение сетки первой наименьшее …… -1,4 В
Напряжение сетки второй номинальное (постоянное) …… 140 В
Напряжение сетки второй предельное (постоянное) …… 200 В
Ток сетки второй …… не более 1 мА
Мощность, рассеиваемая анодом, предельная …… 1 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,2 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
— при отрицательном потенциале подогревателя …… 100 В
— при положительном потенциале подогревателя …… 50 В
Крутизна характеристики …… 1,8 ± 0,5 мА/В
Внутреннее сопротивление …… 2,5 МОм
Сопротивление в цепи сетки первой предельное …… 3 МОм
Емкость входная …… около 4 пФ
Емкость выходная …… около 5,5 пФ
Емкость проходная …… не более 0,05 пФ
Оформление …… стеклянное миниатюрное.
