6Ж3

45.00

Пентод 6Ж3 предназначен для усиления напряжения высокой частоты.
Применяется в каскадах промежуточной частоты звукового канала телевизионных приемников.

Артикул: 6zh3 Категории: ,

6Ж3

Высокочастотный пентод



S Ri Cвх Cвых Cпр
4.9 900 8.5 7 0.003

Пентод 6Ж3 предназначен для усиления напряжения высокой частоты.
Применяется в каскадах промежуточной частоты звукового канала телевизионных приемников.
Катод оксидный косвенного накала.
Работает в любом положении.

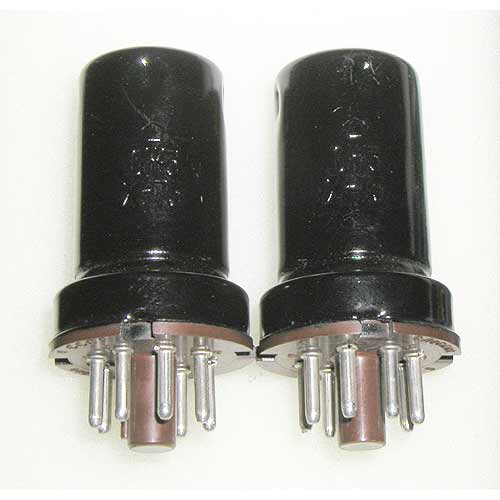

Выпускается в металлическом оформлении.
Срок службы не менее 500 час.

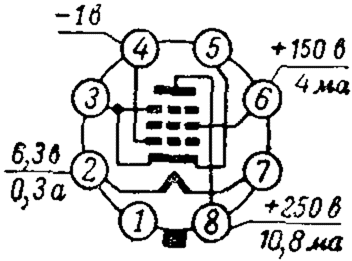

Цоколь октальный с ключом.

Основные технические характеристики 6Ж3:
Номинальные электрические данные
• Напряжение накала, В …… 6,3
• Напряжение на аноде, В …… 250
• Напряжение на второй сетке, В …… 150
• Напряжение смещения на первой сетке, В …… —1
• Ток накала, мА …… 300 ±25
• Ток в цепи анода, мА …… 10,8 ±2,6
• Ток в цепи второй сетки, мА …… 4
• Крутизна характеристики, мА/В …… 4,9 ±1,0
• Крутизна характеристики при напряжении накала 5,7 в, мА/В …… не менее 3,1
• Внутреннее сопротивление, кОм …… 900

Предельно допустимые электрические величины
• Наибольшее напряжение накала, В …… 6,9
• Наименьшее напряжение накала, В …… 5,7
• Наибольшее напряжение на аноде, В …… 330
• Наибольшее напряжение на второй сетке, В …… 165
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 3,3
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,7
• Наибольшее постоянное напряжение между катодом и подогревателем, В …… 100
• Наибольший ток утечки между катодом и подогревателем, мкА …… 20
