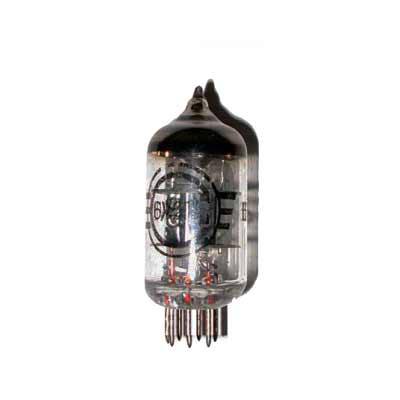

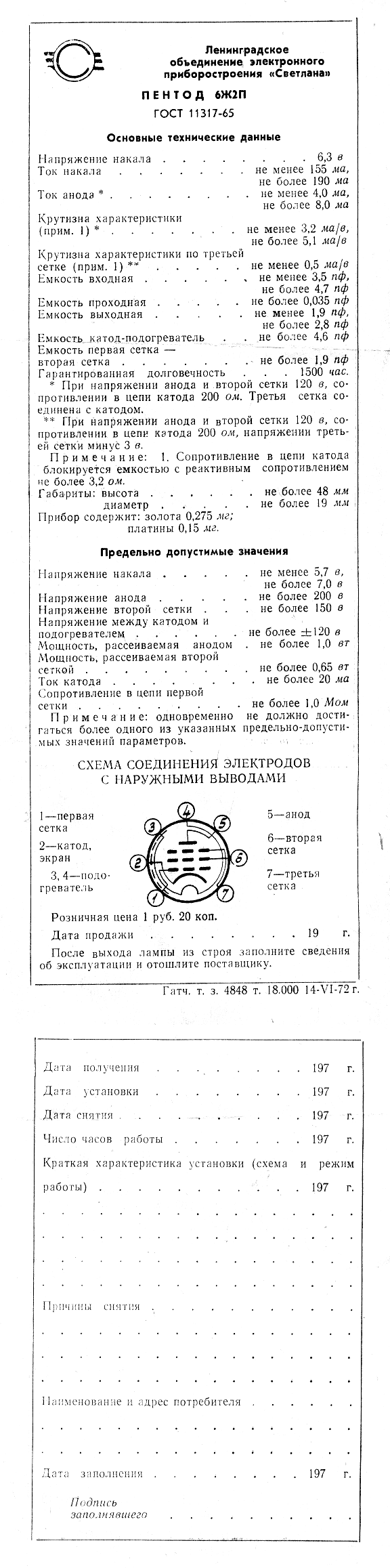

6Ж2П (-е, -ев)

45.00

Высокочастотный пентод повышенной долговечности, надежности и механической прочности.
Предназначен для широкополосного усиления напряжения высокой частоты и преобразования частоты.

Артикул: 6zh2p Категории: ,

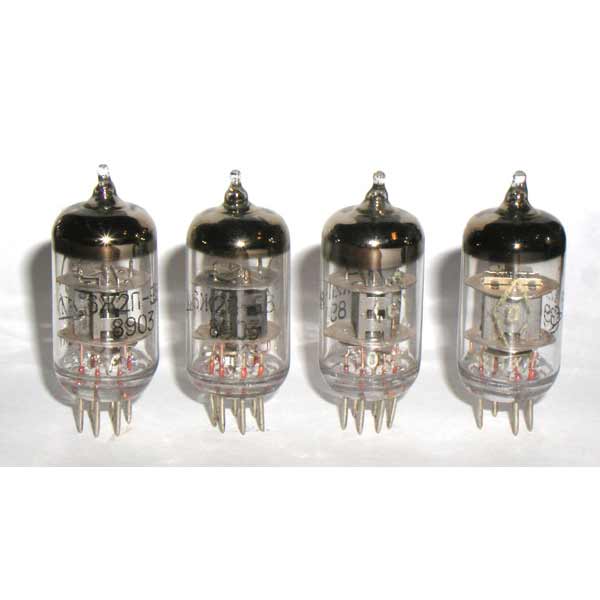

6Ж2П-ЕВ

Пентод высокочастотный с короткой характеристикой

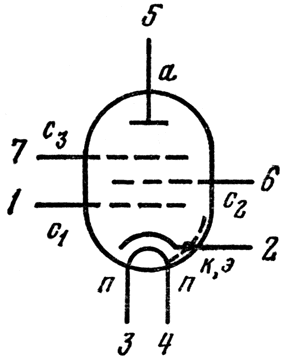

Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода, э — экран.

Высокочастотный пентод повышенной долговечности, надежности и механической прочности.
Предназначен для широкополосного усиления напряжения высокой частоты и преобразования частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

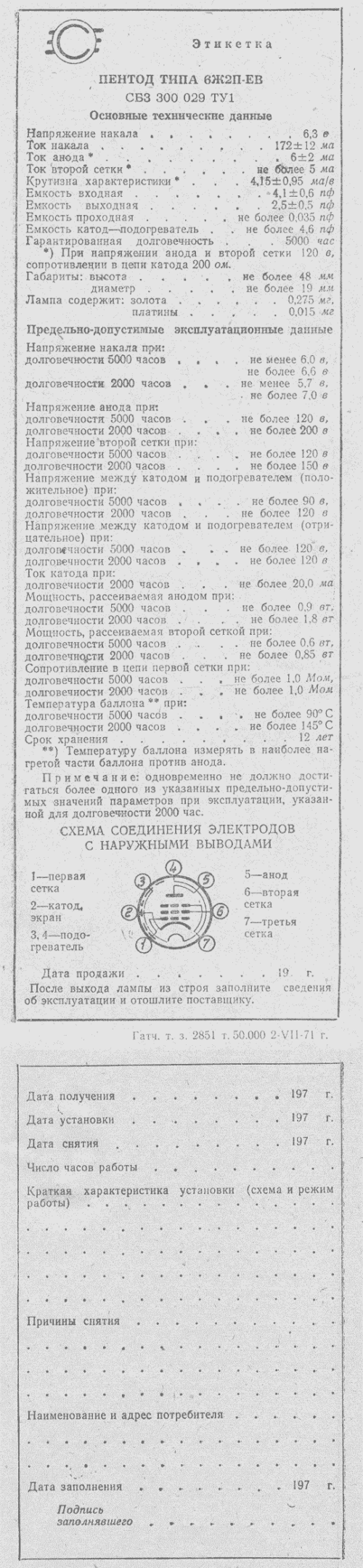

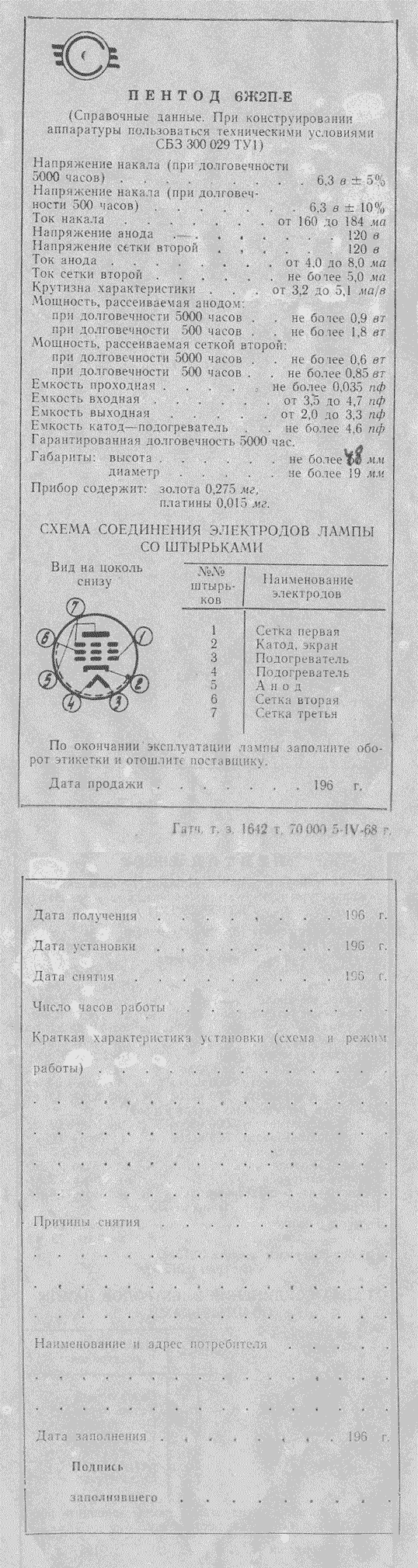

Основные технические характеристики на 6Ж2П-ЕВ:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 170 ± 15 мА
Напряжение анода номинальное (постоянное) …… 120 В
Напряжение анода предельное (постоянное) …… 200 В
Ток анода …… 6 ± 2 мА
Ток катода предельный 20 мА
Обратный ток сетки первой …… не более 0,2 мкА
Напряжение сетки второй номинальное (постоянное) …… 120 В
Напряжение сетки второй предельное (постоянное) …… 150 В
Ток сетки второй …… не более 5 мА
Мощность, рассеиваемая анодом, предельная …… 1,8 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,85 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 120 В
Крутизна характеристики по сетке первой …… 4,15 ± 0,95 мА/В
Крутизна характеристики по сетке третьей …… не менее 0,5 мА/В
Напряжение отсечки электронного тока сетки первой …… не более -1,5 В
Внутреннее сопротивление …… 0,08-0,31 МОм
Сопротивление в цепи катода для автоматического смещения …… 200 Ом
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 3,8-4,7 пФ
Емкость выходная …… 1,9-2,8 пФ
Емкость проходная …… не более 0,035 пФ
Емкость сетка первая-сетка вторая …… не более 1,9 пФ
Емкость катод-подогреватель …… не более 4,6 пФ
