6Ж21П

155.00

высокочастотный пентод с короткой характеристикой, с катодной сеткой
Назначение: широкополосное усиления напряжения высокой частоты.

Артикул: 6zh21p Категории: ,

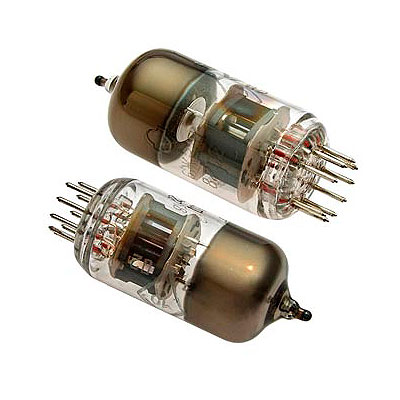

6Ж21П

высокочастотный пентод с короткой
характеристикой, с катодной сеткой
Назначение: широкополосное усиления напряжения высокой частоты.

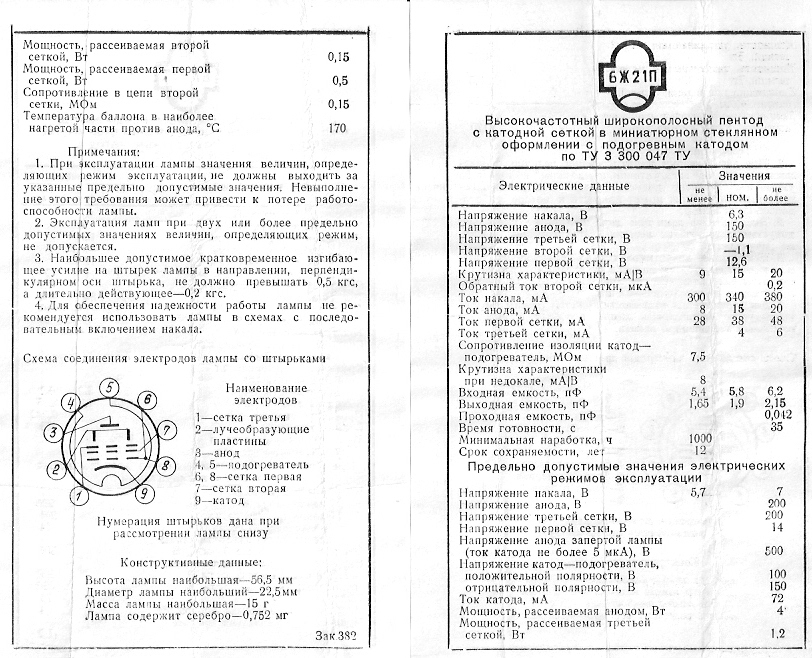

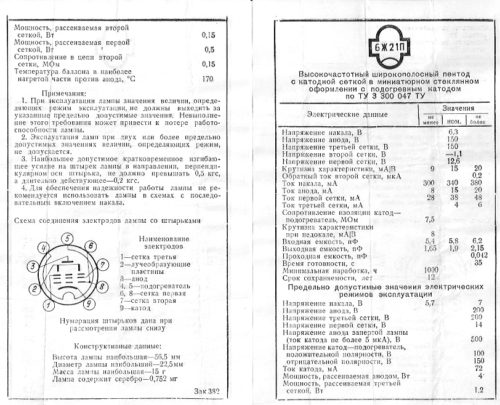

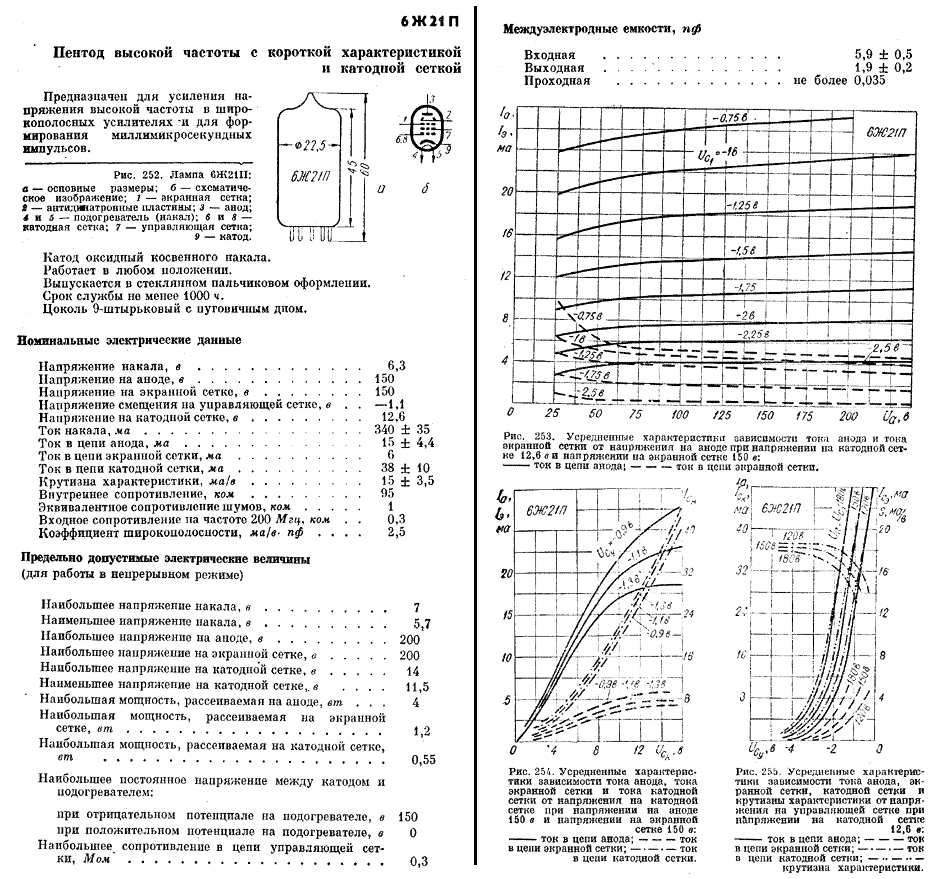

схема соединений электродов с внешними выводами лампы
6Ж21П.
1 — сетка третья (экранирующая);
2 — лучеобразующие пластины;
3 — анод;
4 — подогреватель;
5 — подогреватель;
6 — сетка первая (катодная);
7 — сетка вторая (управляющая);
8 — сетка первая (катодная);
9 — катод.

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 340 ± 40 мА
Напряжение анода номинальное (постоянное) 150 В
Напряжение анода предельное (прим 1) (постоянное) 200 В
Ток анода 15 ± 5 мА
Напряжение катодной (первой) сетка номинальное (постоянное) 12,6 В
Напряжение катодной (первой) сетки предельное (постоянное) 14 В
Ток катодной (первой) сетки 38 ± 10 мА
Напряжение управляющей (второй) сетки (постоянное)
Минус 1,1 В (не
более минус 15 в)
(прим 2)
Обратный ток управляющей (второй) сетки (прим 3) 0,2 мкА
Напряжение экранирующей (третьей) сетки номинальное
(постоянное) 150 В
Напряжение экранирующей (третьей) сетки предельное
(постоянное) 200 В
Ток экранирующей (третьей) сетки 6 мА
Мощность, рассеиваемая анодом, предельная 4 Вт
Мощность, рассеиваемая сеткой первой, предельная 0,5 Вт
Мощность, рассеиваемая сеткой третьей, предельная 1,2 Вт
Напряжение между катодом и подогревателем наибольшее
(постоянное) (прим 4) 150 в
Напряжение между катодом и подогревателем
наибольшее (постоянное) 100 В
Крутизна характеристики 15 ± 5 мА/В
Внутреннее сопротивление 95 кОм
Эквивалентное сопротивление внутриламповых шумов 1,2 кОм
Входное сопротивление на частоте 200 МГц 0,3 кОм
Сопротивление в цепи сетки второй предельное 0,15 МОм
Емкость входная 5,8 ± 0,4 пФ
Емкость выходная 1,9 ± 0,25 пФ
Емкость проходная 0,042 пФ
Оформление — стеклянное миниатюрное
Масса 15 г
Прим 1. Предельные эксплуатационные данные приведены для работы в
непрерывном режиме.
Прим 2. При токе анода 100 мкА.
Прим 3. Для 20% ламп; для 80% ламп — 0,1 мкА.
Прим 4. При отрицательном потенциале подогревателя.
Прим 5. При положительном потенциале подогревателя.
