6Ж1П-ев

45.00

Высокочастотный пентод повышенной долговечности, надежности и механической прочности.
Предназначен для широкополосного усиления напряжения высокой частоты.

Артикул: 6zh1pev Категории: ,

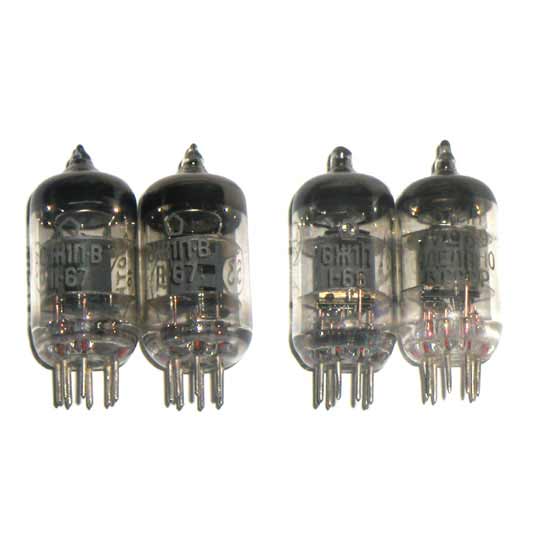

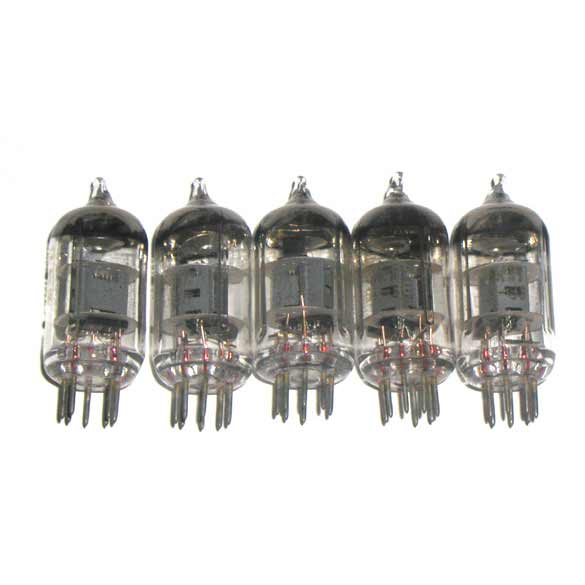

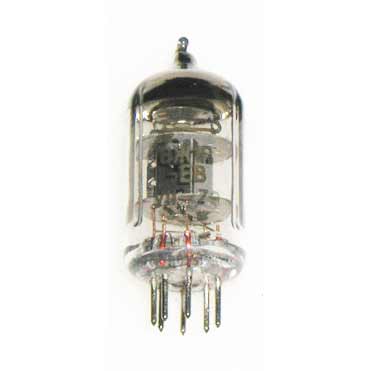

6Ж1П-ЕВ



Пентод высокочастотный с короткой характеристикой

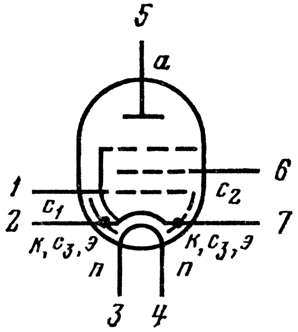

Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода, э — экран.

Высокочастотный пентод повышенной долговечности, надежности и механической прочности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 15 г.

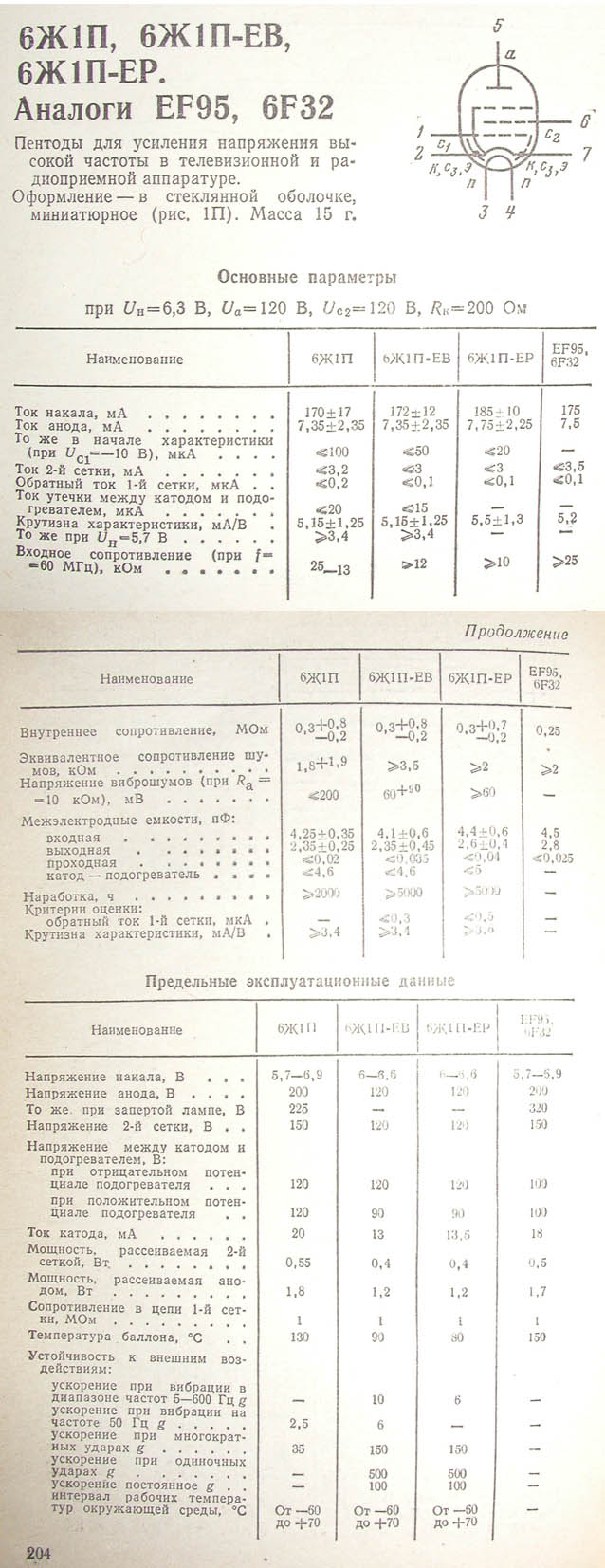

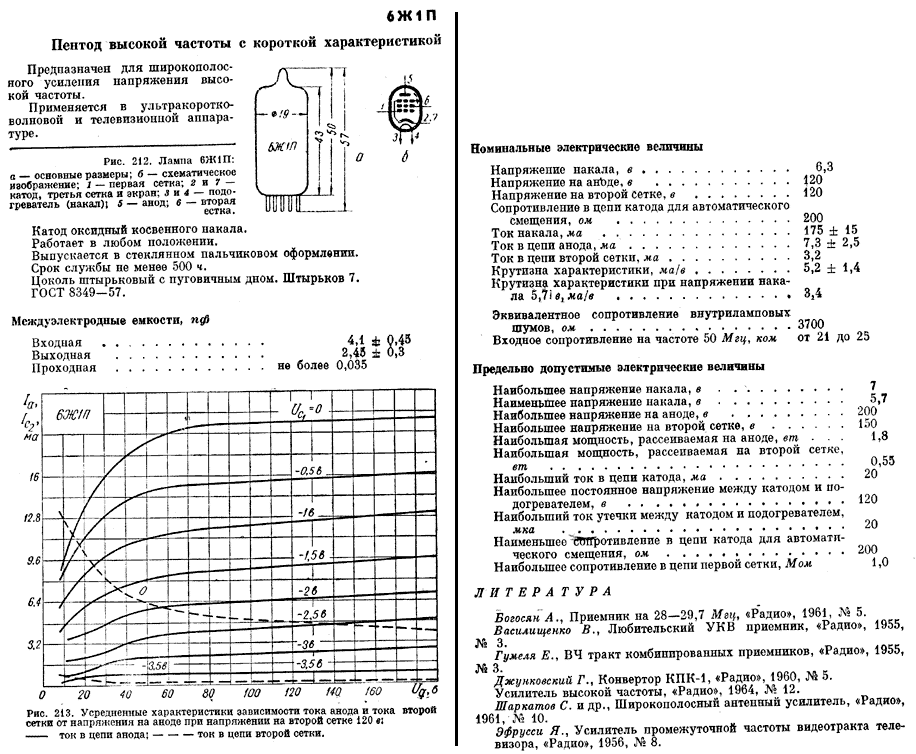

Основные технические характеристики на 6Ж1П-ЕВ:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 170 ± 15 мА
Напряжение анода номинальное (постоянное) …… 120 В
Напряжение анода предельное (постоянное) …… 200 В
Ток анода …… 7,35 ± 2,35 мА
Ток катода предельный …… 20 мА
Обратный ток сетки первой …… не более 0,1 мкА
Напряжение сетки второй номинальное (постоянное) …… 120 В
Напряжение сетки второй предельное (постоянное) …… 150 В
Мощность, рассеиваемая анодом, предельная …… 1,8 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,55 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 120 В
Крутизна характеристики …… 5,15 ± 1,25 мА/В
Напряжение отсечки тока анода (при токе анода не более 5 мкА) …… не более -15 В
Напряжение отсечки электронного тока сетки первой …… -1,5 В
Внутреннее сопротивление …… 0,1-1,1 МОм
Эквивалентное сопротивление внутриламповых шумов …… не более 3,7 кОм
Входное сопротивление на частоте 60 МГц …… 12-25 кОм
Сопротивление в цепи катода для автоматического смещения …… 200 Ом
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 3,5-4,7 пФ
Емкость выходная …… 1,9-2,8 пФ
Емкость проходная …… не более 0,035 пФ
Емкость катод-подогреватель …… не более 4,6 пФ
