6Ж1Б-в

35.00

Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещатольных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.

Артикул: 6zh1bv Категории: ,

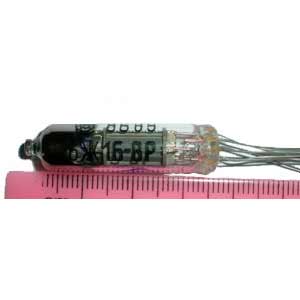

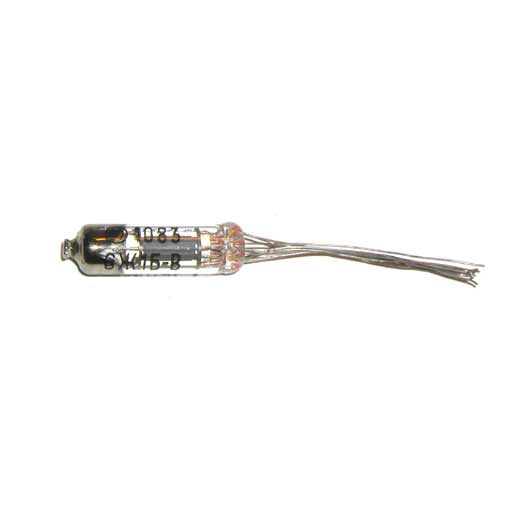

6Ж1Б-В

Пентод высокочастотный с короткой характеристикой



Обозначения:

а — анод, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к — катод, п — подогреватель катода.

Высокочастотный сверхминиатюрный пентод повышенной надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты в каскадах высокой и промежуточной частоты телевизионных, ультракоротковолновых и радиовещатольных приемников, а также в различной широкополосной аппаратуре дециметрового и метрового диапазона.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 1000 ч.
Масса не более 3,5 г.

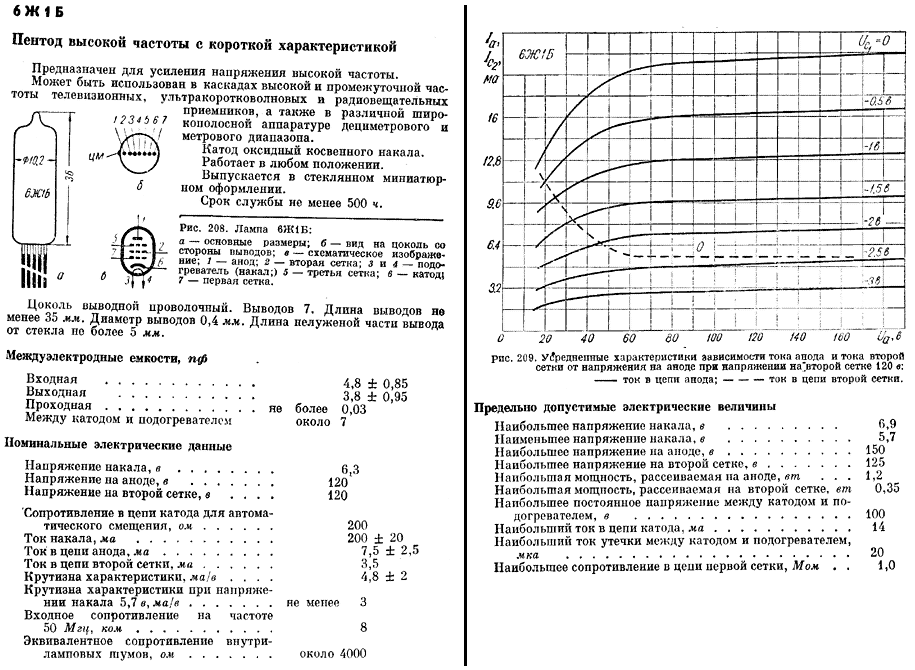

Основные технические характеристики 6Ж1Б-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0.6
• Ток накала, мА …… 200 ±20
• Напряжение на аноде, В …… 120
• Напряжение на второй сетке, В …… 120
• Сопротивление в цепи катода для автоматического смещения, Ом …… 200
• Ток в цепи анода, мА …… 7,5
• Ток в цепи второй сетки, мА …… 3,5
• Крутизна характеристики, мА/В …… 4,8
• Входное сопротивление, кОм ….. 8
• Эквивалентное сопротивление внутренних шумов, Ом ….. 4

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 150
• Наибольшее напряжение на второй сетке, В ……. 125
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,2
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,4
• Наибольший ток в цепи катода, мА …… 14
• Наибольшее напряжение катод-подогреватель, В ….. 150
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 4,8
• Емкость выходная, пФ ….. 3,8
• Емкость проходная, пФ ….. 0,03
