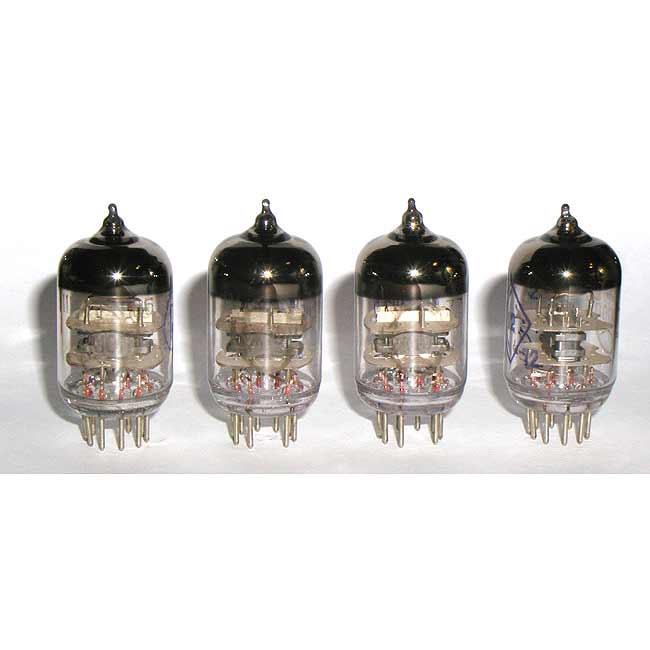

6Ж10П

55.00

Высокочастотный пентод 6Ж10П с двухсеточным управлением.

Предназначен для усиления напряжения высокой частоты.
Артикул: 6zh10p Категории: ,

6Ж10П

Высокочастотный пентод с короткой характеристикой и двухсеточным управлением


Схема соединения электродов лампы 6Ж10П со штырьками: 1 и 3 — катод; 2 — первая сетка; 4 и 5 — подогреватели (накал); 6 — свободный; 7 — анод; 8 — третья сетка и экран; 9 — вторая сетка.

Высокочастотный пентод с двухсеточным управлением.
Предназначен для усиления напряжения высокой частоты.
Долговечность не менее 2000 ч.
Масса не более 15 г.

Основные технические характеристики на 6Ж10П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 25 мА
Напряжение анода номинальное (постоянное) …… 200 В
Напряжение анода предельное (постоянное) …… 250 В
Ток анода …… 6,5 ± 2,5 мА
Ток катода предельный …… 35 мА
Напряжение сетки первой предельное (постоянное) …… -100 В
Напряжение сетки второй номинальное (постоянное) …… 100 В
Напряжение сетки второй предельное (постоянное) …… 120 В
Ток сетки второй …… не более 5,5 мА
Напряжение сетки третьей (постоянное) …… 0 В
Мощность, рассеиваемая анодом, предельная …… 3 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 0,75 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
— при отрицательном потенциале подогревателя …… 150 В
— при положительном потенциале подогревателя …… 100 В
Крутизна характеристики по сетке первой …… 9,5 ± 2,5 мА/В
Крутизна характеристики по сетке третьей …… не менее 1,5 мА/В
Напряжение отсечки электронного тока сетки первой …… не более -1,1 В
Внутреннее сопротивление …… 0,1 МОм
Сопротивление в цепи катода для автоматического смещения …… 80 Ом
Сопротивление в цепи сетки первой предельное …… 1 МОм
Емкость входная …… 8,5 ± 1,0 пФ
Емкость выходная …… 4,1 ± 0,5 пФ
Емкость проходная …… не более 0,025 пФ
Емкость катод-подогреватель …… не более 7 пФ
Оформление …… стеклянное миниатюрное.
