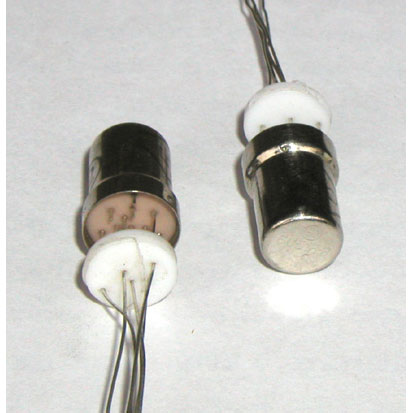

6С63Н

500.00

Низковольтный экономичный металлокерамический триод.
Предназначен для использования в универсальной радиоэлектронной аппаратуре.
Артикул: 6s63n Категории: ,

6С63Н

Триод


Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.

Низковольтный экономичный металлокерамический триод.
Предназначен для использования в универсальной радиоэлектронной аппаратуре.
Раположение штырьков РШ39.
Долговечность не менее 3000 ч.
Масса не более 3г.

Основные технические характеристики 6С63Н:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,7
• Ток накала, мА …… 130 ±20
• Напряжение на аноде, В …… 27
• Ток в цепи анода, мА …… 7 ±2
• Крутизна характеристики, мА/В …… 8
• Коэффициент усиления …… 15 ±5

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 100
• Наибольшее напряжение на аноде при запертой лампе, В ……. 300
• Наибольший ток в цепи катода, мА …… 15
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,2
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи сетки, Мом …… 5
