6С62Н

500.00

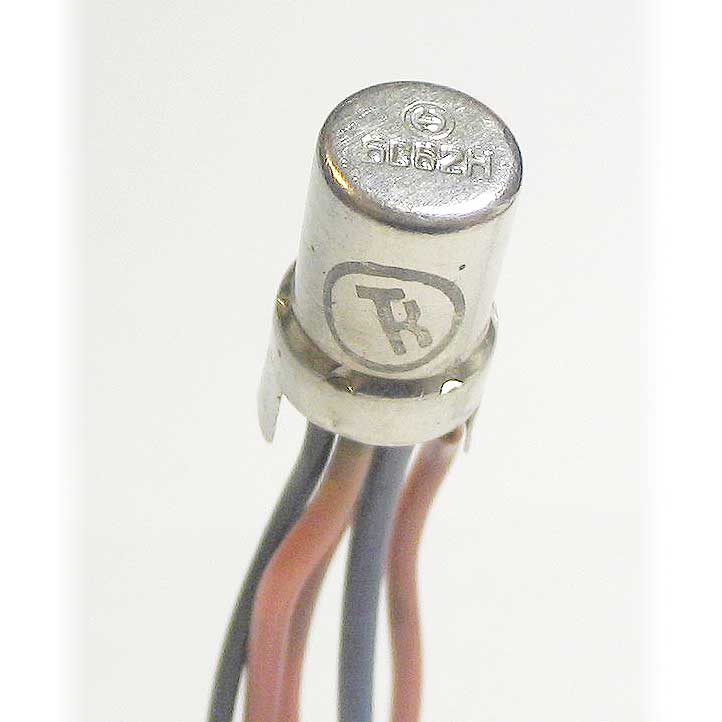

Сверхминиатюрный металлокерамический триод 6С62Н предназначен для усиления слабых сигналов.
Артикул: 6s62n Категории: ,

6С62Н

Триод


Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.

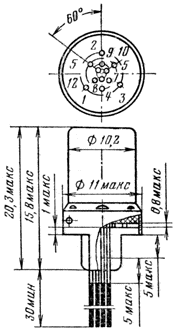

Основные размеры лампы 6С62Н

Основные размеры лампы 6С62Н.

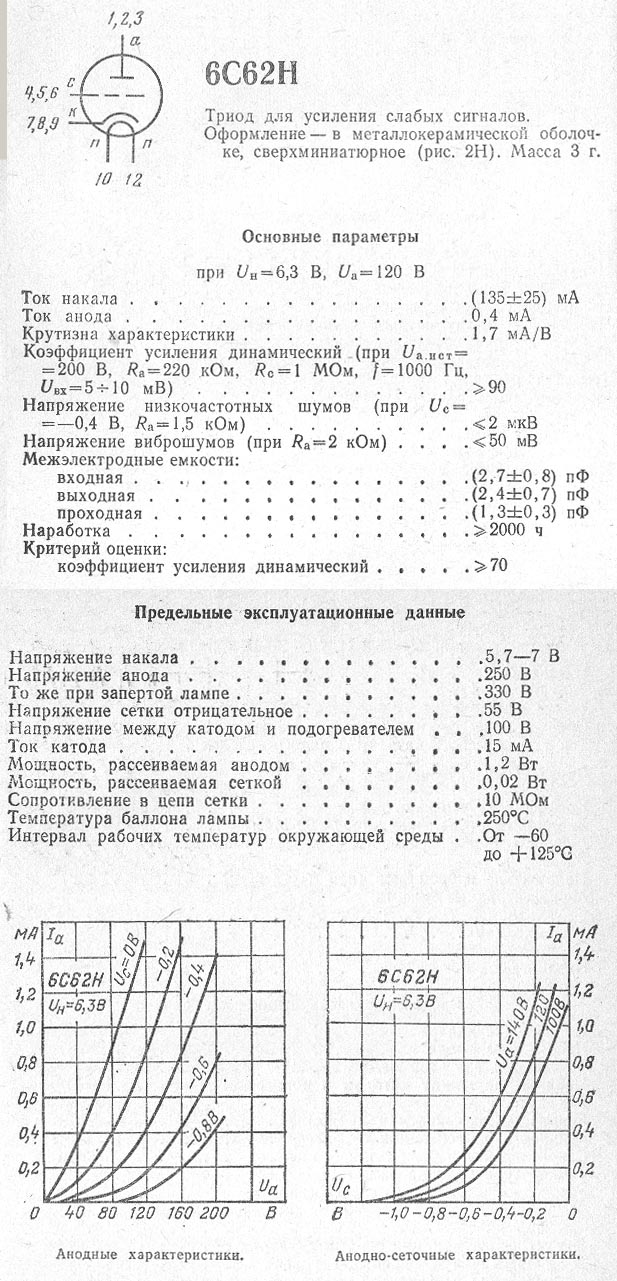

Общие данные

Триод 6С62Н предназначен для усиления слабых сигналов.
Оформление — в металлокерамической оболочке, сверхминиатюрное. Масса 3 г.



Междуэлектродные емкости, пФ

Входная 2.7 +- 0.8 пФ. Выходная 2.4 +- 0.7 пФ. Проходная 1.3 +- 0.3 пФ.

Номинальные электрические данные

при Uн = 6.3 В, Uа = 120 В

Ток накала, мА 135 +- 25
Ток анода, мА 0.4
Крутизна характеристики, мА/В 1.7
Коэффициент усиления динамический (при Uа.ист = 200 В, Rа = 220 кОм, Rс = 1 МОм, f = 1000 Гц, Uвх = 5 — 10 мВ) 90
Напряжение низкочастотных шумов (при Uс = -0.4 В, Rа = 1.5 кОм), мкВ не более 2
Напряжение виброшумов (при Rа = 2 кОм), мВ не более 50
Наработка, ч не менее 2000
Критерий оценки:
      коэффициент усиления динамический не менее 70

Предельно допустимые электрические величины

Напряжение накала, В 5.7 — 7
Напряжение анода, В 250
Напряжение анода при запертой лампе, В 330
Напряжение сетки отрицательное, В 55
Напряжение между катодом и подогревателем, В 100
Ток катода, мА 15
Мощность, рассеиваемая анодом, Вт 1.2
Мощность, рассеиваемая сеткой, Вт 0.02
Сопротивление в цепи сетки, МОм 10
Температура баллона лампы, град. С 250
Интервал рабочих температур окружающей среды, град. С от -60 до +125



Анодные характеристики

Анодные характеристики



Анодно-сеточные характеристики

Анодно-сеточные характеристики
