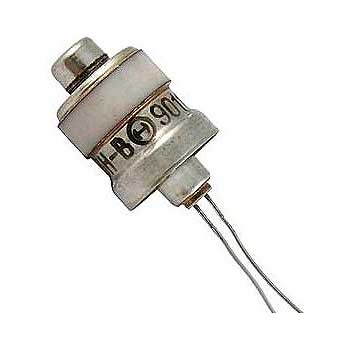

6С53Н-В

150.00

Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для использования в различных устройствах радиоэлектронной аппаратуры.
Артикул: 6s53nv Категории: ,

6С53Н-В

Триод


Обозначения:
А — анод, С — сетка, К — катод, П — подогреватель катода.

Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для использования в различных устройствах радиоэлектронной аппаратуры.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 5000 ч.
Масса не более 3 г.

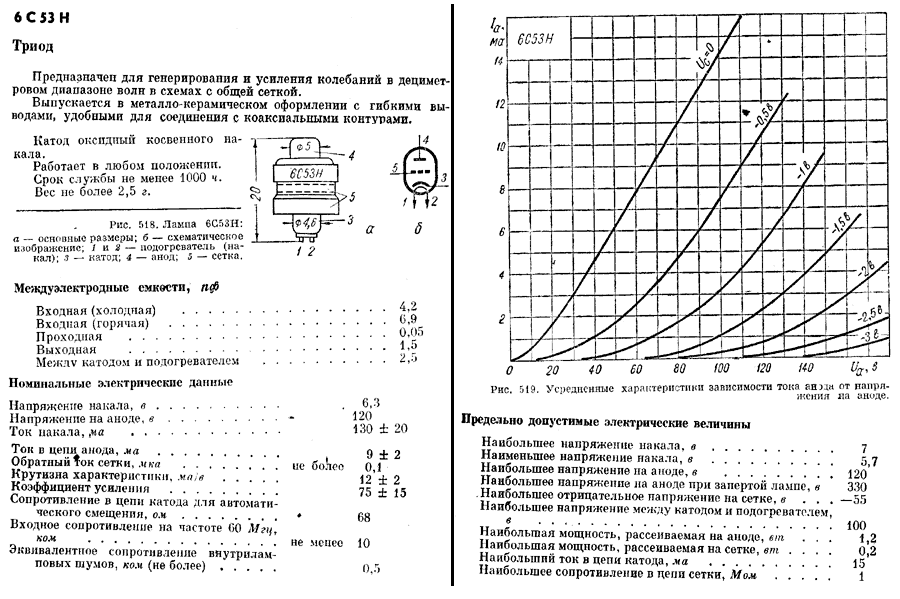

Основные технические характеристики 6С53Н-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,7
• Ток накала, мА …… 130 ±20
• Напряжение на аноде, В …… 120
• Ток в цепи анода, мА …… 9 ±3
• Крутизна характеристики, мА/В …… 11
• Коэффициент усиления …… 75 ±20
• Сопротивление в цепи катода, Ом …… 68

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 120
• Наибольшее напряжение на аноде при запертой лампе, В ……. 330
• Наибольший ток в цепи катода, мА …… 15
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,5
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи сетки, Мом …… 1
