6С52Н-В

150.00

Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для усиления и генерирования слабых сигналов в устройствах широкого применения.
Артикул: 6s52nv Категории: ,

6С52Н

Триод


Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.

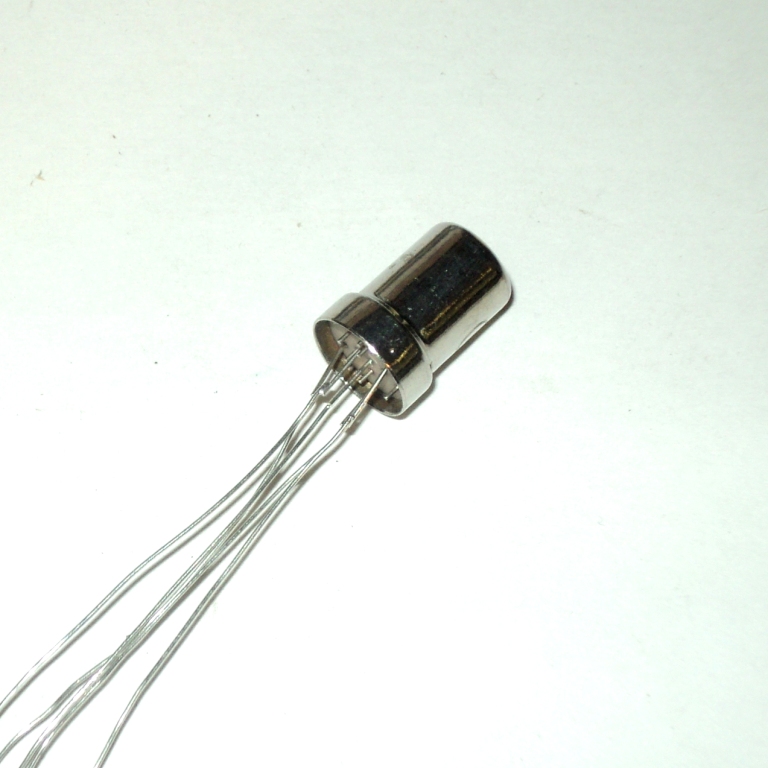

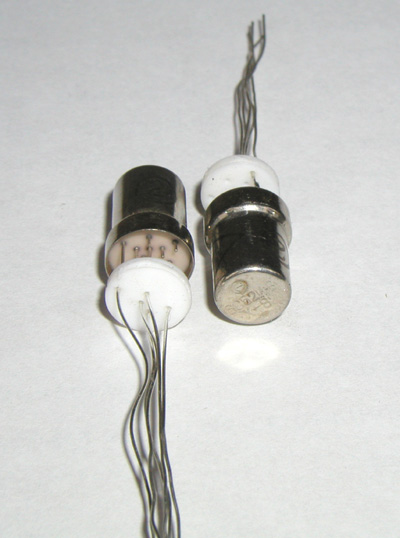

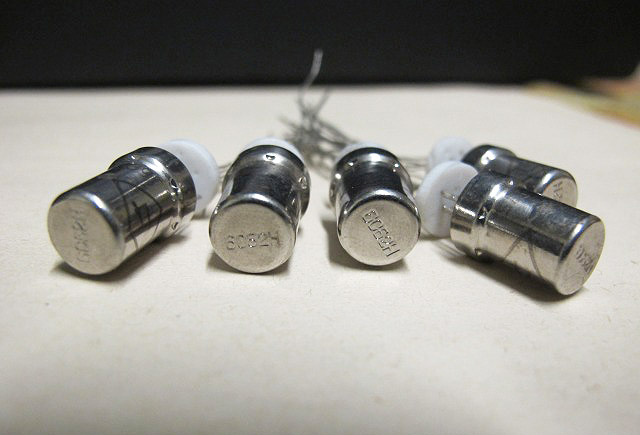

Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для усиления и генерирования слабых сигналов в устройствах широкого применения.
Катод оксидный косвенного накала.
Работает в любом положении.
Долговечность не менее 5000 ч.
Масса не более 3 г.
Раположение штырьков РШ8.

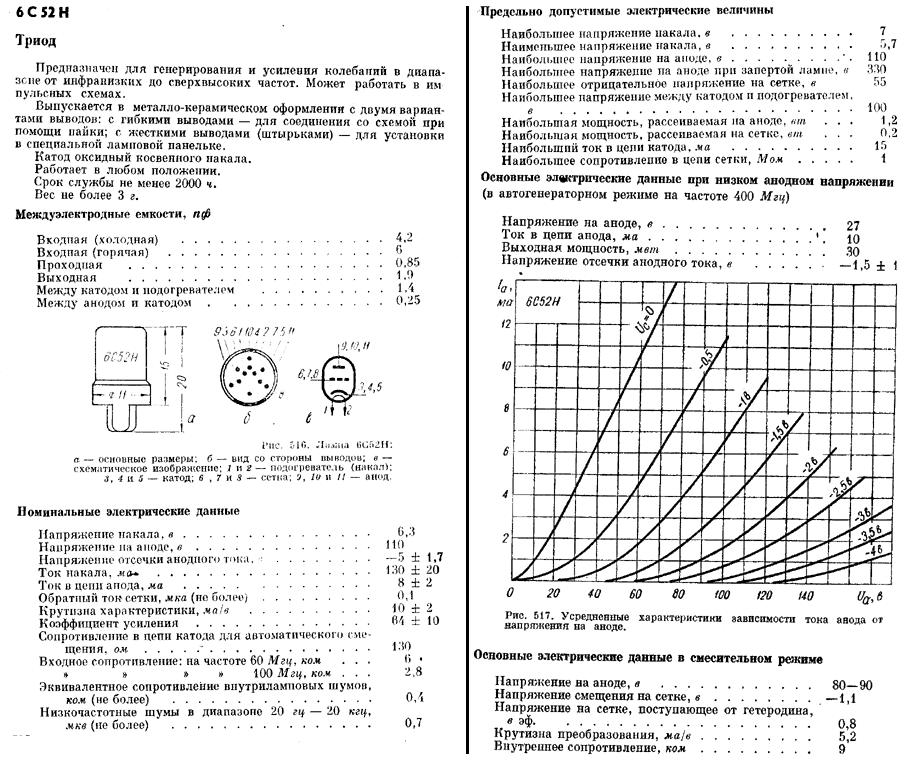

Основные технические характеристики 6C52H-В:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,7
• Ток накала, мА …… 130 ±20
• Напряжение на аноде, В …… 120
• Ток в цепи анода, мА …… 6,3 ±2,4
• Крутизна характеристики, мА/В …… 9,5
• Коэффициент усиления …… 64 ±20
• Сопротивление в цепи катода, Ом …… 130

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 120
• Наибольшее напряжение на аноде при запертой лампе, В ……. 330
• Напряжение в цепи сетки отрицательное, В …… -55
• Наибольший ток в цепи катода, мА …… 15
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,2
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи сетки, Мом …… 1
