6С51Н-В

150.00

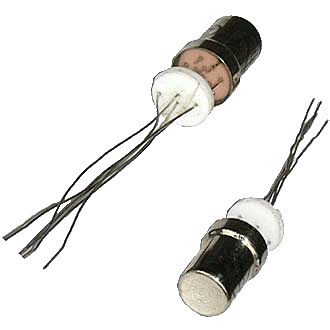

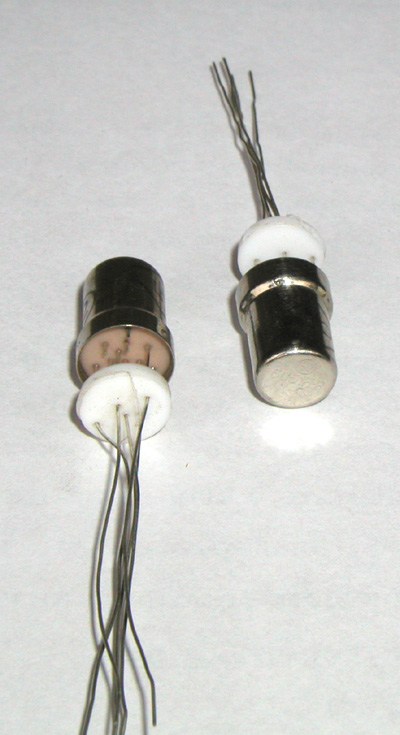

Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для усиления и генерирования слабых сигналов в устройствах широкого применения.
Артикул: 6s51nv Категории: ,



6С51Н-В



Триод



Обозначения:
а - анод, с - сетка, к - катод, п - подогреватель катода.



Сверхминиатюрный металлокерамический триод повышенной надежности и механической прочности.
Предназначен для усиления и генерирования слабых сигналов в устройствах широкого применения.
Катод оксидный косвенного накала.
Работает в любом положении.
Расположение штырьков РШ39.
Долговечность не менее 5000 ч.
Масса не более 3 г.

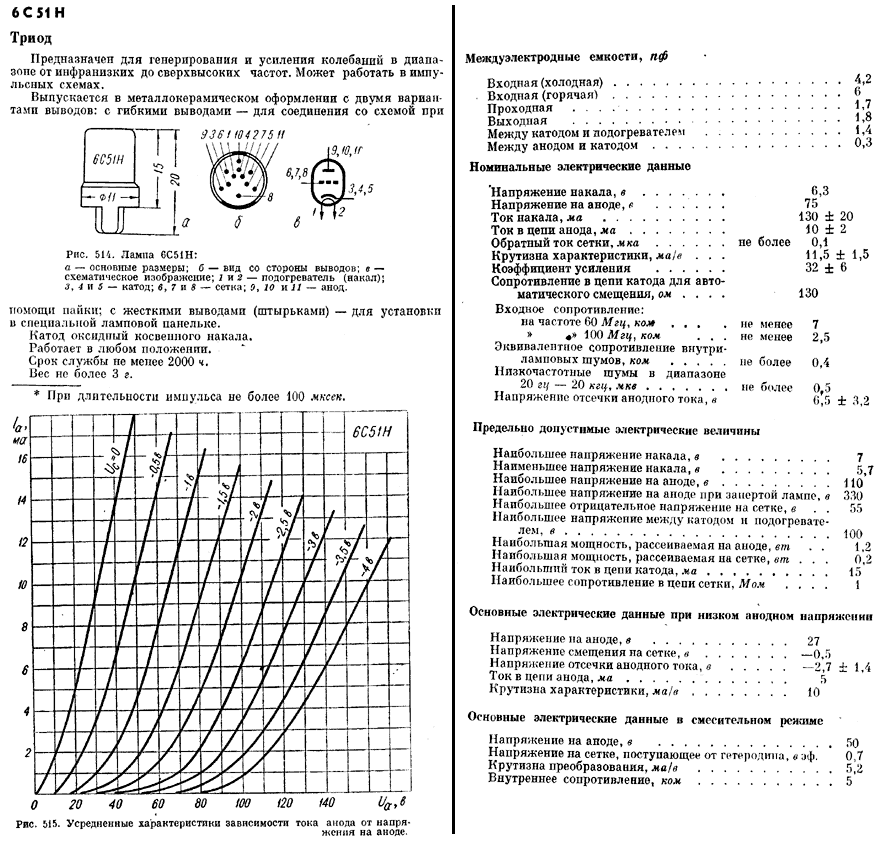

Основные технические характеристики 6С51Н-В:
Номинальные электрические данные:
Напряжение накала, В ...... 6,3 ±0,7
Ток накала, мА ...... 130 ±20
Напряжение на аноде, В ...... 80
Ток в цепи анода, мА ...... 9,5
Крутизна характеристики, мА/В ...... 10
Коэффициент усиления ...... 32 ±10
Сопротивление в цепи катода, Ом ...... 130

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ....... 120
Наибольшее напряжение на аноде при запертой лампе, В ....... 330
Напряжение в цепи сетки отрицательное, В ...... -55
Наибольший ток в цепи катода, мА ...... 15
Наибольшая мощность, рассеиваемая на аноде, Вт ...... 1,2
Наибольшее напряжение катод-подогреватель, В ..... 100
Наибольшее сопротивление в цепи сетки, Мом ...... 1
