6С4П (-е, -ев, -др)

100.00 60.00

6С4П - триод
Предназначен для усиления напряжения высокой частоты преимущественно в схемах с заземленной сеткой.
Артикул: 6s4p Категории: ,

6С4П

Триод


Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.

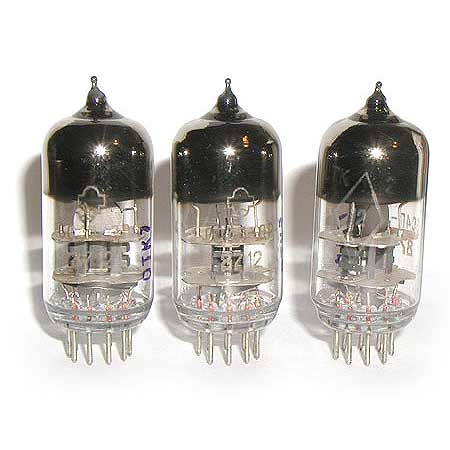

Миниатюрный стеклянный триод повышенной долговечности, надежности и механической прочности.
Предназначен для усиления напряжения высокой частоты преимущественно в схемах с заземленной сеткой.
Долговечность не менее 2500 ч.
Масса не более 15 г.

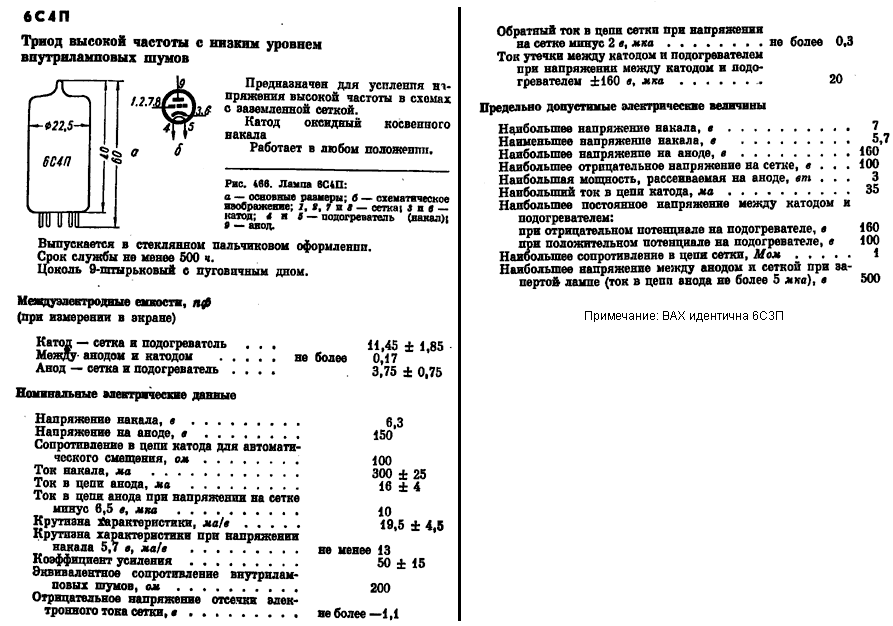

Основные технические характеристики 6С4П-ЕВ:
Напряжение накала ...... 6,3 ± 0,6 В
Ток накала ...... 300 ± 25 мА
Напряжение анода номинальное (постоянное) ...... 150 В
Напряжение анода предельное (постоянное) ...... 160 В
Ток анода ...... 16 ± 4 мА
Ток катода предельный ...... 35 мА
Напряжение сетки предельное (постоянное) ...... -100 В
Напряжение отсечки электронного тока сетки ...... не более -1,1 В
Обратный ток сетки ...... 0,3 мкА
Мощность, рассеиваемая анодом, предельная ...... 3 Вт
Напряжение между катодом и подогревателем предельное (постоянное):
  - при отрицательном. потенциале подогревателя ...... 160 В
  - при положительном потенциале подогревателя ...... 100 В
Крутизна характеристики ...... 19,5 ± 4,5 мА/В
Крутизна характеристики при напряжении накала ...... 5,7 В 13 мА/В
Коэффициент усиления ...... 50 ± 15
Эквивалентное сопротивление внутриламповых шумов ...... 170 Ом
Сопротивление в цепи катода для автоматического смещения ...... 100 Ом
Сопротивление в цепи сетки предельное ...... 1 МОм
Оформление - стеклянное миниатюрное.
