6С46Г-в

100.00

Сверхминиатюрный стеклянный триод повышенной надежности с одним анодом и двумя раздельными катодами и сетками.
Предназначен для работы в схемах электронных стабилизаторов напряжения.
Артикул: 6s46gv Категории: ,

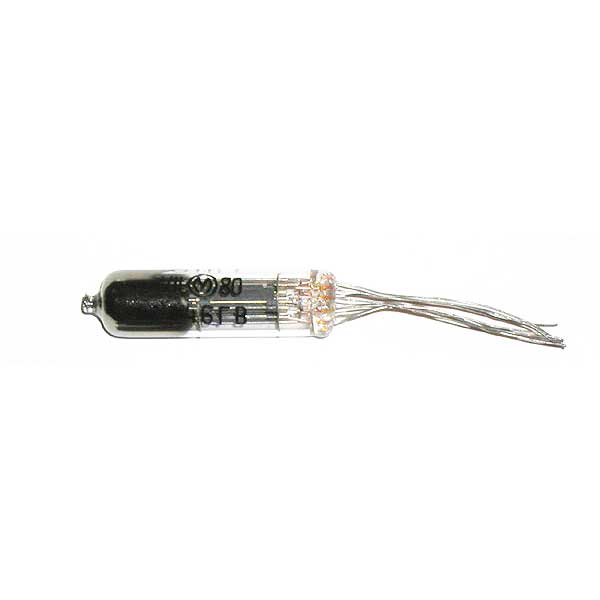

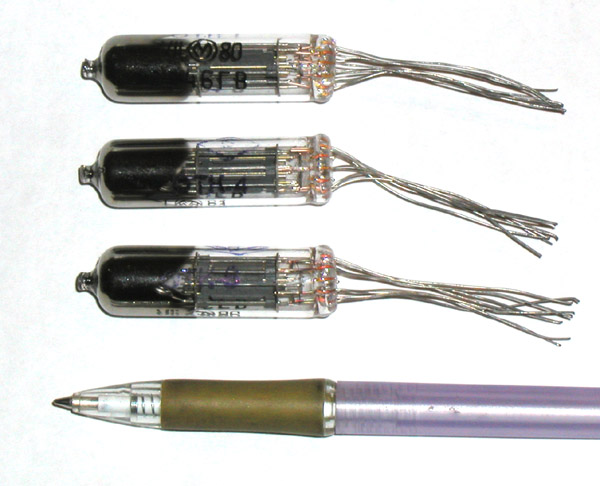

6С46Г-В

Триод

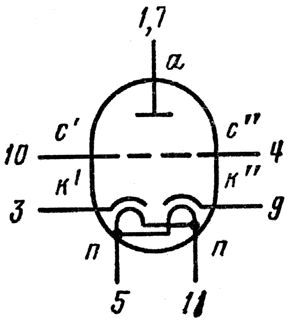

Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.



Сверхминиатюрный стеклянный триод повышенной надежности с одним анодом и двумя раздельными катодами и сетками.
Предназначен для работы в схемах электронных стабилизаторов напряжения.
Долговечность не менее 500 ч.
Масса не более 7 г.

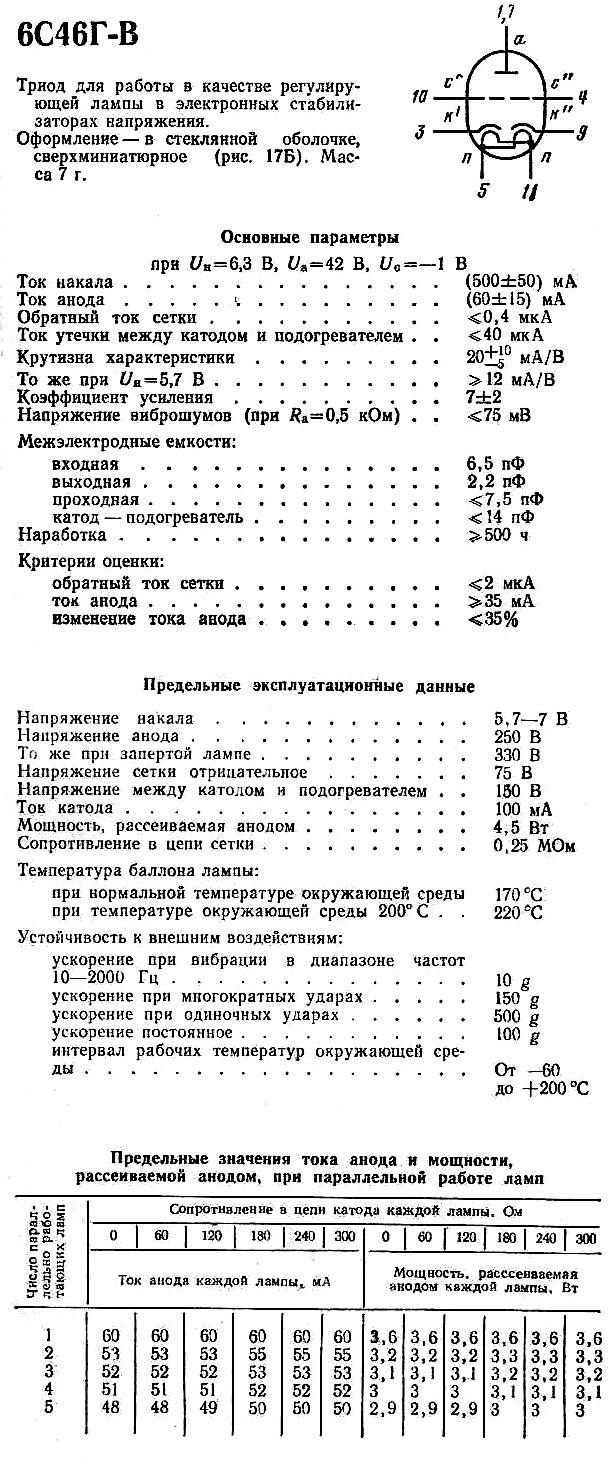

Основные технические характеристики 6С46Г-В:
Номинальные электрические данные:
Напряжение накала, В …… 6,3 ±0,6
Ток накала, мА …… 500 ±50
Напряжение на аноде, В …… 42
Крутизна характеристики, мА/В …… 20 ±5
Ток в цепи анода, мА …… 60 ±15
Ток сетки обратный, мкА …… не более 0,4

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ……. 250
Наибольшее напряжение на аноде при запертой лампе, В ……. 330
Напряжение в цепи сетки отрицательное, В …… -75
Наибольший ток в цепи катода, мА …… 100
Наибольшая мощность, рассеиваемая на аноде, Вт …… 4,5
Наибольшее напряжение катод-подогреватель, В ….. 150
Наибольшее сопротивление в цепи сетки, Мом …… 0,25
