6С45П-е

650.00

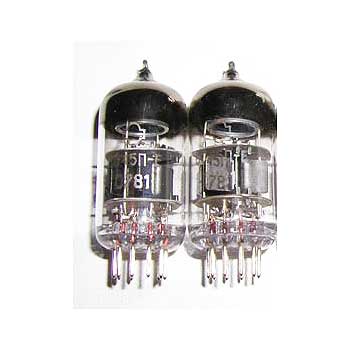

6C45П-Е Миниатюрный стеклянный триод повышенной надежности и долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Артикул: 6s45pe Категории: ,

6С45П-Е

Триод


Обозначения:
а — анод, с — сетка, к — катод, п — подогреватель катода.

Миниатюрный стеклянный триод повышенной надежности и долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 3000 ч.
Масса не более 20 г.
Расположение штырьков РШ8.

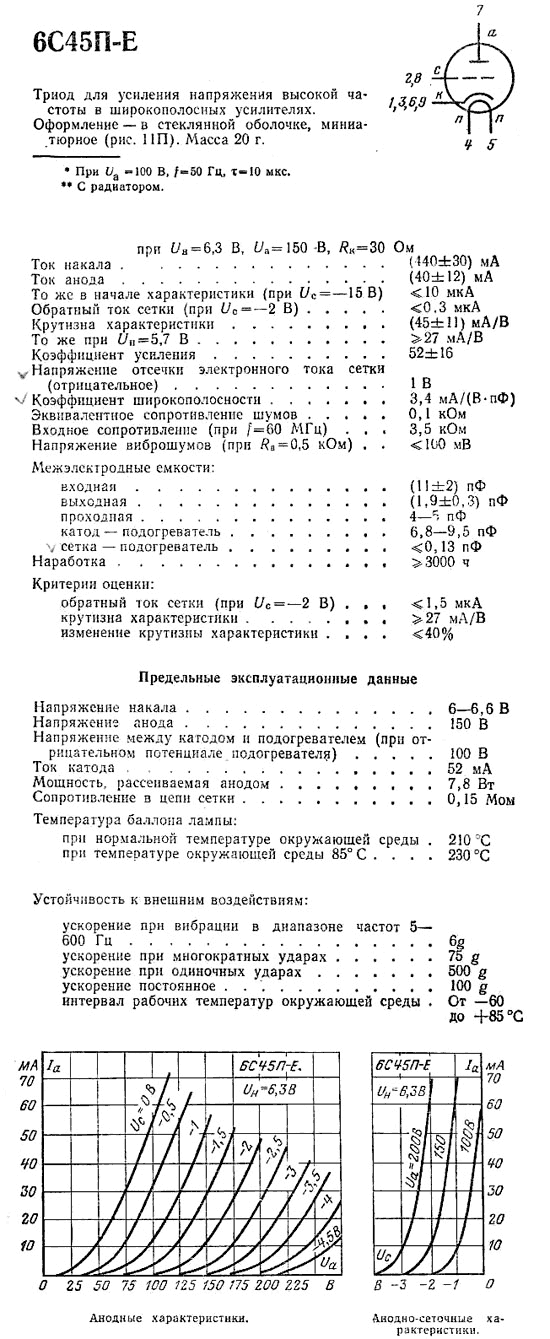

Основные технические характеристики 6С45П-Е:
Номинальные электрические данные:
Напряжение накала, В …… 6,3 ±0,6
Ток накала, мА …… 440 ±30
Напряжение на аноде, В …… 150
Ток в цепи анода, мА …… 40 ±12
Крутизна характеристики, мА/В …… 45 ±11
Входное сопротивление, Мом ….. 3,5
Эквивалентное сопротивление шумов, Ом ….. 100
Ток сетки обратный, мкА …… не более 0,3

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ……. 150
Наибольший ток в цепи катода, мА …… 52
Наибольшая мощность, рассеиваемая на аноде, Вт …… 7,8
Наибольшее напряжение в цепи катод-подогреватель, В ….. 100
Наибольшее сопротивление в цепи сетки, Мом …… 0,15
