6С3Б-В

160.00

Триод 6С3Б-В.
Предназначен для усиления напряжения низкой частоты.
Артикул: 6s3b-v Категории: ,

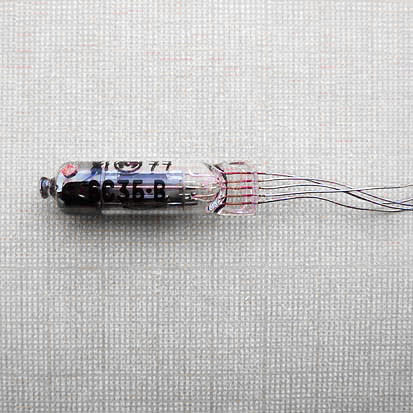

Триод 6С3Б-В

Сверхминиатюрный стеклянный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 500 ч.
Масса не более 3,5 г.

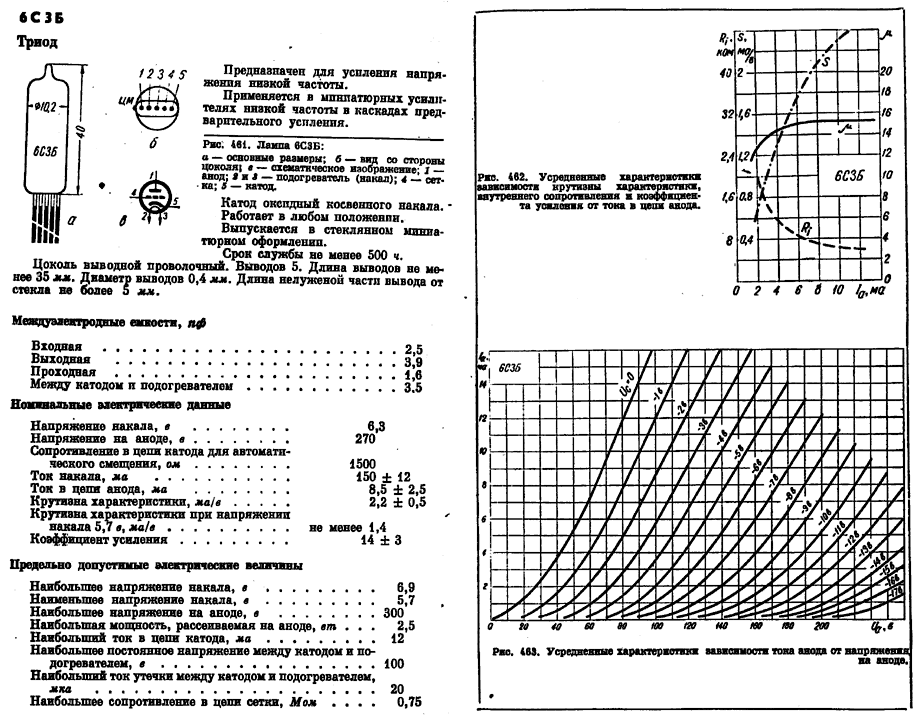

Основные технические характеристики 6С3Б-В:

Номинальные электрические данные:
Напряжение накала, В …… 6,3
Напряжение на аноде, В …… 270
Сопротивление в цепи катода для автоматического смещения, Ом …… 1500
Ток накала, мА  …… 150 ± 12
Ток в цепи анода, мА …… 8,5 + 2,5
Крутизна характеристики, мА/в …… 2,2±0,5
Крутизна характеристики при напряжении накала 5,7 в, мА/В …… не менее 1,4
Коэффициент усиления …… 14 ± 3

Предельно допустимые электрические величины:
Наибольшее напряжение накала, В …… 6.6
Наименьшее напряжение накала, В …… 6,0
Наибольшее напряжение на аноде, В …… 300
Наибольшая мощность, рассеиваемая на аноде, Вт …… 2,5
Наибольший ток в цепи катода, мА …… 12
Наибольшее постоянное напряжение между катодом и подогревателем, В …… 100
Наибольший ток утечки между катодом и подогревателем, мкА ……… 20
Наибольшее сопротивление в цепи сетки, Мом …… 0,75
